Затворы (клапаны) обратные поворотные Л 44077­300-02, Л 44077­400-02 ТУ 26-07-1180-78

ПОИСК

Затворы (клапаны) обратные поворотные Л 44077­300-02, Л 44077­400-02 ТУ 26-07-1180-78 Затворы (клапаны) обратные поворотные Л 44077­300-02, Л 44077­400-02 ТУ 26-07-1180-78

ОПИСАНИЕ:

Затворы изготавливаются с концами под приварку и с ответными фланцами. Конструкция затворов обеспечивает герметичность по отношению к внешней среде

Затворы (клапаны) обратные поворотные Л 44077­300-02, Л 44077­400-02 ТУ 26-07-1180-78


НАЗНАЧЕНИЕ:

Затворы (клапаны) обратные поворотные предназначены для установки на трубопроводах с целью предотвращения обратного потока среды.

Затворы (клапаны) обратные поворотные Л 44077­300-02, Л 44077­400-02 ТУ 26-07-1180-78


МОНТАЖ:

Затворы устанавливаются на горизонтальных трубопроводах серьгами вверх. На вертикальных трубопроводах затворы устанавливаются уплотнительной поверхностью корпуса вверх. Направление среды - согласно стрелке на корпусе.

Наименование

Табличная фигура

Ном. диа-метр, DN (мм)

Ном. давлен., PN (МПа)

Рабочая среда

Темп. рабочей среды, Со

Материал основных деталей

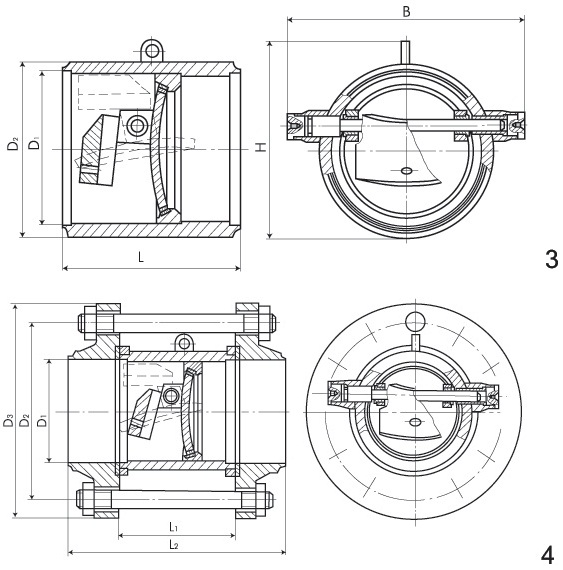

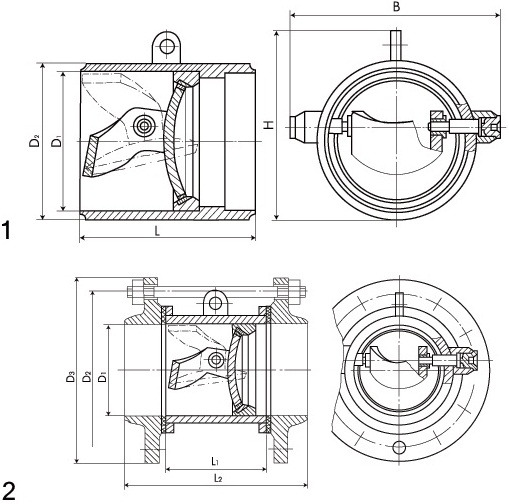

Рис. №




Л 44077-300-02

19нж42нж2

300

6,3

Сульфитный щелок на натриевой, аммиачной, кальциевой, магниевой основах

200

Сталь 08х18H10T

1



-03

19нж42нж3

4



-04

19нж43нж

4,0

4



-05

19нж44нж

2,5

2



-06

19нж45нж

1,6

2



-07

19нж42нж4

6,3

Сульфитный щелок (смесь белого и черного щелоков). Пар, оборотная вода и щелок. Целлюлозная масса концентра-цией от 0,8 до 5%

Сталь 10x17H13M3T

1



-08

19нж42нж5

4



-09

19нж43нж1

4,0

4



-10

19нж44нж

2,5

2



-11

19нж45нж1

1,6

2



Л 44077-400-02

19нж42нж2

400

6,3

Сульфитный щелок на натриевой, аммиачной, кальциевой, магниевой основах

Сталь 08х18Н10Т

3



-03

19нж42нж3

4



-04

19нж43нж

4,0

3



-05

19нж44нж

2,5

4



-06

19нж45нж

1,6

3



-07

19нж42нж1

6,3

Сульфитный щелок (смесь белого и черного щелоков). Пар, оборотная вода и щелок. Целлюлозная масса концентра-цией от 0,8 до 5%

Сталь 10x17H13M3T

4



-08

19нж42нж5

3



-09

19нж43нж1

4,0

4



-10

19нж44нж

2,5

3



-11

19нж45нж1

1,6

4
