Задвижки клиновые с выдвижным шпинделем ИА 11124-500 ТУ 26-07-1182-77

ПОИСК

Задвижки клиновые с выдвижным шпинделем ИА 11124-500 ТУ 26-07-1182-77 Задвижки клиновые с выдвижным шпинделем ИА 11124-500 ТУ 26-07-1182-77

ОПИСАНИЕ:

Конструкция задвижек штампосварная. Управление осуществляется с помощью электропривода или редуктора.

Задвижки клиновые с выдвижным шпинделем ИА 11124-500 ТУ 26-07-1182-77


НАЗНАЧЕНИЕ:

Задвижки клиновые с выдвижным шпинделем предназначены для установки на трубопроводах, транспортирующих воду, пар, нефть, нефтепродукты в качестве запорных устройств.

Задвижки клиновые с выдвижным шпинделем ИА 11124-500 ТУ 26-07-1182-77


МОНТАЖ:


Присоединение к трубопроводу - фланцевое или под приварку.
Установочное положение задвижки с редуктором - любое, с электроприводом - согласно инструкции на электропривод.

Обозначение

Табличная фигура

Ном. диаметр, DN (мм)

Ном. давление, PN (МПа)

Рабочая среда

Темп. рабочей среды, Со

Материал основных деталей

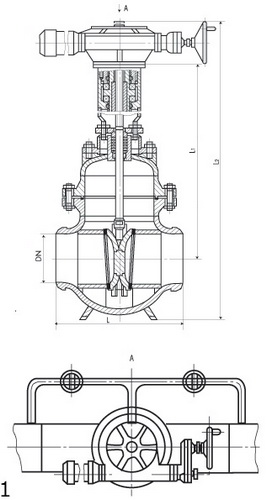

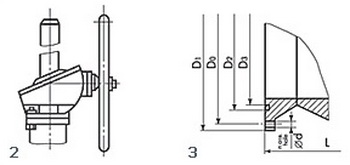

Рис. № 91,92




ИА 11124-500

30с911нж

500

8,0

Вода, пар

425

Сталь 20

1



-01

30с911нж1

1, 3



-04

30с911нж4

Нефть, нефтепродукты

1



-05

30с911нж5

1, 3



-08

30с511нж

Вода, пар, нефть, нефтепродукты

1, 2



-09

30с511нж1

1, 2, 3



-10

30с511нж2

Сталь 09Г2С

1, 2



-11

30с511нж3

1, 2, 3



-12

30с911нж

Вода, пар

Сталь 20

1



-13

30с911нж1

1, 3



-14

30с911нж4

Нефть, нефтепродукты

1



-15

30с911нж5

1, 3



-16

30с511нж

Вода, пар, нефть, нефтепродукты

1, 2



-17

30с511нж1

1, 2, 3



-18

30с511нж2

Сталь 09Г2С

1, 2



-19

30с511нж3

1, 2, 3
