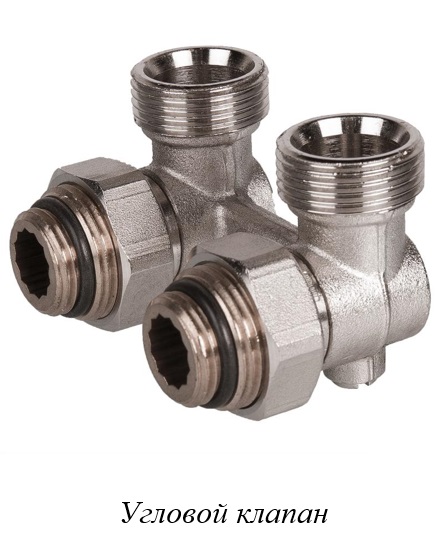

Угловой клапан

В угловых клапанах поток поворачивает на 90 градусов, но один раз, что позволяет снизить гидросопротивление. Существенный недостаток таких клапанов заключается в том, что область их применения ограничивается поворотными участками трубопроводов.

Угловой клапан – это устройство регулирования текучей среды, используемое в сантехнике и промышленности. Он имеет впускное и выпускное отверстия, расположенные под углом друг к другу, причем наиболее распространенный угол составляет 90 градусов. Входные и выпускные отверстия могут быть резьбовыми для подключения к оцинкованной стали и железным трубам, или они могут иметь компрессионные фитинги для подключения к медным трубам.

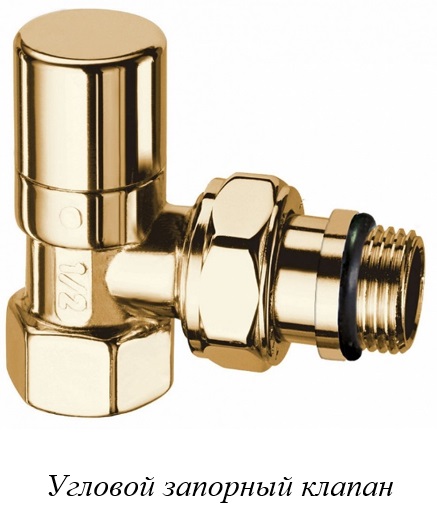

В угловых клапанах обычно используются два разных клапана. Механизм сжатия имеет резьбовой стержень, который подтягивает шайбу или заземление к седлу клапана, чтобы остановить поток жидкости или газа, когда рукоятка поворачивается против часовой стрелки. С другой стороны, угловой шаровой клапан, как плотно облегающий шар из металла или пластмассы с отверстием через него. Жидкость проходит через отверстие, когда клапан открыт, но, когда ручка поворачивается на 90 градусов, отверстие выравнивается перпендикулярно потоку и останавливается.

Жилые водопроводные системы имеют несколько угловых упоров. Обычно каждый подключен к каждому унитазу и по два к каждому крану, так что вода к этим светильникам может быть отключена в случае необходимости ремонта. Многие линии водоснабжения состоят из меди, поэтому входной порт жилого углового клапана обычно имеет компрессионный фитинг, а выходные отверстия резьбовые, так что гибкая трубка, ведущая к креплению, может быть навинчена. Типичный горизонтальный стопорный угол – это угловой шаровой клапан из хромированного металла с недорогим пластиковым шариком, и он может иметь один или два выходных порта, в зависимости от того, сколько светильников он поставляет.

Существует много применений для углового клапана в промышленности и коммунальных предприятиях. Подпружиненный вариант углового клапана сжатия используется для передачи и выдачи сжатого топлива, такого как жидкий пропан.

Муниципальные водопроводные компании часто направляют воду под давлением через угловой клапан, который расположен, чтобы сделать доступным. Эти компании также могут установить в своих линиях обратный клапан, чтобы предотвратить обратный поток загрязняющих веществ в питьевую воду.

Уголковый клапан также может быть установлен на выходе в нижней части резервуара, в котором хранятся вода или какая-либо другая жидкость, так что трубы могут направляться вертикально от выпускного отверстия к другому резервуару или там, где это необходимо.
