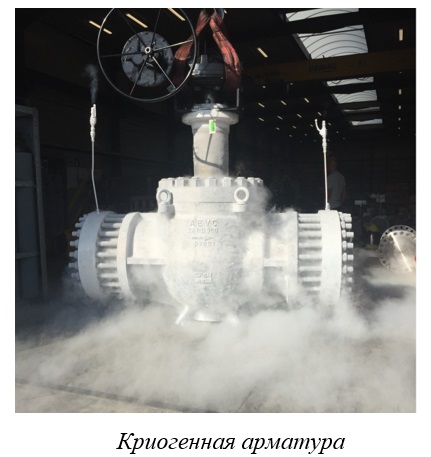

Криогенная арматура



Криогенная арматура

Криогенные среды с температурой 0-120 К (-153,15 °С) выдвигают особые требования к используемой трубопроводной арматуре. Поэтому криогенная арматура выделяется как специализированная разновидность трубопроводной арматуры (п. 5.1.8 ГОСТ 24856-2014).

Криогенная среда– это газы и жидкости, температура которых ниже –70 °С. Низкотемпературные азот, водород, кислород, фреон, фтор, гелий и другие газы в жидком и газообразном состоянии используются в различных отраслях промышленности. Их применение требует создания специальных криогенных трубопроводов, оснащённых соответствующей криогенной запорной арматурой.

 Требования к криогенной арматуре

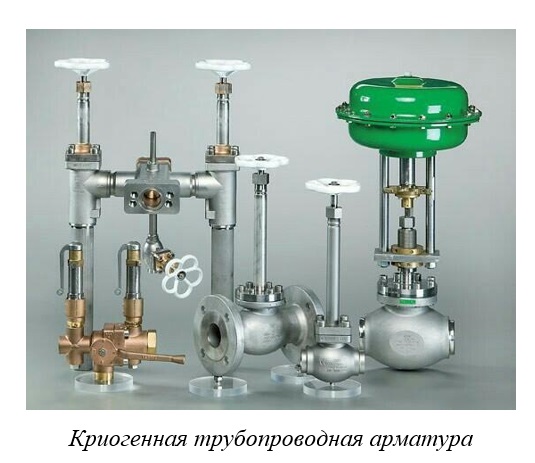

На криогенных трубопроводах и агрегатах применяются те же виды трубопроводной арматуры, что и в других отраслях: клапаны, задвижки, краны, и т. д. Однако специфика рабочей среды выдвигает особые требования к используемым материалам и конструкции криогенной запорной арматуры:

  • материалы, применяемые в производстве криогенной арматуры, должны обладать ударной вязкостью не ниже 2 кг·см / см2 при рабочей температуре. Они должны иметь способность сохранять механические свойства при длительном воздействии сверхнизких температур;
  • криогенная арматура изготавливается удлинённой, чтобы сальник или сильфон, узел управления и герметизирующая прокладка находились в тёплой зоне, расположенной на расстоянии не менее 400 мм от оси трубопровода;
  • криогенная арматура имеет теплоизоляцию, благодаря которой снижается испарение рабочей среды трубопровода;
  • соединения арматуры – фланцевые или штуцерно-ниппельные, обеспечивающие должную герметичность. На трубопроводах для транспортировки взрывоопасных и обладающих высокой проникающей способностью рабочих сред применяют сварные соединения;
  • криогенная арматура должна сохранять работоспособность на продолжении 10 лет (до 5000 циклов), как при сверхнизких температурах, так и в условиях работы при температуре окружающей среды.

 Классификация

В зависимости от условий эксплуатации, криогенная запорная арматура подразделяется на следующие виды:

  • Холодная (блочная) – корпус такой арматуры монтируется в блоке, имеющем тепловую изоляцию, а привод находится в зоне с температурой окружающей среды, и соединён с корпусом удлинённым штоком с кожухом. По уплотнителю штока, холодная арматура в свою очередь может подразделяться на сильфонную, сальниковую, или мембранную. К холодному типу криогенной запорной арматуры относятся вентили, краны, задвижки, заслонки, клапаны.
  • Холодная с вакуумной изоляцией – между холодным корпусом и кожухом с приводом с температурой окружающей среды такая арматура имеет вакуумную изоляцию. Эта арматура используется в системах транспортировки сжиженных газов с температурой ниже 120 К.
  • Встроенная (универсальная) криогенная арматура – находится в криогенном блоке целиком, вместе с приводом.
  • Тёплая– работает при температуре окружающей среды, но может подвергаться непродолжительному охлаждению. К тёплой криогенной арматуре относятся предохранительные и обратные клапаны, дренажно-предохранительные вентили.

    На российском рынке криогенная запорная арматура представлена продукцией как зарубежных, так и российских производителей. Разработка и производство криогенной техники в нашей стране были начаты в 30-х годах XX столетия. За прошедшие без малого сто лет российские конструкторы накопили огромный опыт в этой отрасли, и сегодня отечественная криогенная арматура успешно конкурирует с продукцией ведущих зарубежных компаний.
