Центральный вход ЗАО "Барнаульский котельный завод"

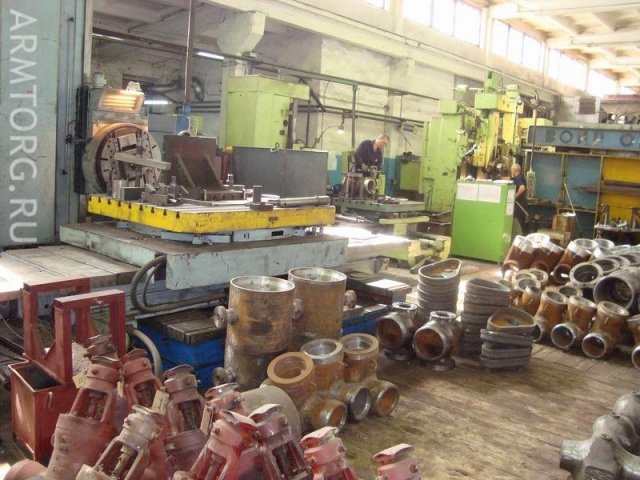

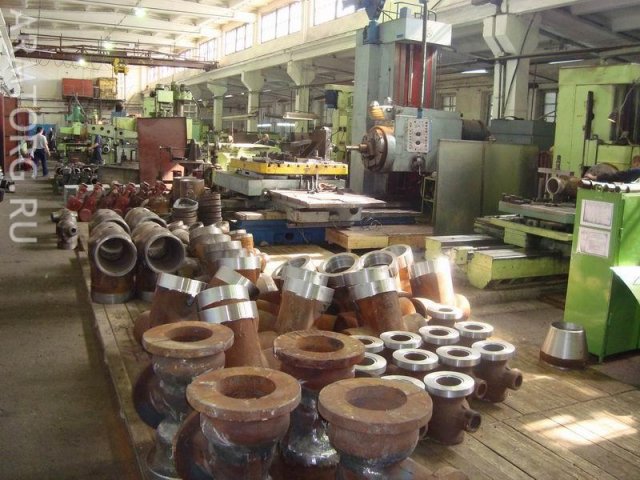

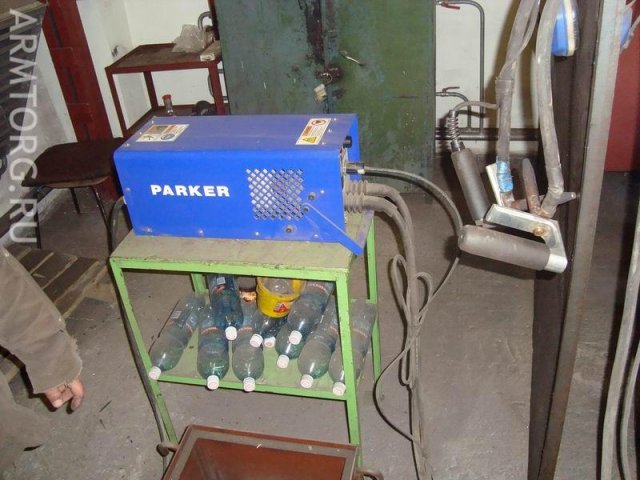

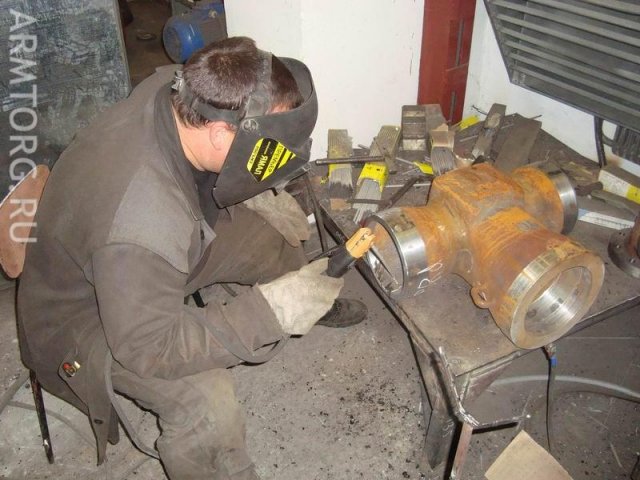

Цех металлообработки

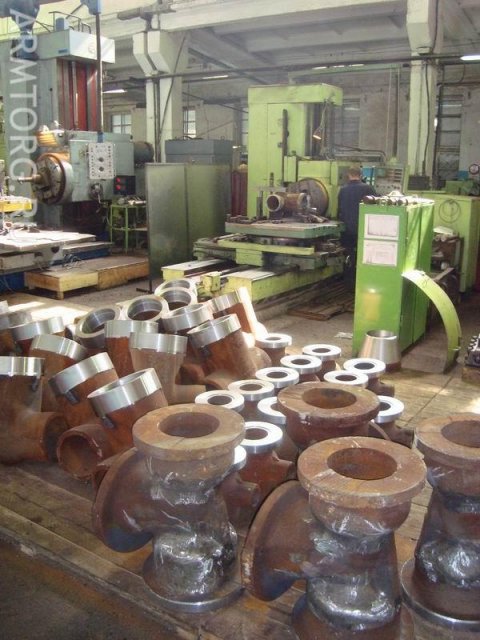

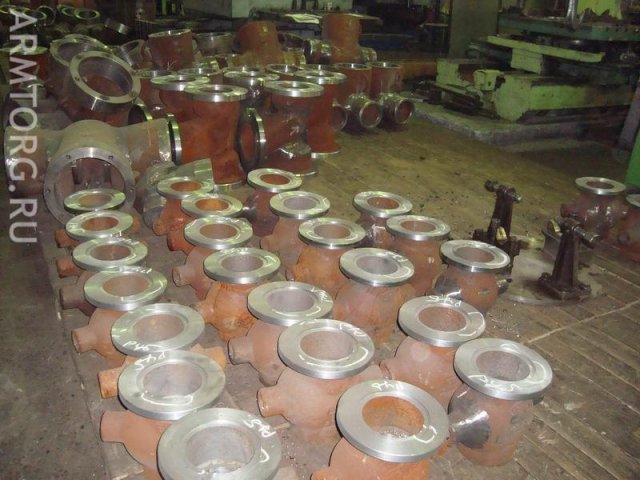

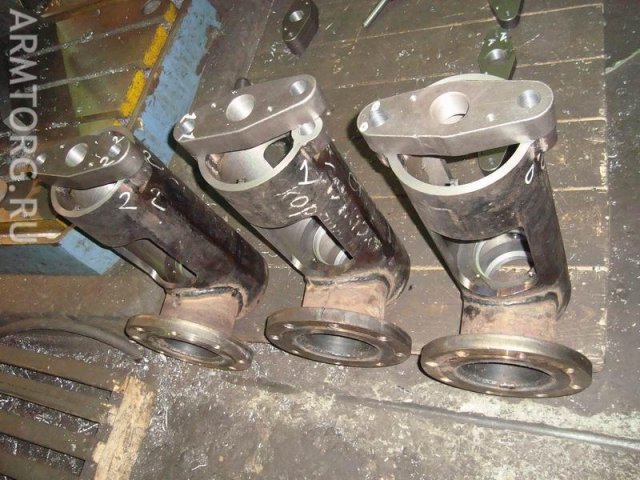

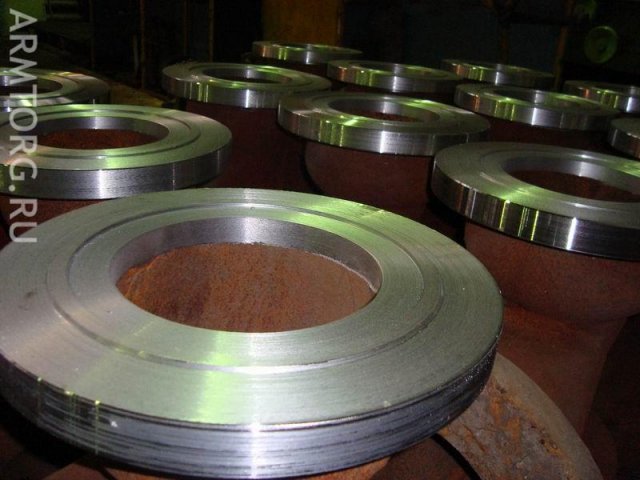

Обработанные корпусы клапанов типа 7с (слева) и 6с (правее)
Обработанные корпуса задвижек типа 2с

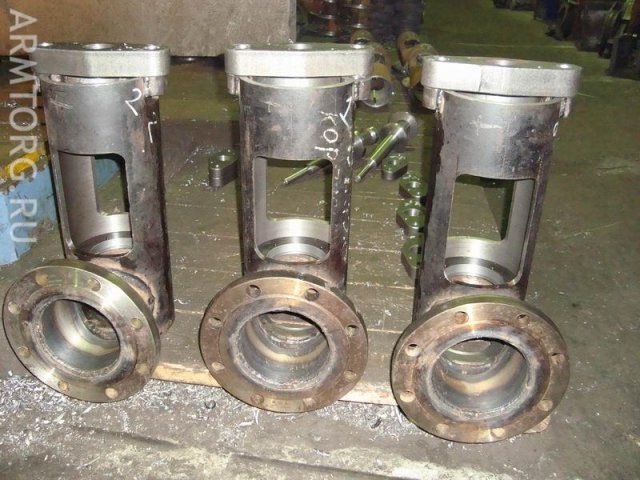

Обработанные корпусы импульсных клапанов типа 7с

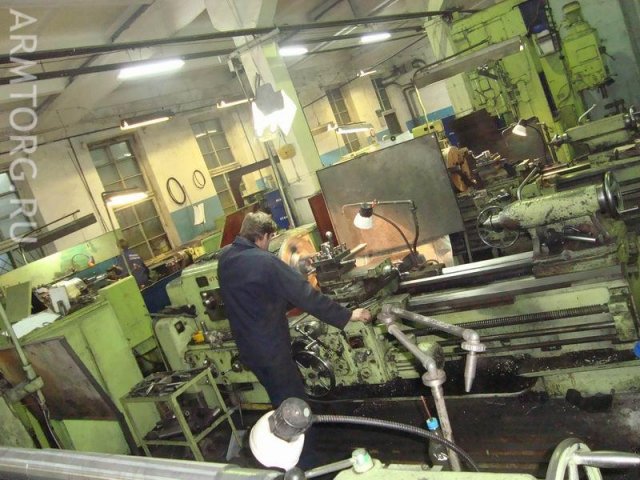

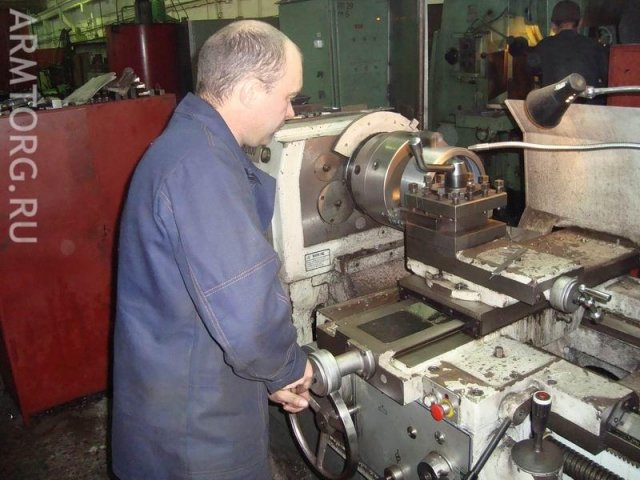

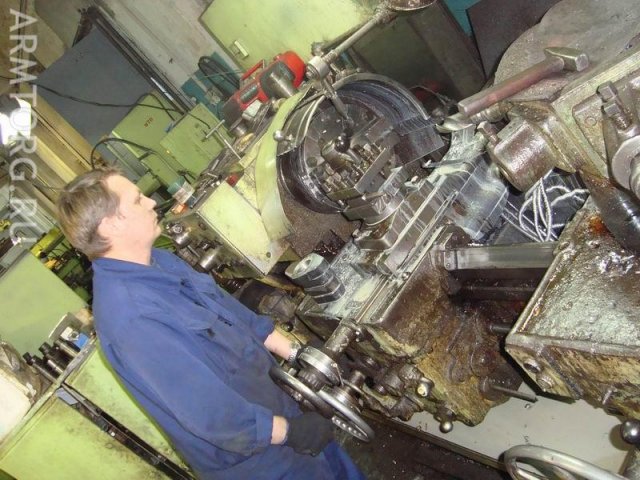

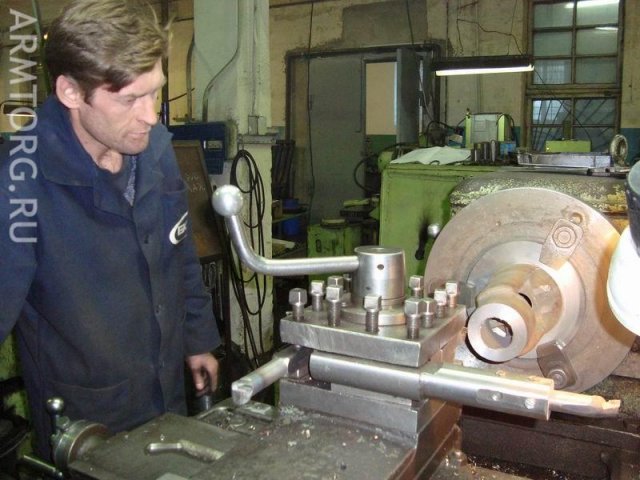

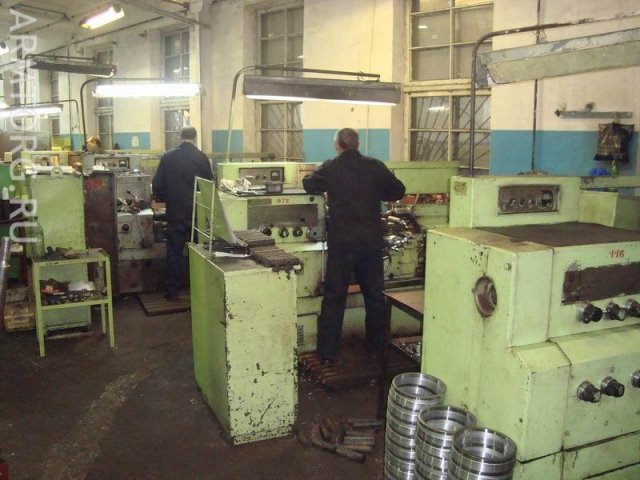

В токарном цеху всегда кипит работа

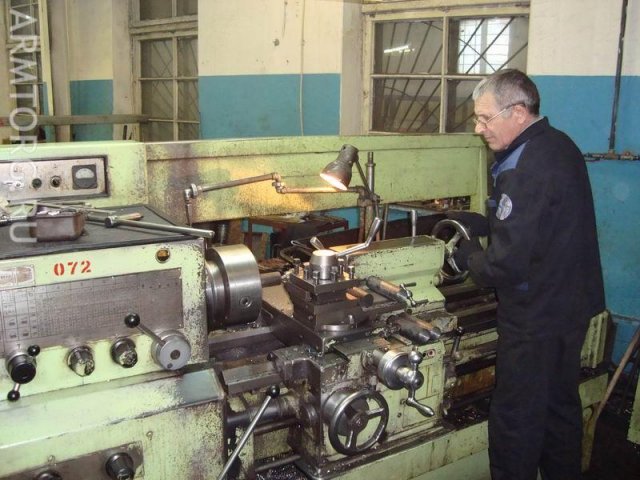

На заводе много людей с опытом и стажем работы
Обработка верхней крышки клапана типа 1с
Самоуплотняющаяся крышка на задвижку типа 2с до обработки

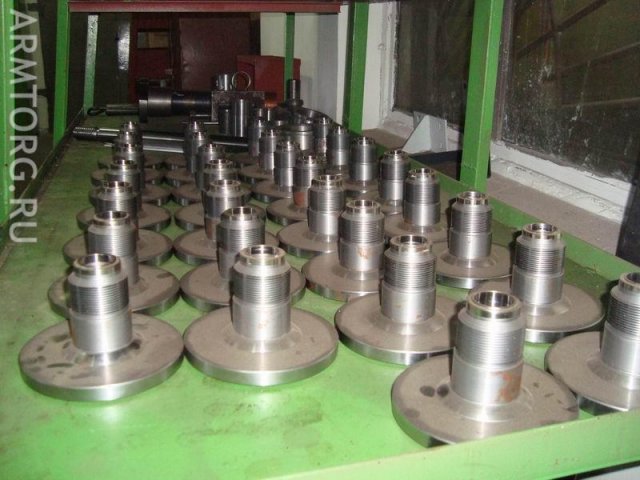

Самоуплотняющаяся крышка на задвижку типа 2с после обработки

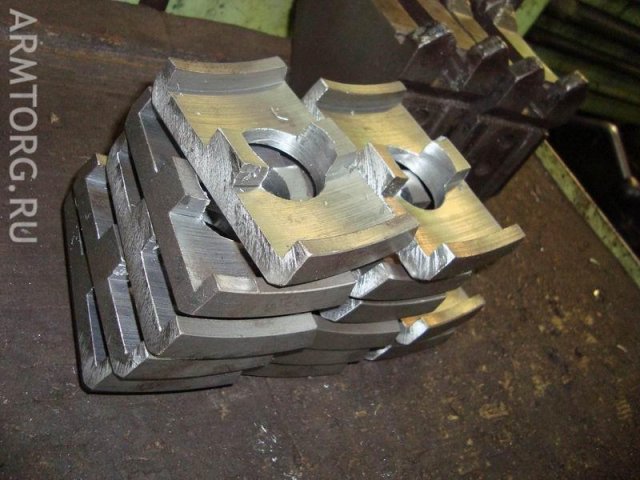

Проточка нажимной планки грунд буксы
Проточка нажимной планки грунд буксы
Заготовки для нажимной планки грунд буксы вырезается с помощью плазменной резки о которой смотрите далее в фотоотчете

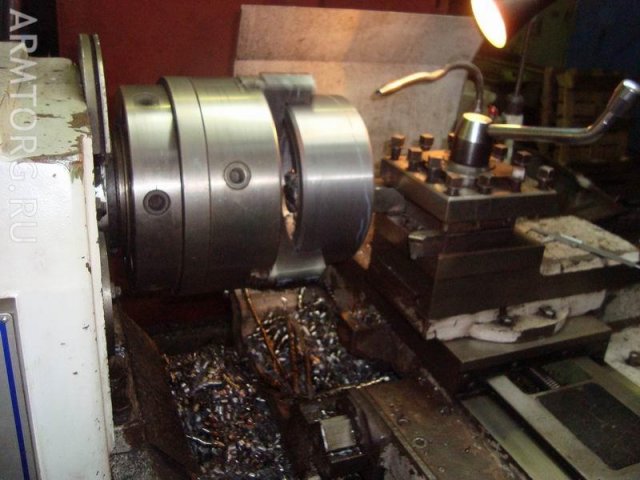

Изготовление уплотнительной крышки для задвижки типа 2с
Изготовление уплотнительной крышки для задвижки типа 2с

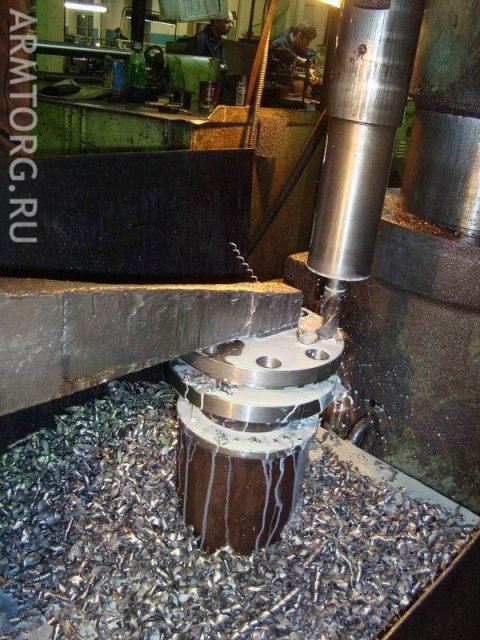

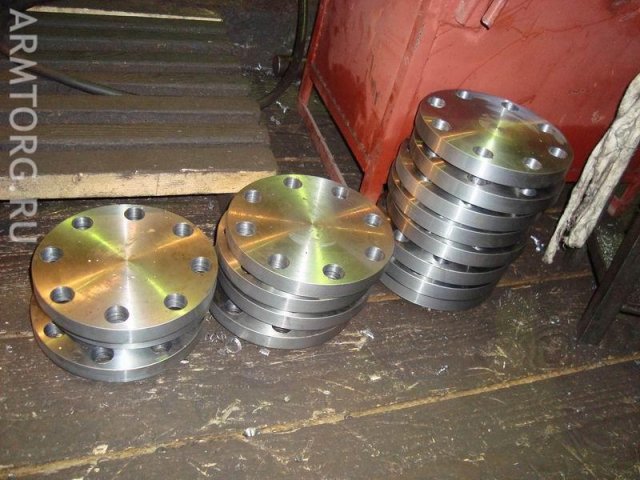

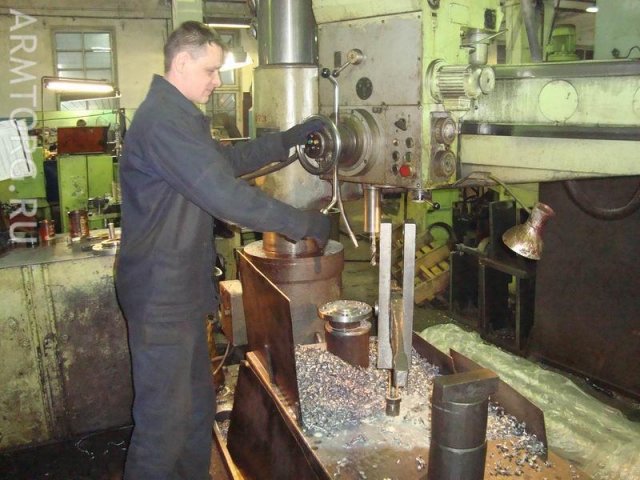

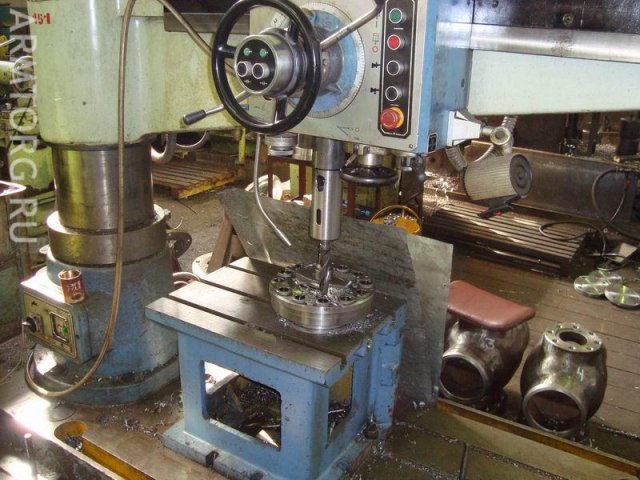

Сверловка флагцев и крышек для арматуры

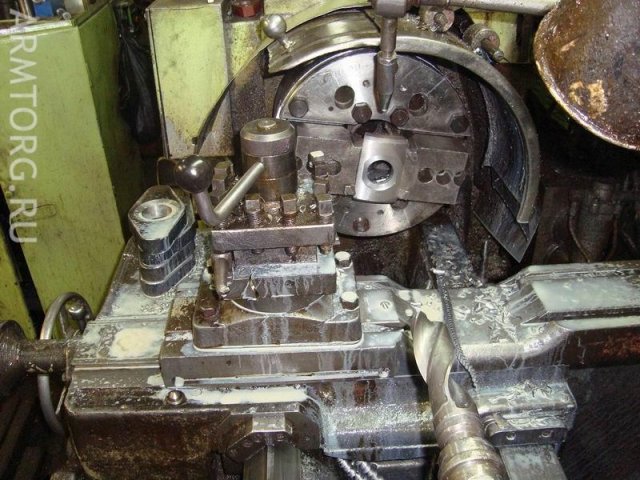

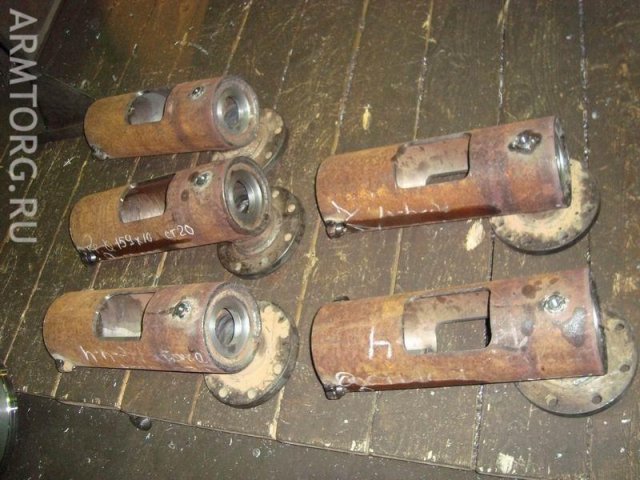

Приспособа для закрепления обрабатываемой детали
Можно и таким способом закрепляя на станине

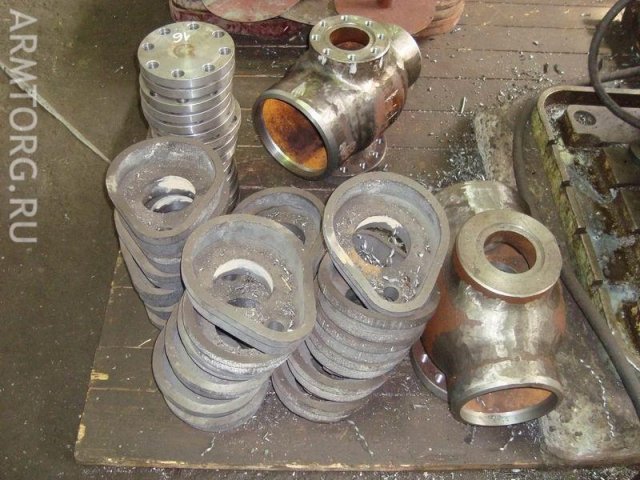

И получаем вот такие заготовки
Процесс проточки уплотнительной поверхности у клапана типа 6с

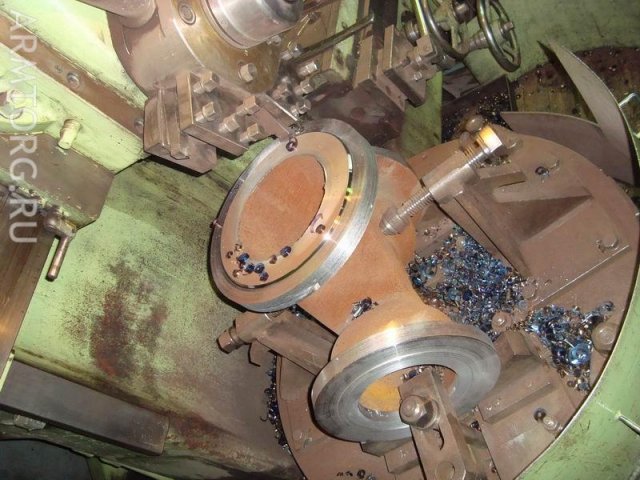

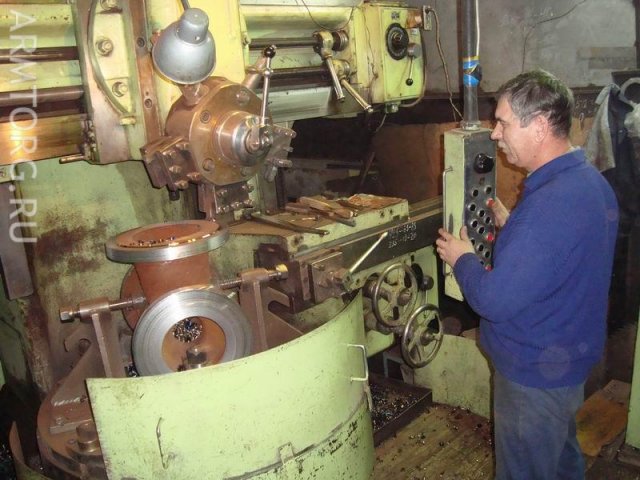

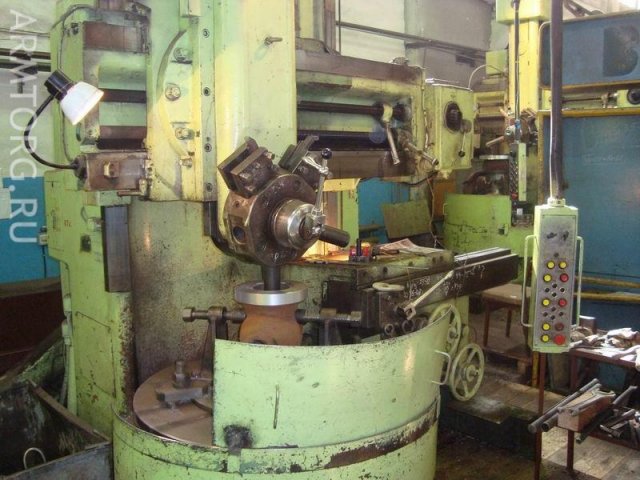

Карусельный станок в процессе обработки корпуса клапана типа 7с
Проточка в процессе

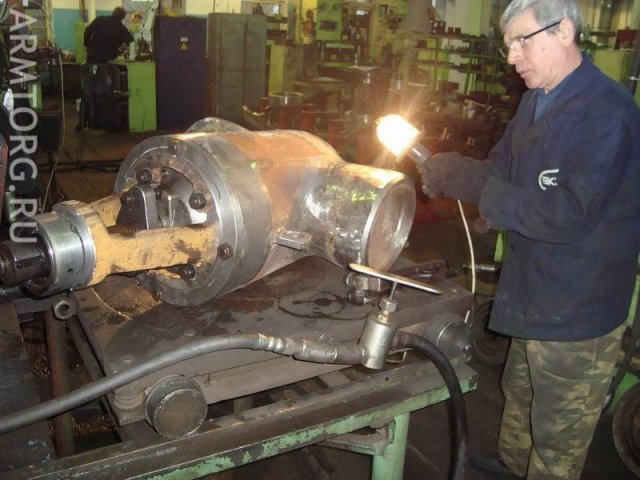

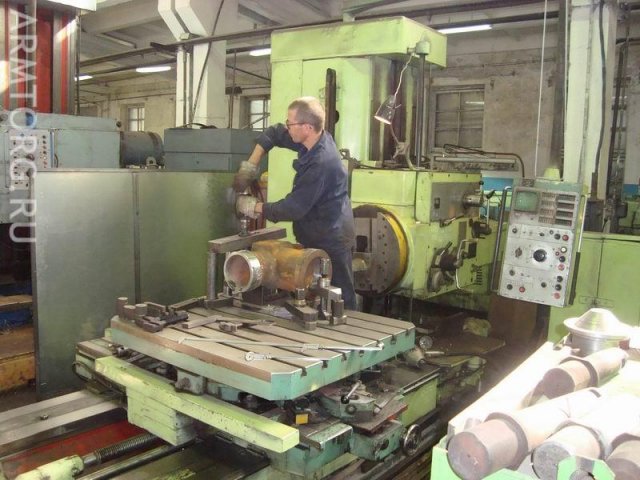

Закрепление заготовки перед ее обработкой на универсально расточном станке
На ЗАО "БКЗ" как и на многих заводах осуществляется процесс модернизации

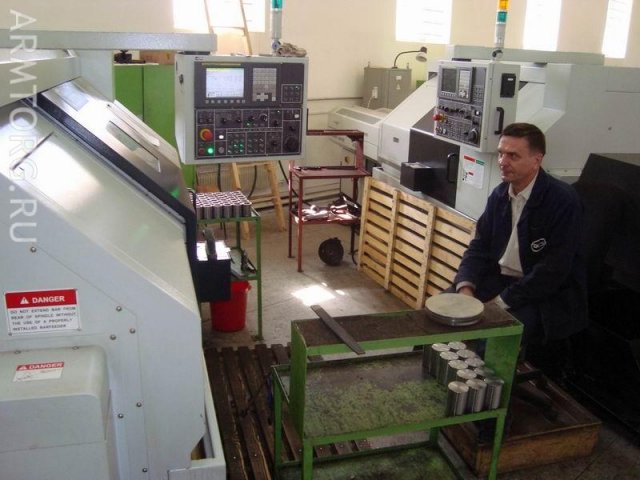

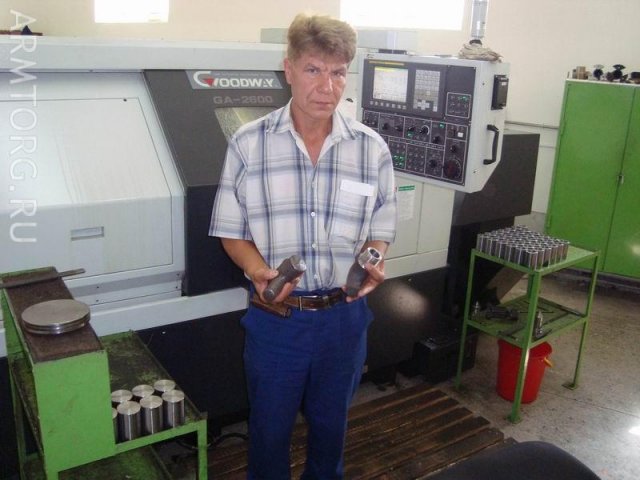

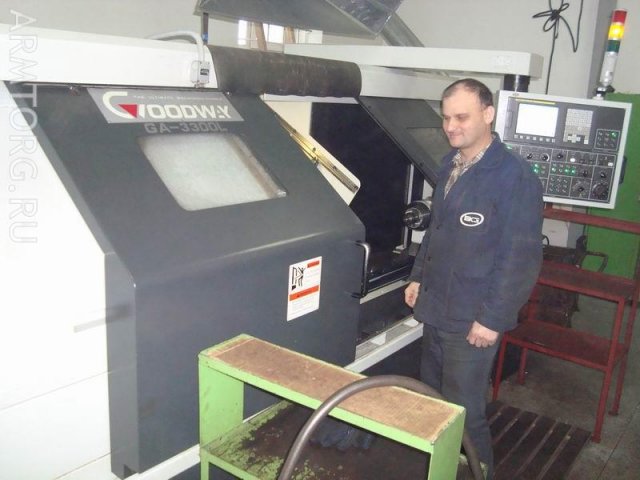

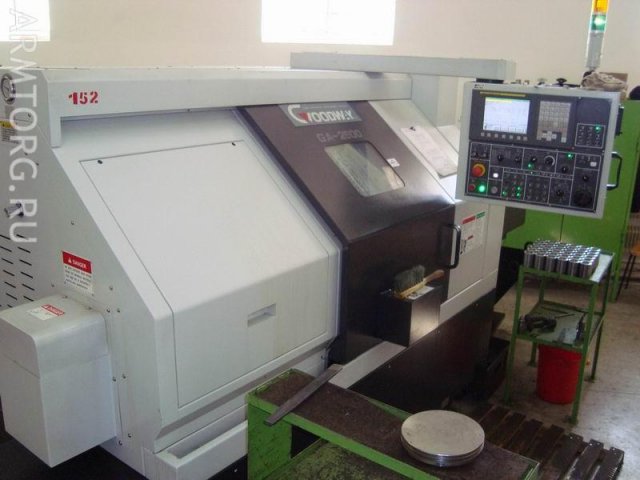

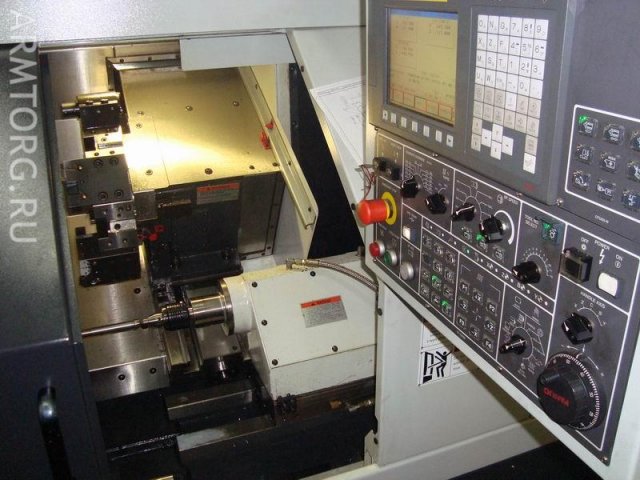

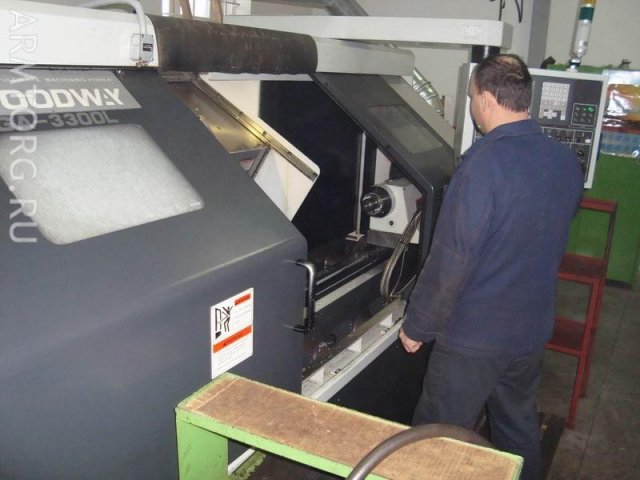

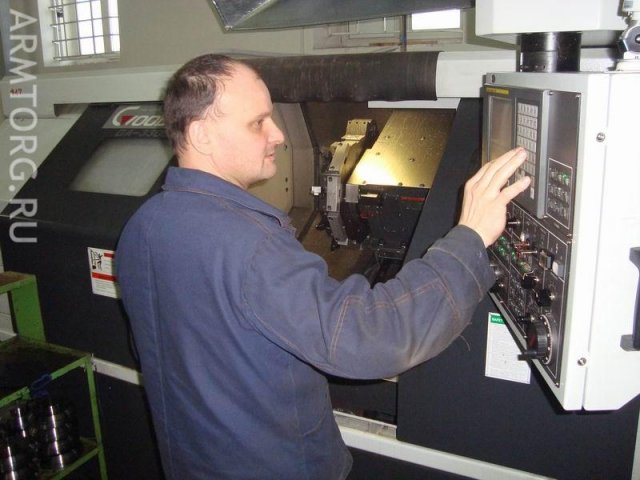

Оператор за работой со станком с ЧПУ
Заготовки вентилей типа 1с и 10с: ДО и ПОСЛЕ

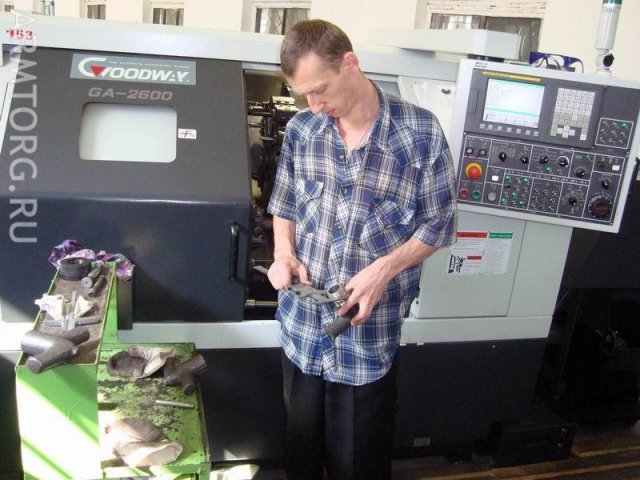

Станку доверяй но не забывай проверять - Теплоэнергетика дело серьезное!
Перед обработкой заготовки
Подготовка к работе

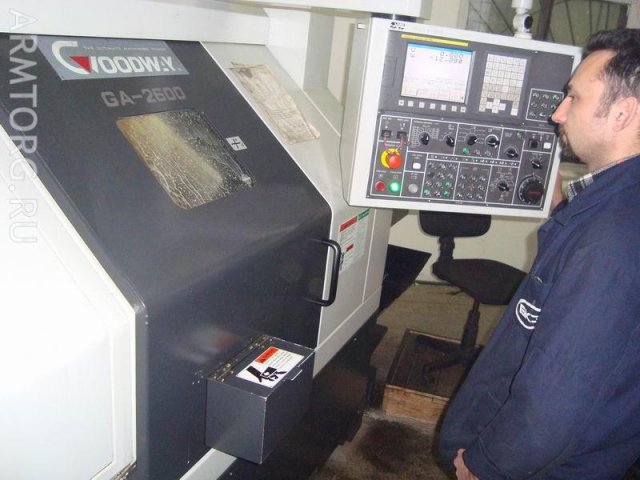

Ввод необходимых параметров
И ожидание в процессе обработки

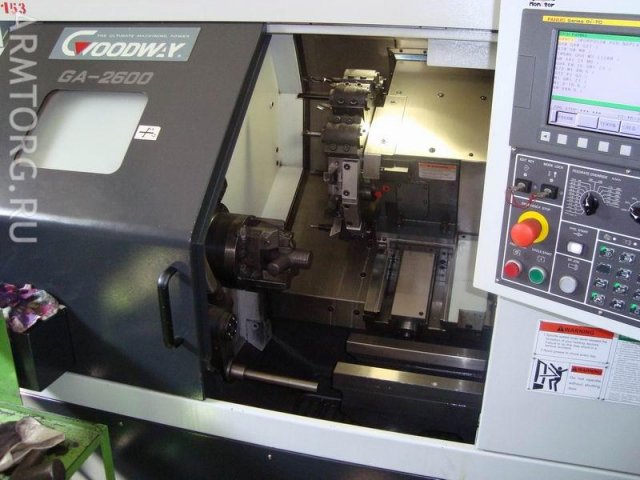

магазин инструментов на 12 позиций резцов
На станке установлен магазин на 12 позиций различных резцов

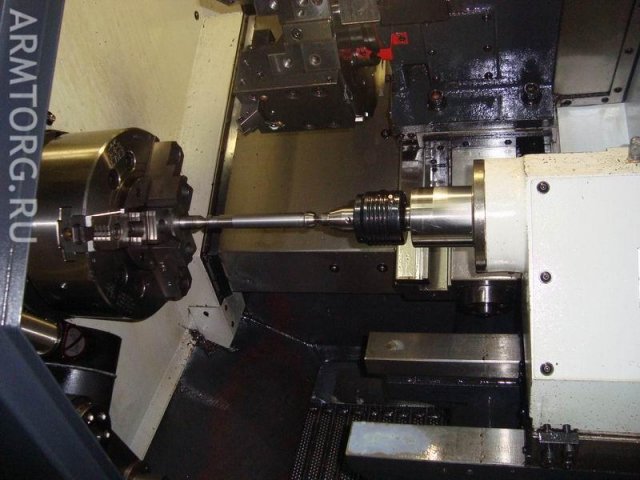

Шток вентиля после обработки

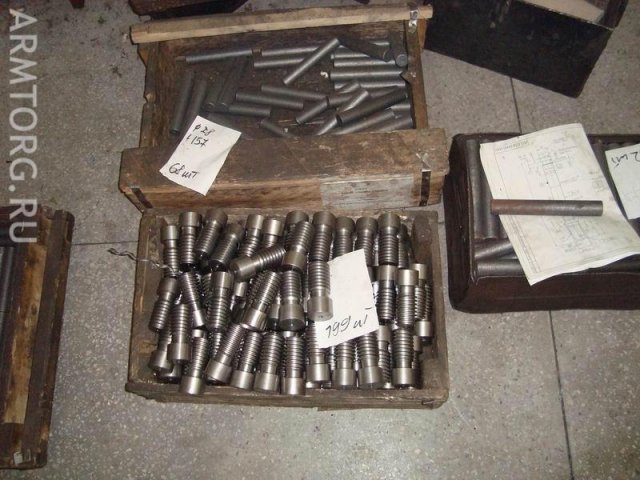

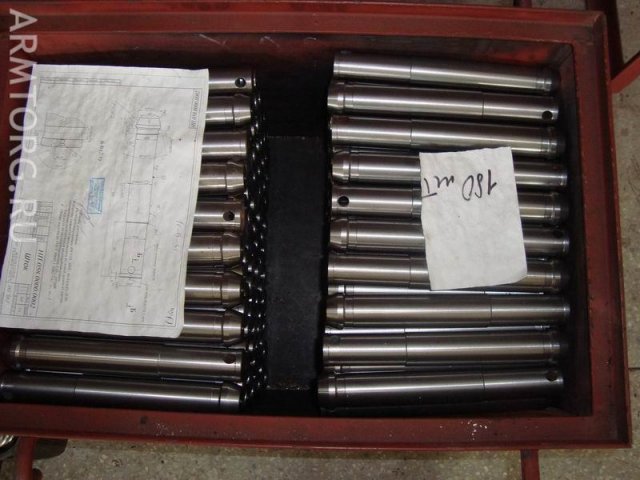

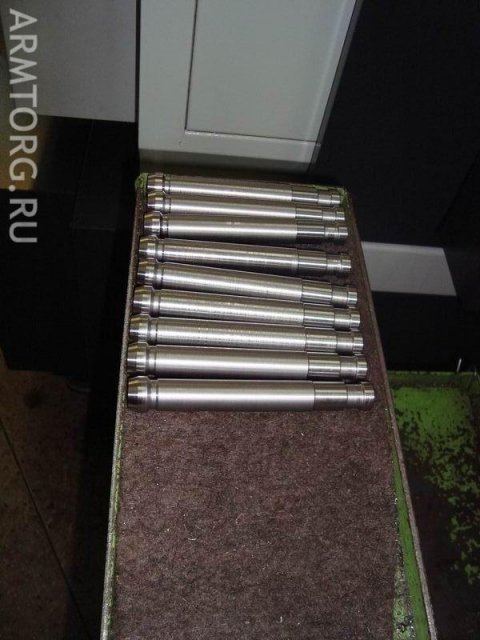

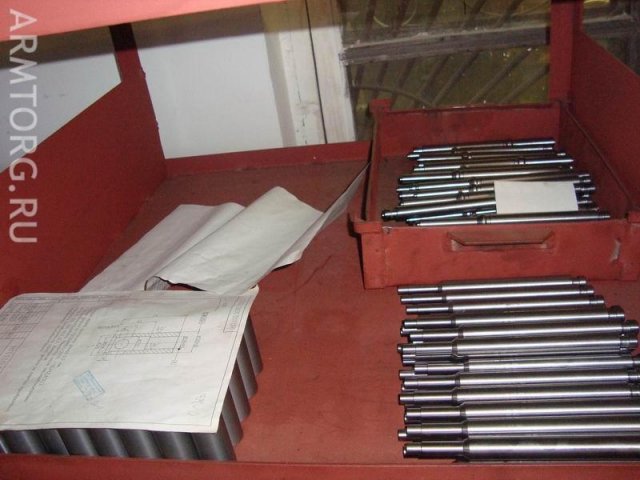

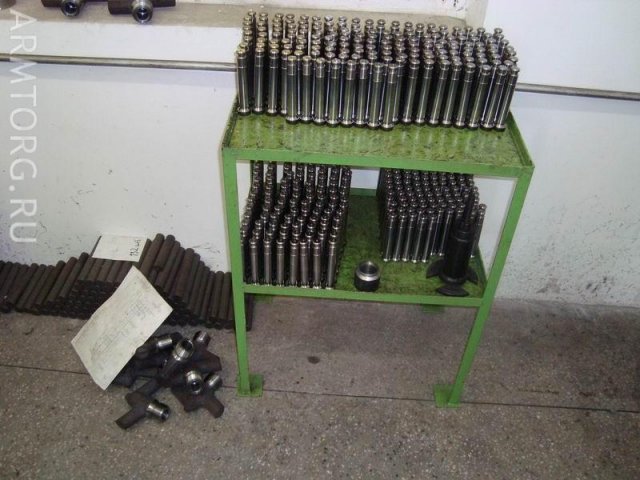

Готовые уплотнительные штоки после обработки на ЧПУ
Готовые части укладываются в ящики

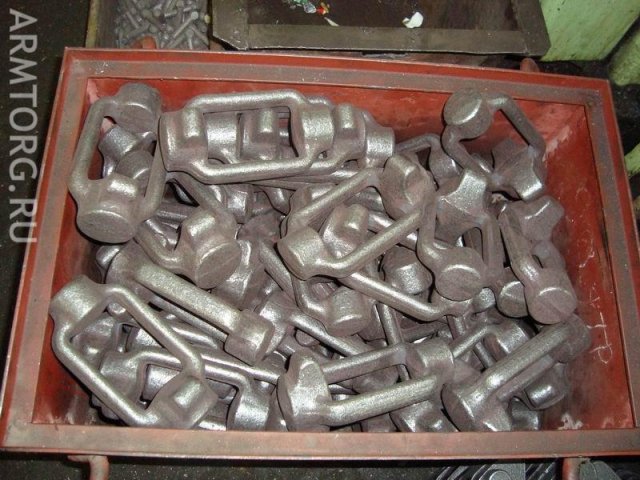

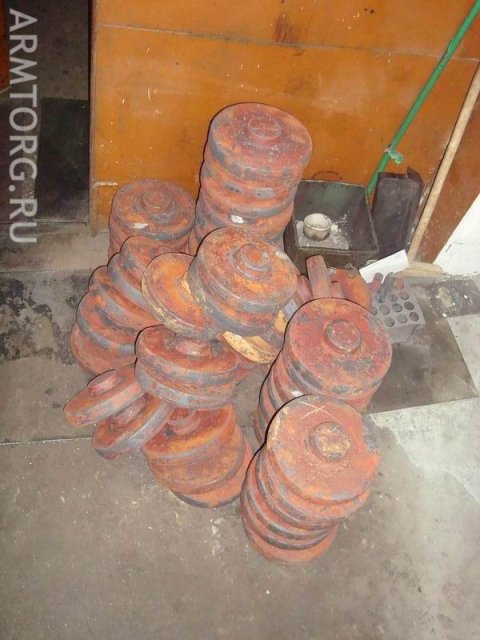

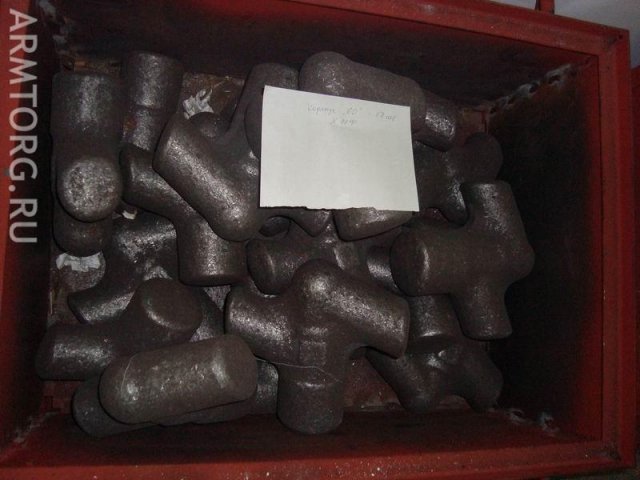

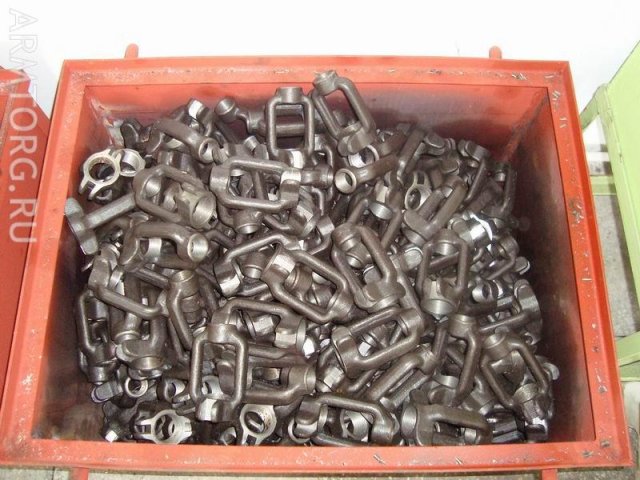

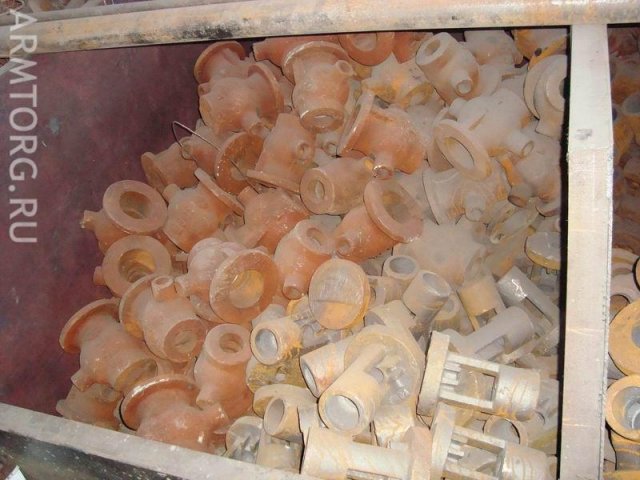

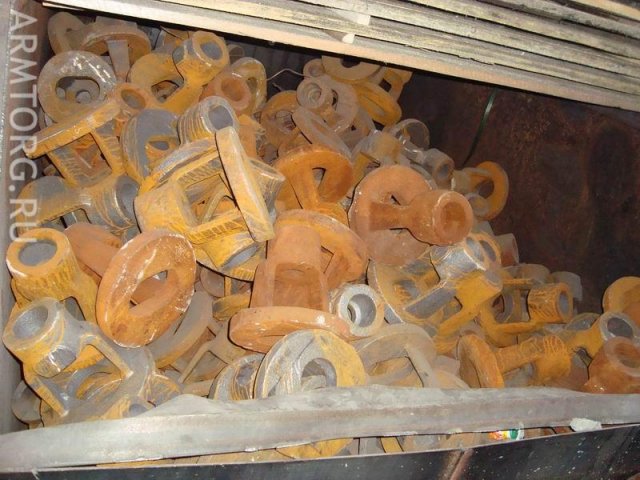

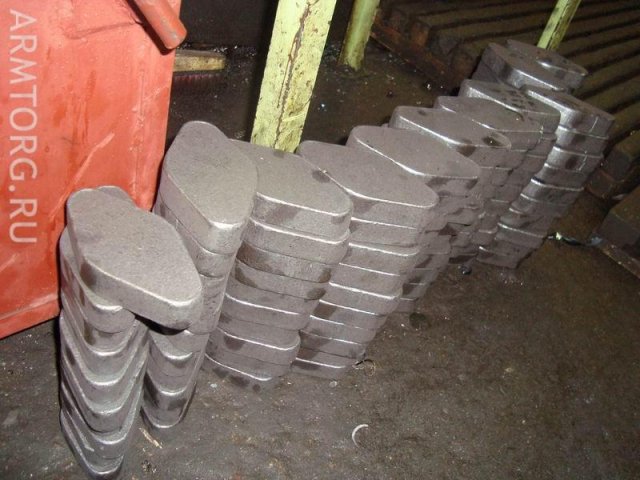

Штампованные заготовки ДО

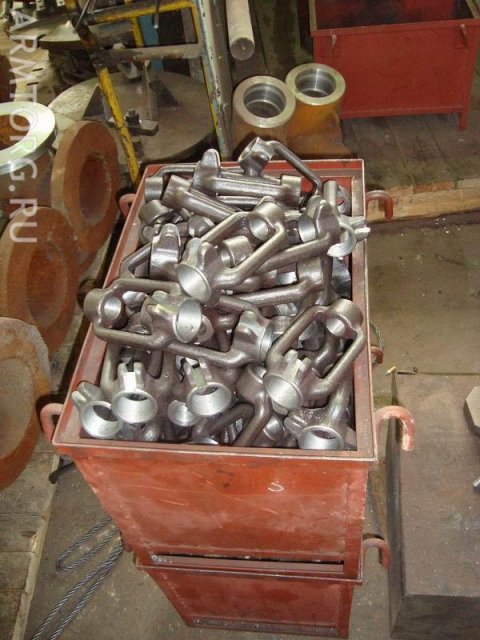

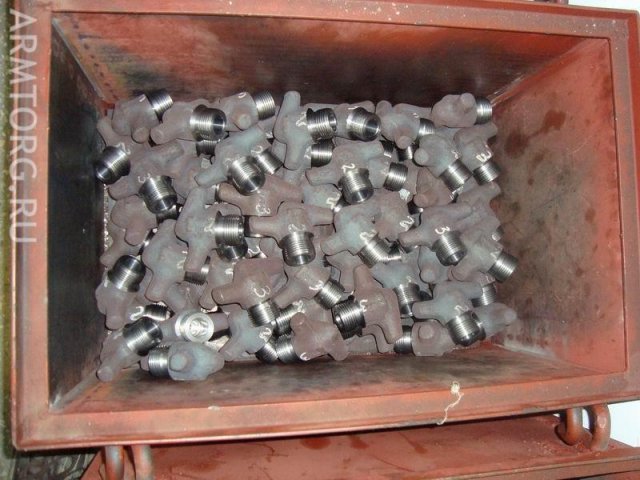

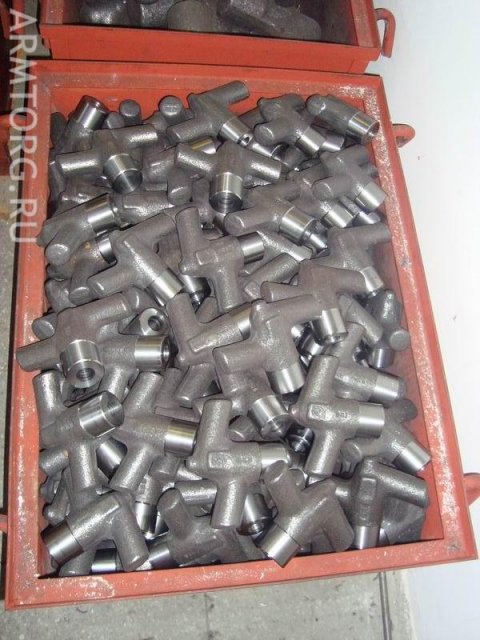

Бугелька от вентилей типа И ПОСЛЕ - 1с и 10с также после обработки уложены в ящики

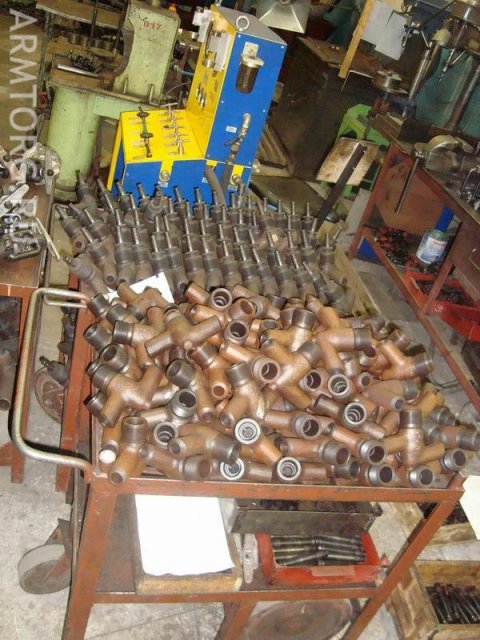

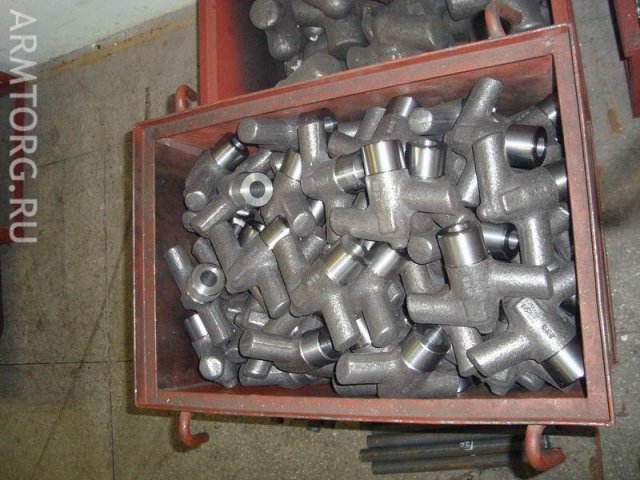

корпуса от вентилей типа 1с и 10с
корпуса от вентилей типа 1с и 10с
Шайбы и штока....
Сперва были вот такими....а после
Стали вот такими

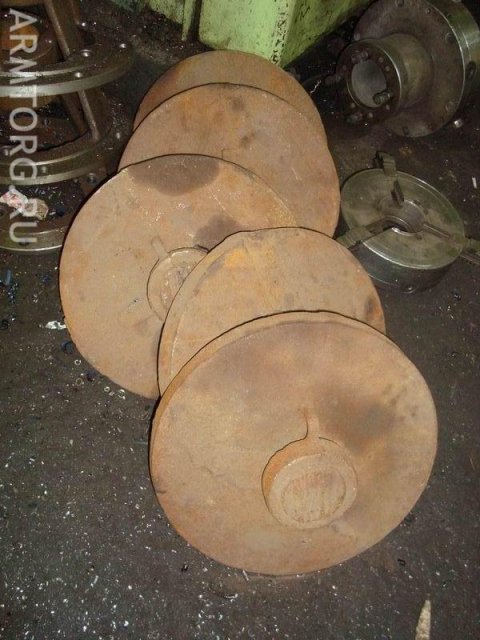

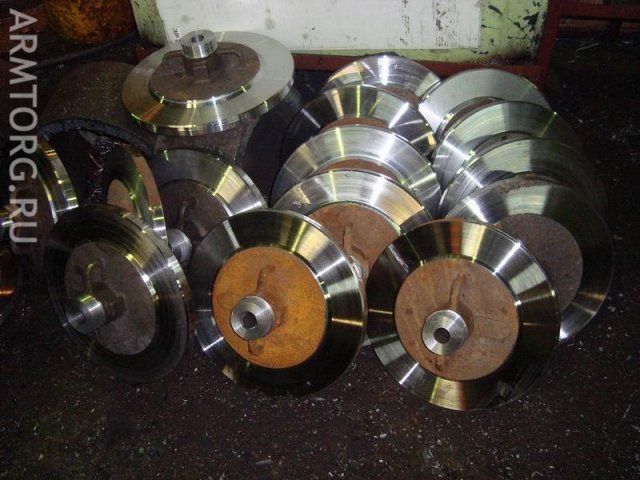

Уплотнительные тарелки на клиновые задвижки типа 2с
Ждут совего часа, когда встанут в задвижку
Заготовки корпусов задвижек типа 2с

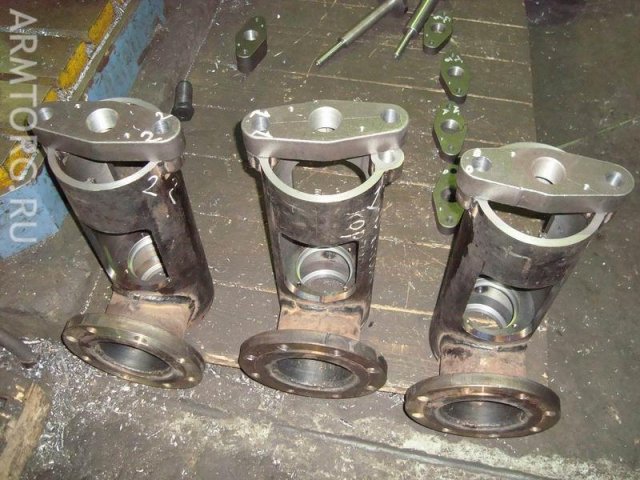

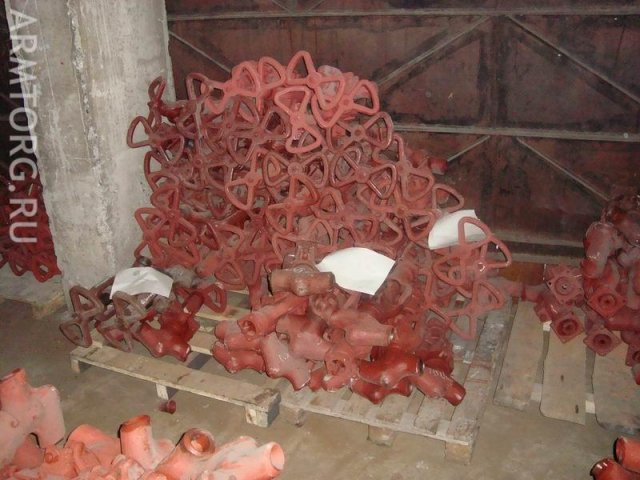

Бугеля к вентиля типа 1с, 9с и 10с
Заготовки корпуса редукторов для задвижек и вентилей ОАО "БКЗ"

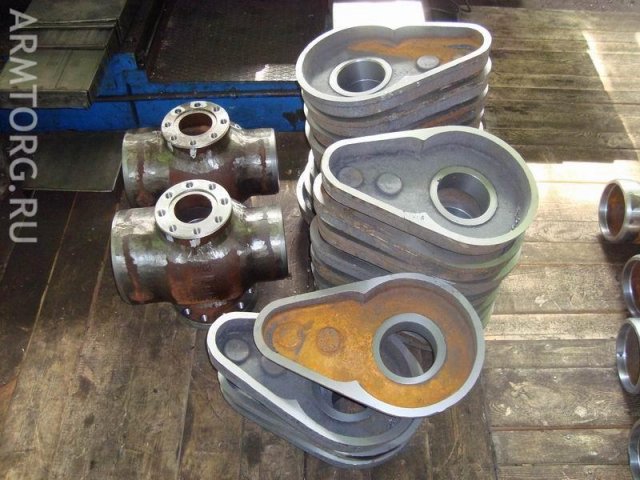

Обработанные корпуса редукторов для задвижек и вентилей ОАО "БКЗ"

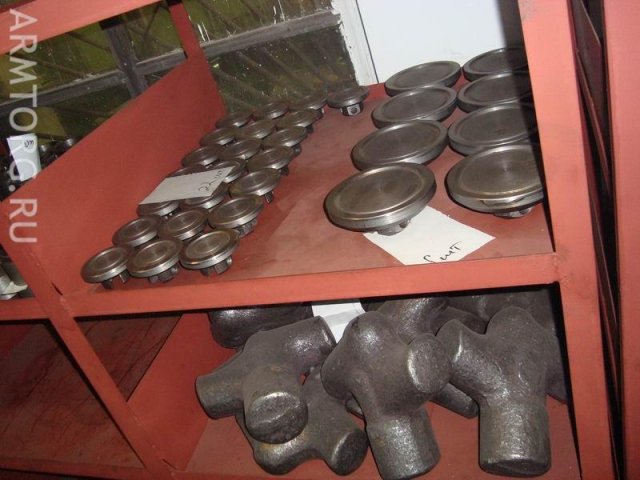

Межоперационный стеллаж с готовыми изделиями

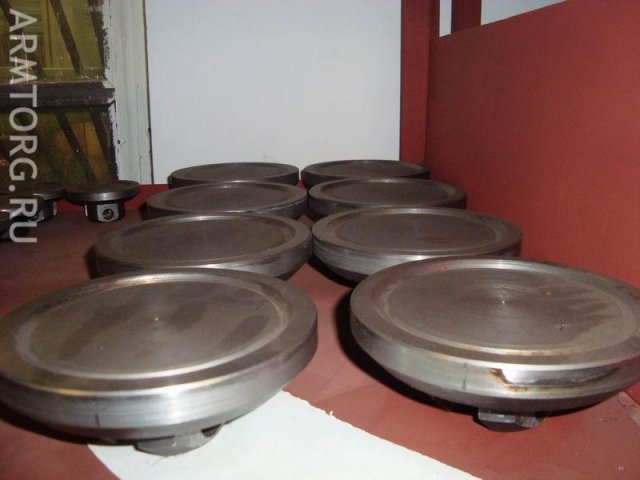

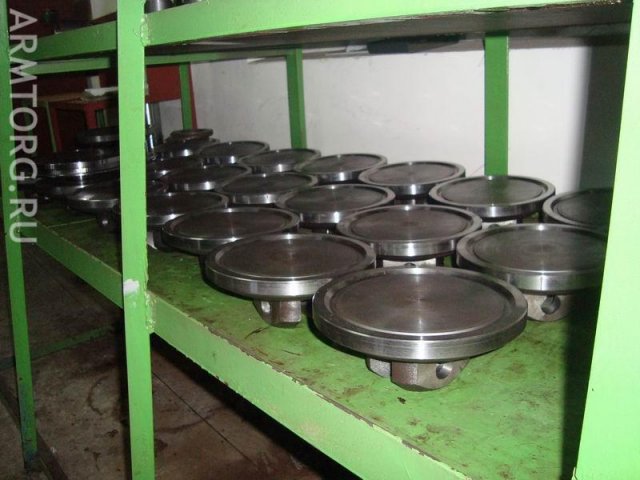

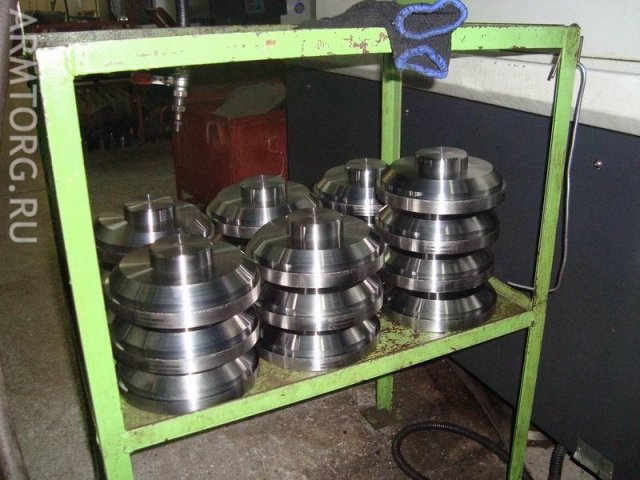

Обработанные тарелки для задвижек типа 2с

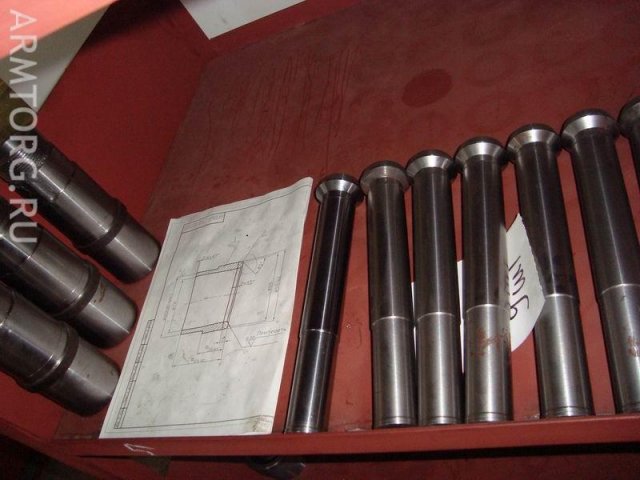

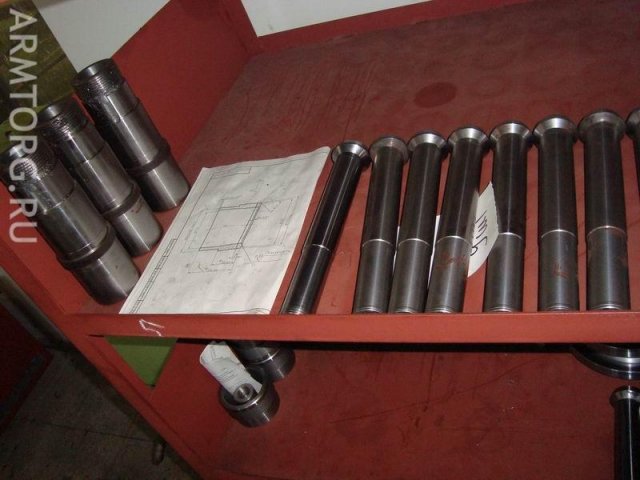

Штока на вентиля типа 1с

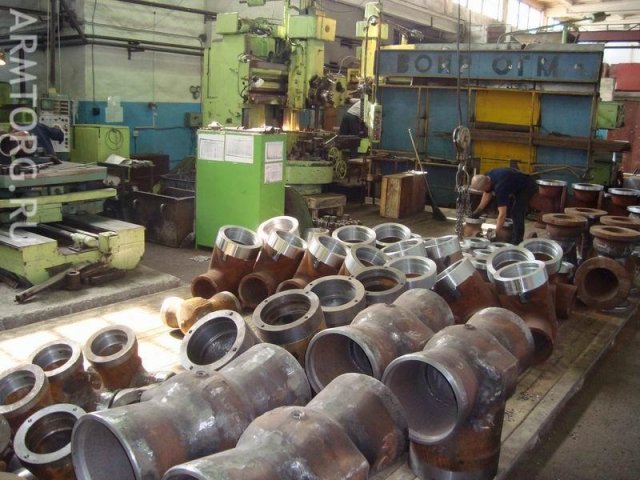

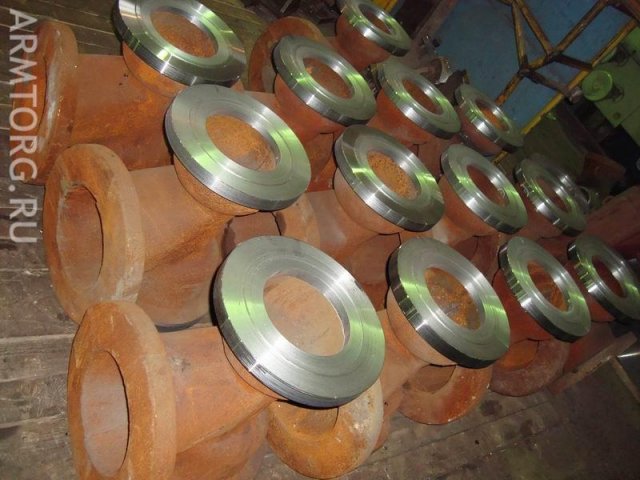

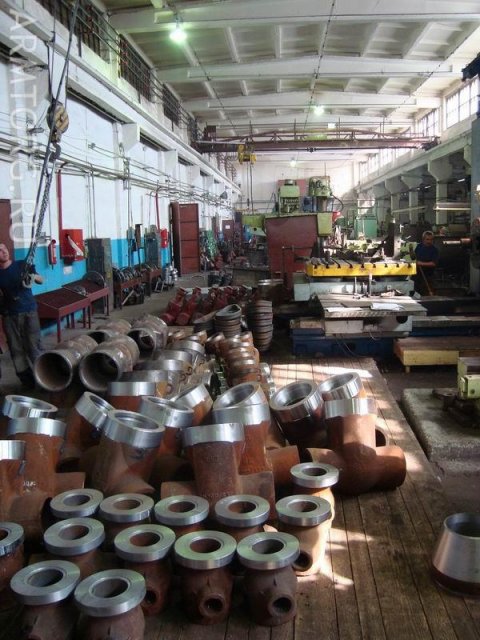

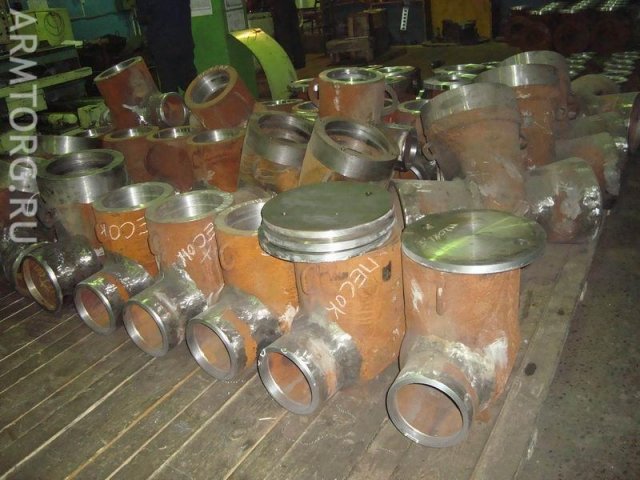

Проточенные заготовки импульсных клапанов типа 7с
Проточенные заготовки импульсных клапанов типа 7с
Проточенные корпусы на очереди сверловки
Корпуса от вентилей типа 1с

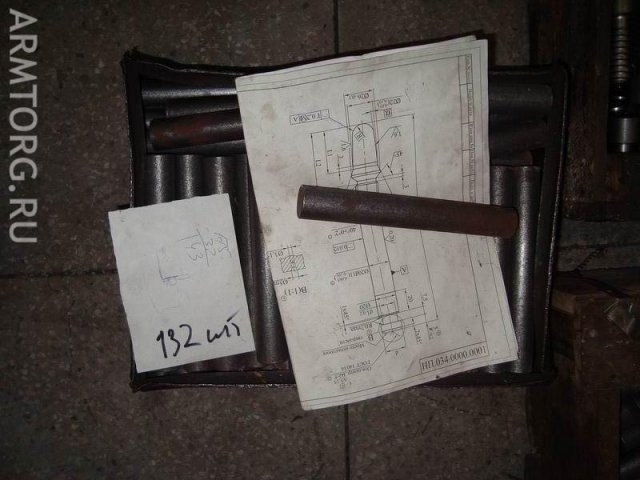

Заготовка штоков для клапанов типа 1с
Заготовки корпусов задвижек типа 2с
Заготовки штоков для регулирующих клапанов типа 10с
Заготовки корпусов для клапанов типа 10с
Заготовки клапанов типа Т-31 и Т-131МС
В 2010 году БКЗ освоил производство аналогов арматуры Таганрогского котельного завода(ТКЗ) на фото клапаны типа Т-31МС
Вид сверху Т-31МС
Вид спереди Т31МС и Т-131МС

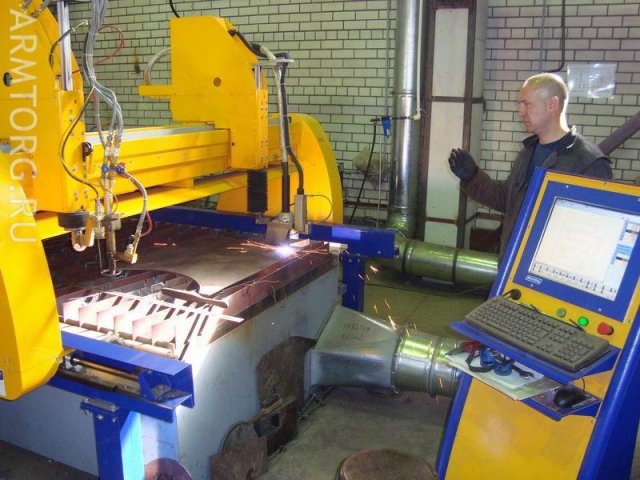

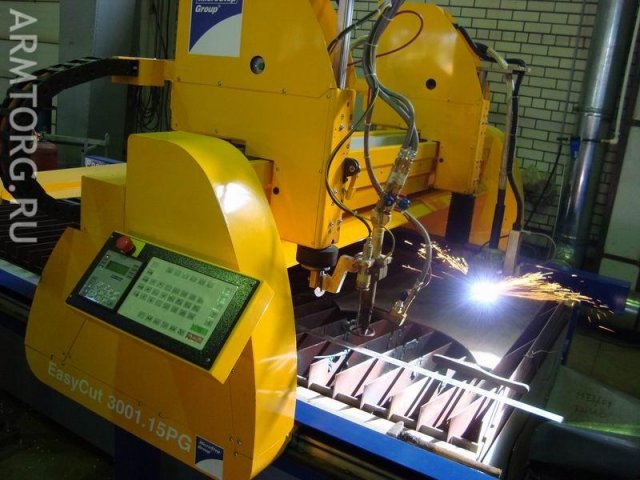

Одна из технологических изэминок ЗАО "БКЗ" - установка плазменной резки
Установка плазмой режет металлические листы толщиной до 32 мм и газом(кислород+пропан) до 100 мм

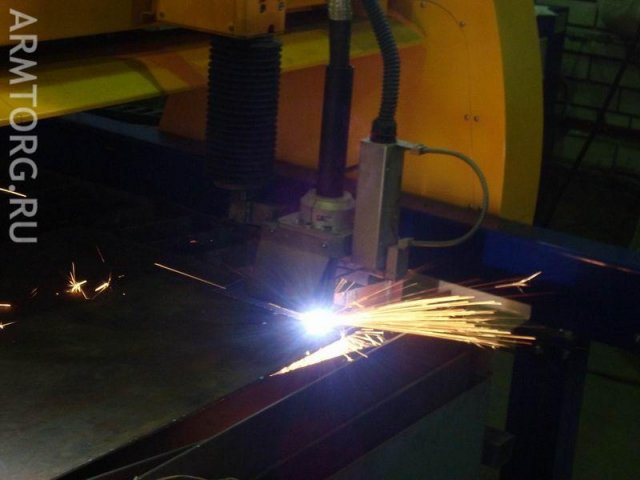

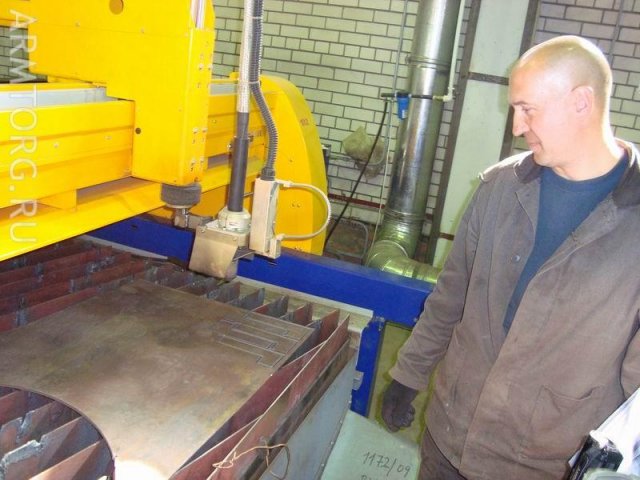

Процесс резки плазмы
И после получаются аккуратные заготовки с рисунком любой сложности

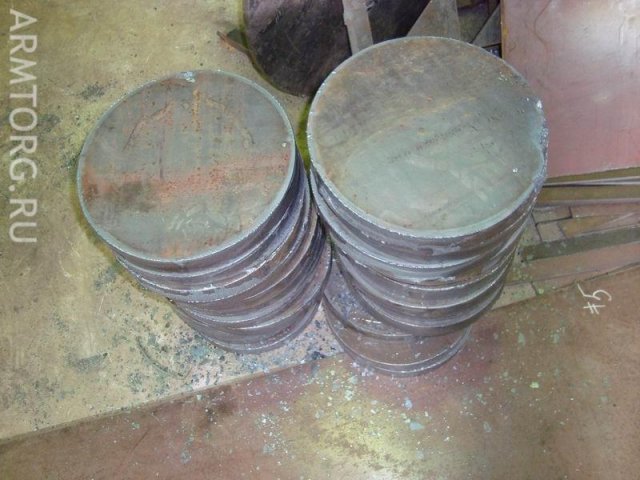

И вот такие круги в том числе
И будущие план-шайбы для грунд букс
И скобы для уплотнительных колец задвижек

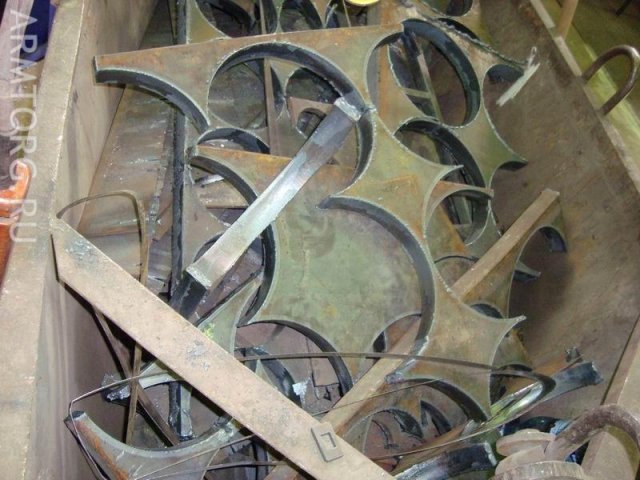

Вот такой металл и был недавно разрезан плазмой

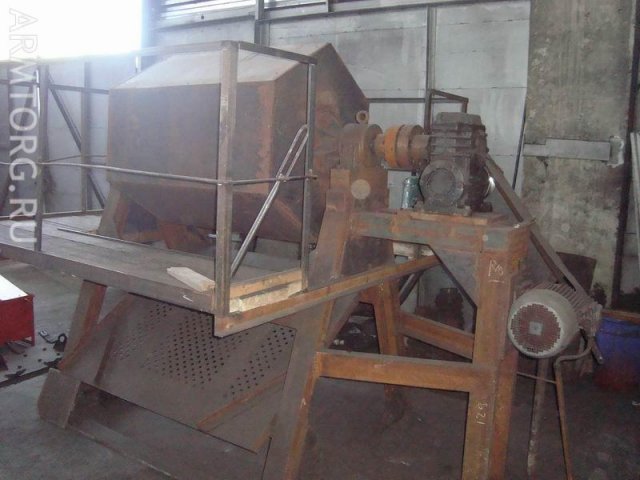

На заводе для оцистки литья используется так называемый "грохотный" барабан - эффективный и надежный способ отбивки от коррозии и грязи

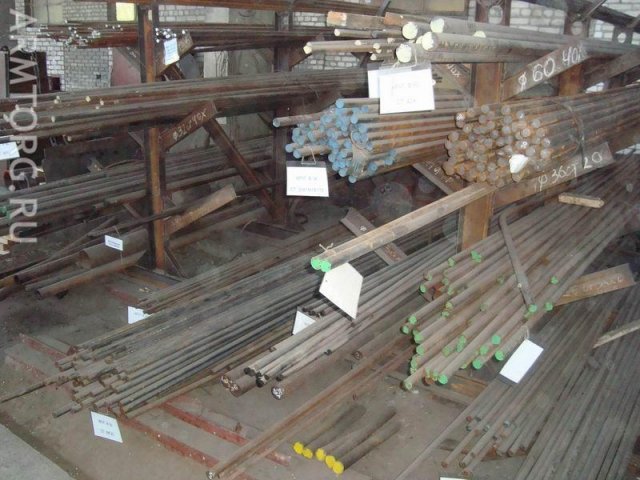

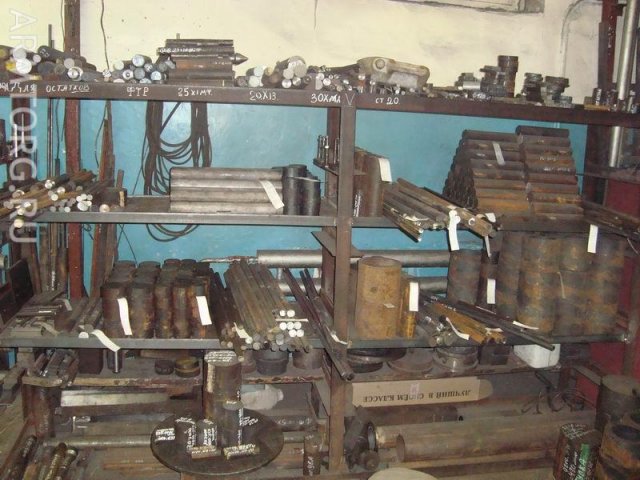

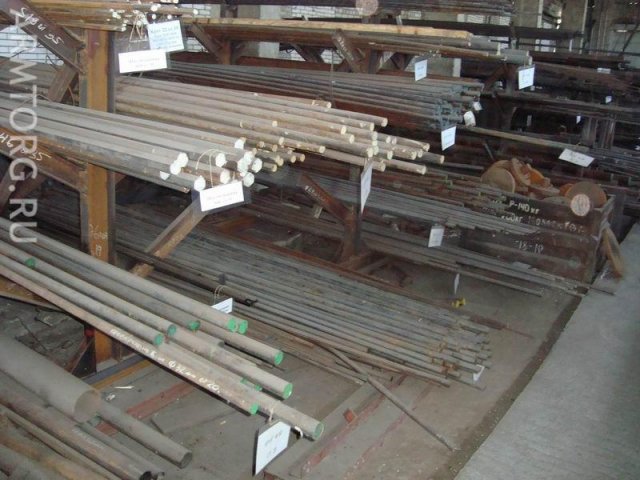

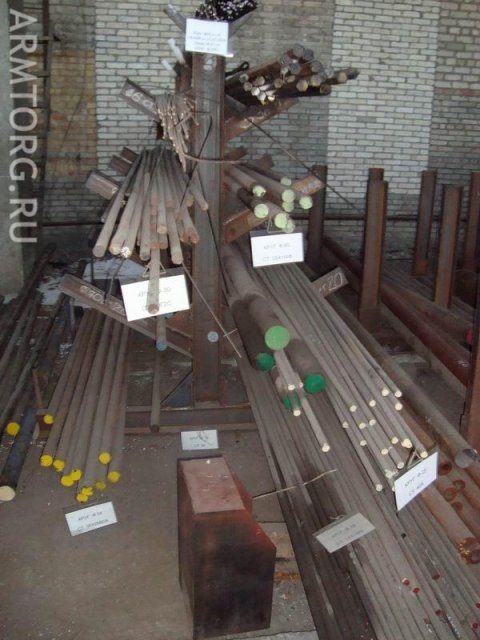

Прутья различных марок сталей на складе металлозаготовок

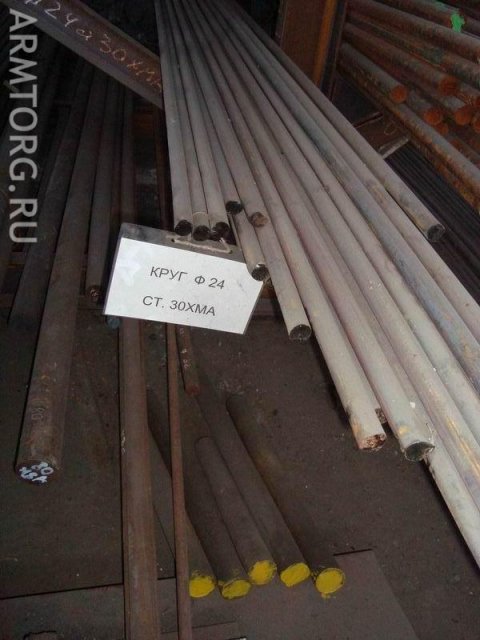

Круг из стали 30ХМА

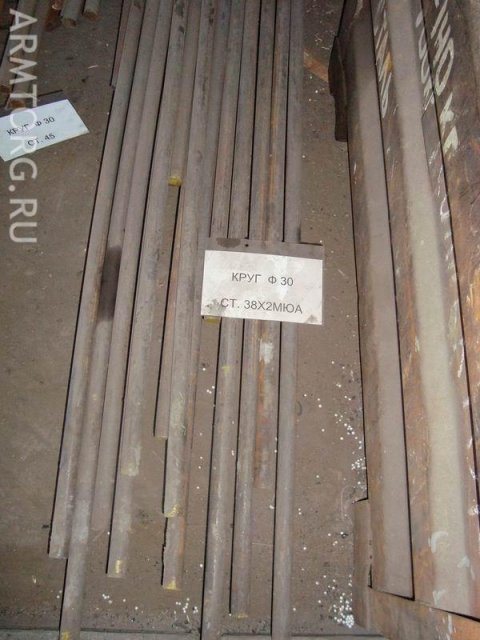

В том числе конструкционная сталь 38Х2МЮА
И еще много подобных ей наименований на складе заготовок

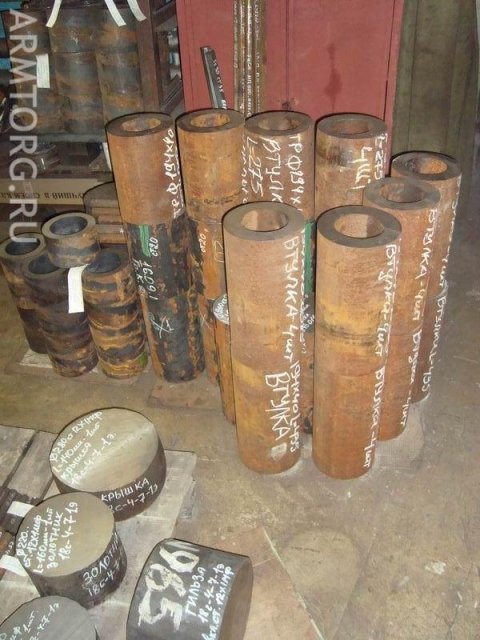

Каждый кругляк, труба или пруток подписан под конкретное назначение будущей детали
Все разложено и имеет свое место

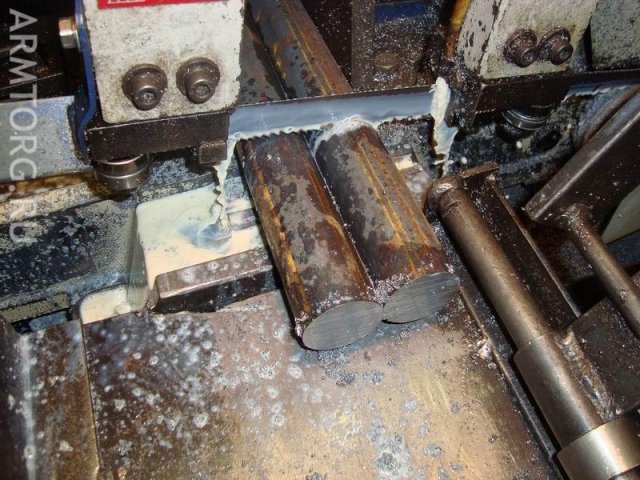

Обязательный аттрибут распиловки белая консистенция называемая СОЖ - смазывающая охлаждающая жидкость

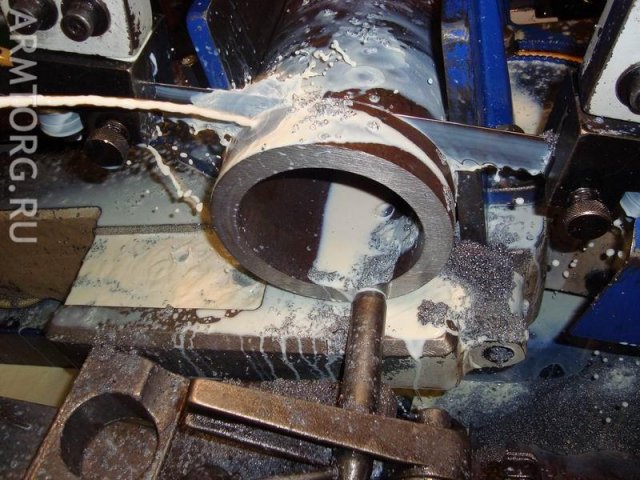

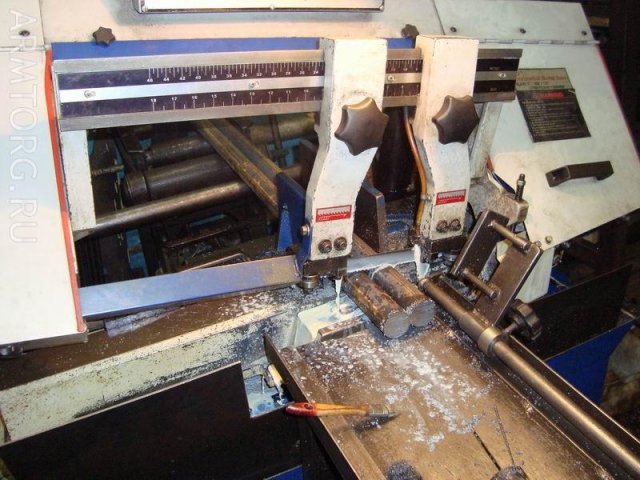

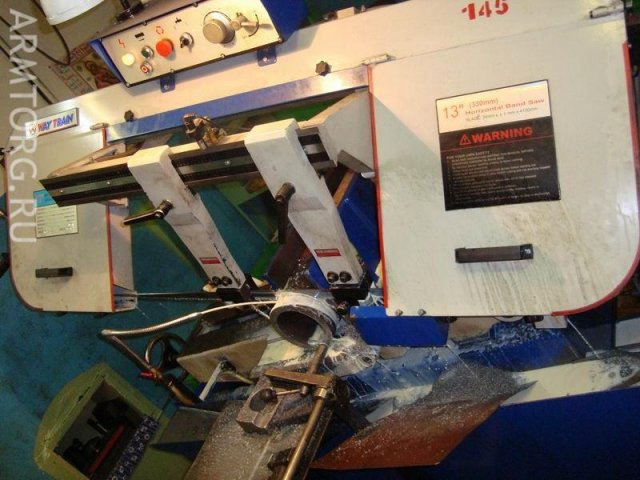

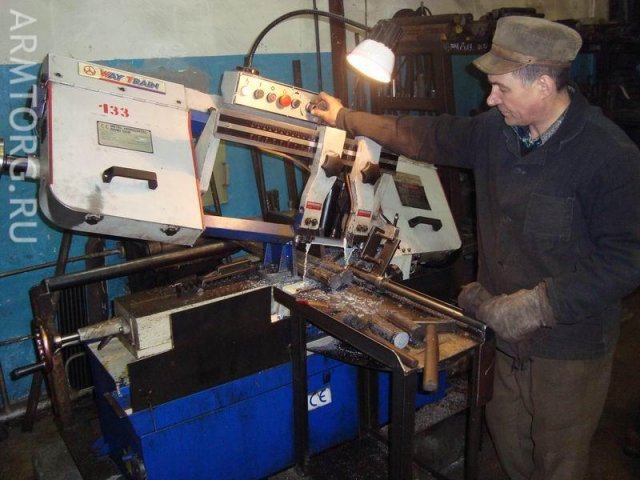

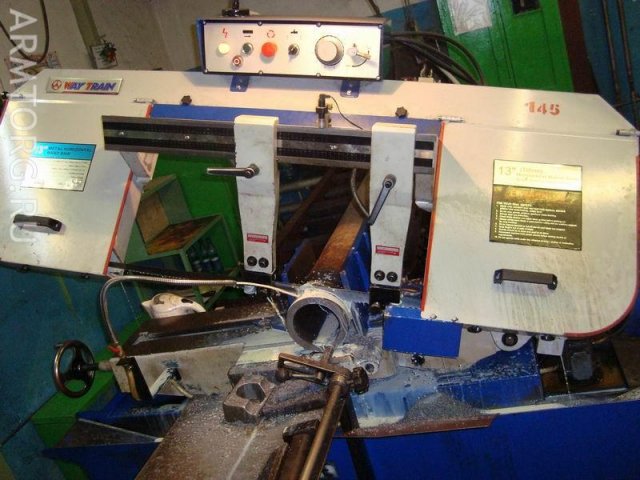

Непосредственный процесс распиловки
Процесс распиловки занимается небольшое время и данная пила способна распилить кругляк диаметром до 350 мм
Как нож сквозь масло!
И такие прутки не помеха
И такие прутки не помеха

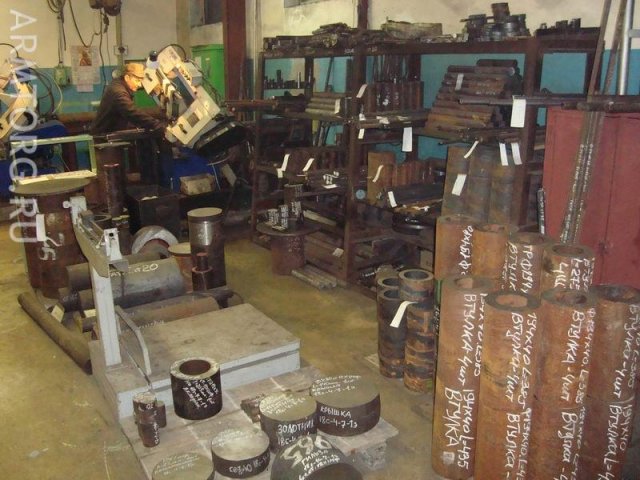

Общий вид на заготовительный участок
Кузня для заготовки мелких деталей

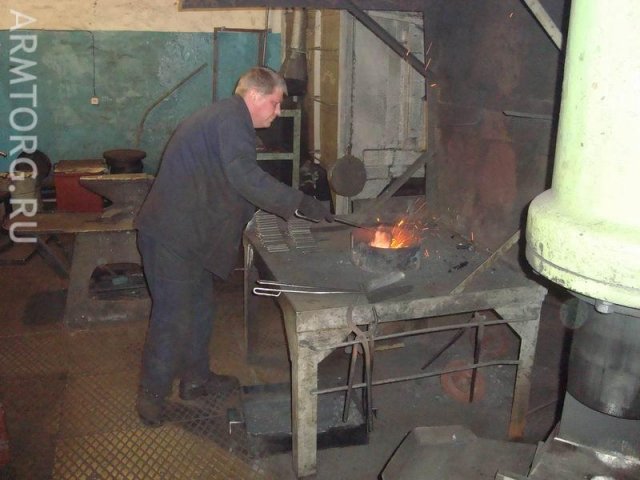

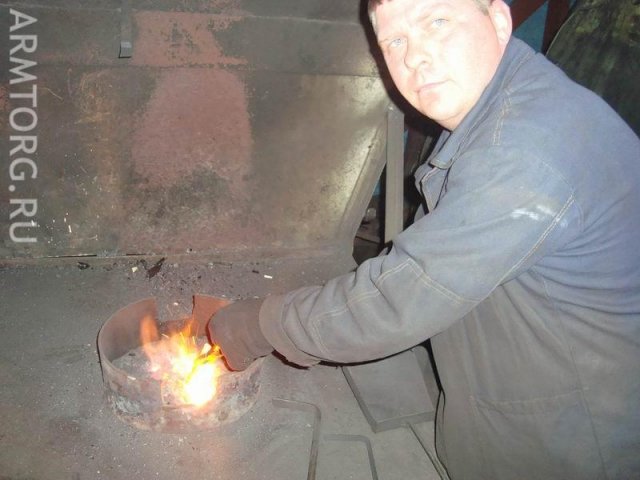

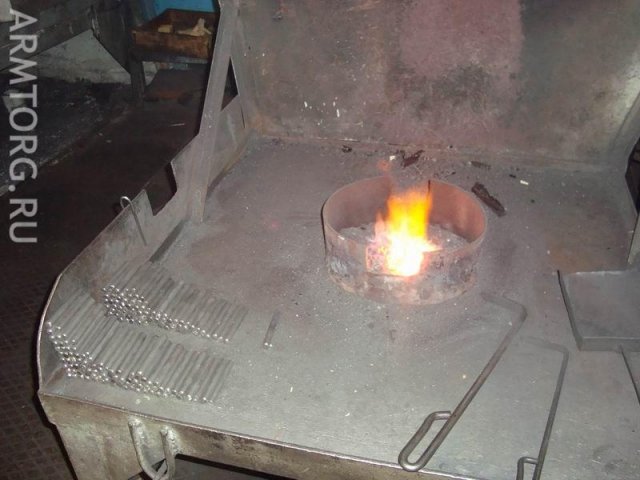

Вот так разжигается кузнечный горн

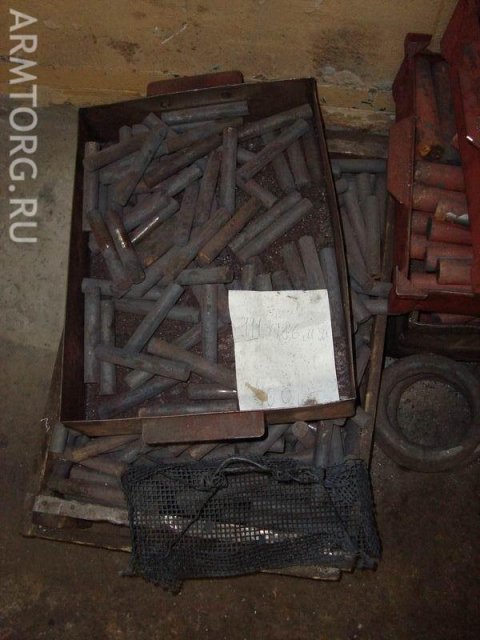

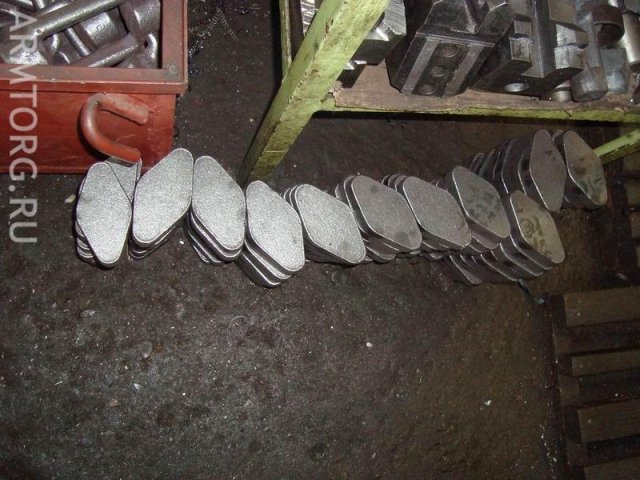

Рядом(с левого края) лежат пртуки - заготовки на будущие шайбы для притяжки планки грунд буксы

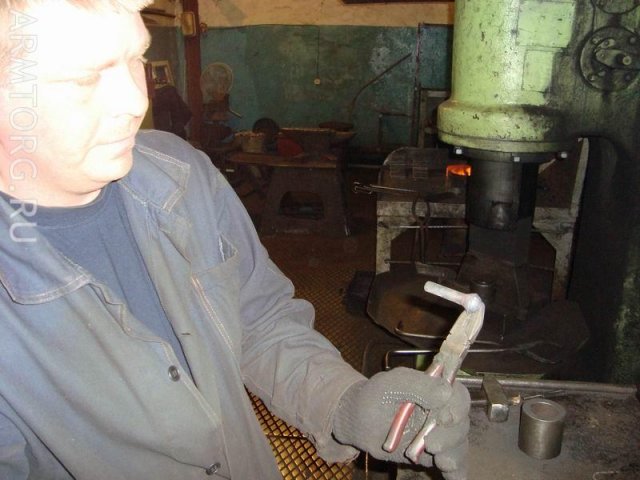

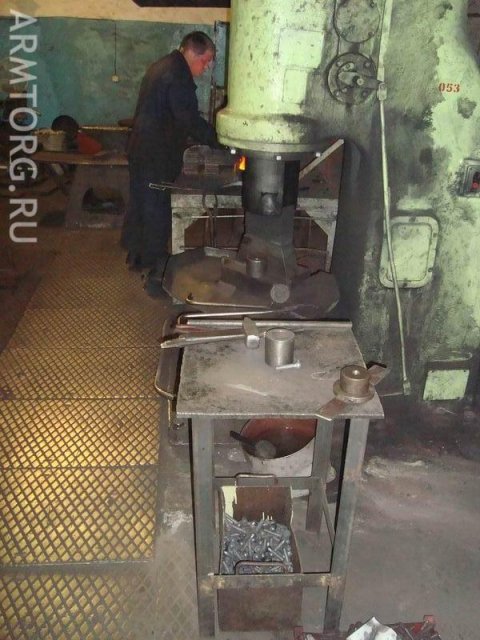

Весь процесс зключается в - разогреве заготовки, ее ковке на мех.прессе, формовке на специальной матрице и охлаждении на воздухе в специальном ящике
И на выходе из обычного прутка получается вот такая шайба со сферической головкой

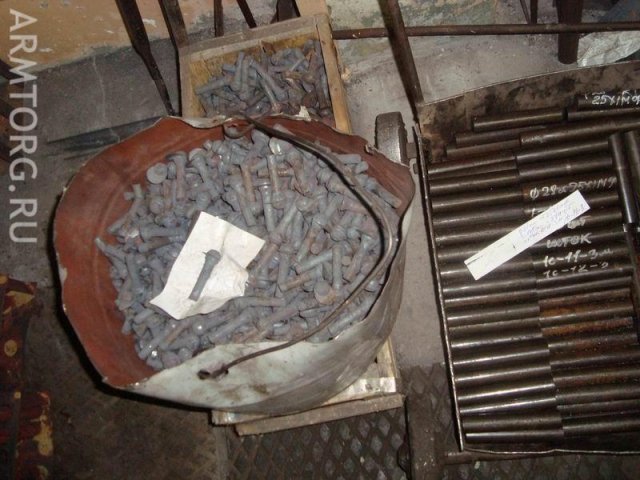

Готовые откидные болты для притяжки планки грунд буксы

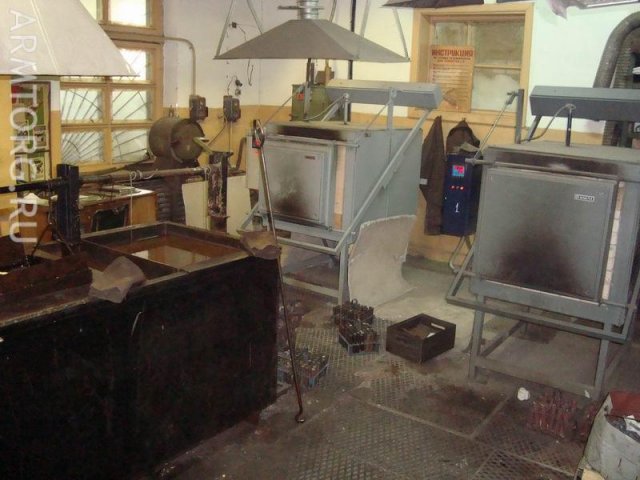

Цех термической обработки - пламенное сердце завода

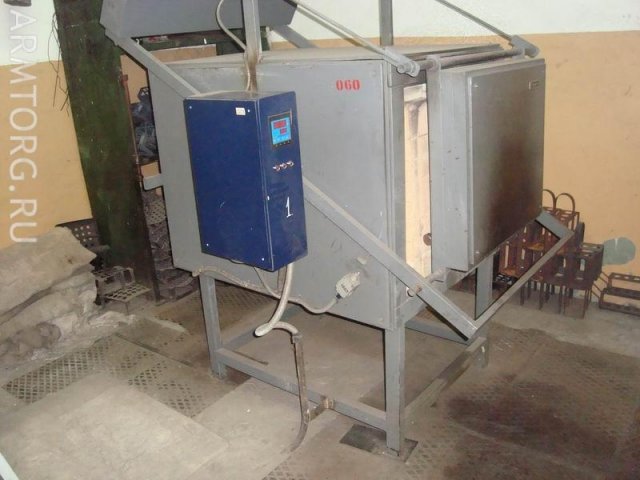

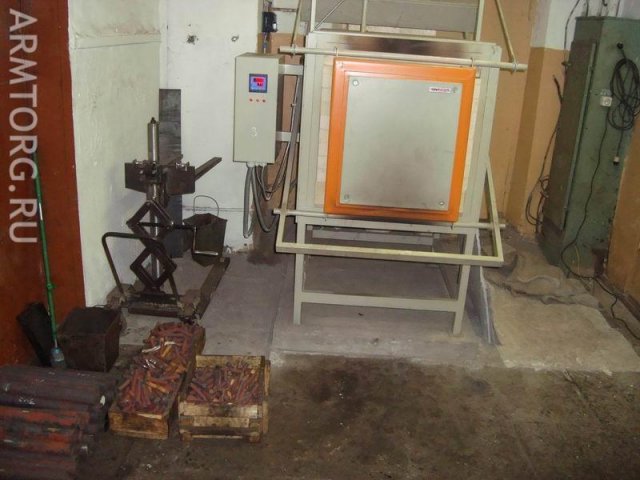

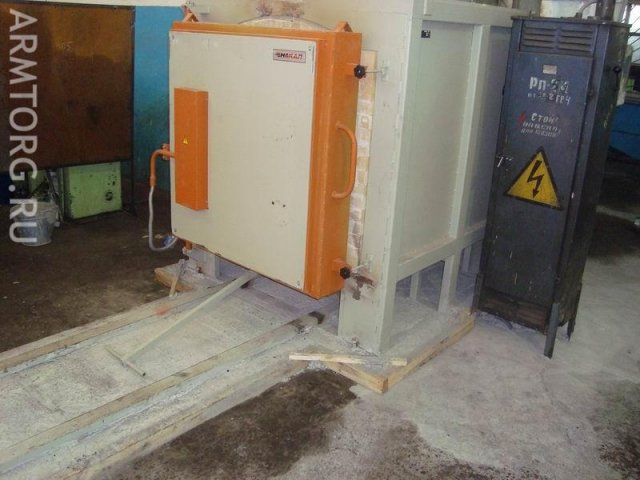

В процессе модернизации на заводе были закуплены печи способные разогреваться до 1150 градусов Цельсия
Всего таких печей несколько
И каждая имеет свое назначение для определнного вида деталей и заготовок
Так например для закалки стали марки ХМ достаточно 730 градусов с учетом + - 20 градусов

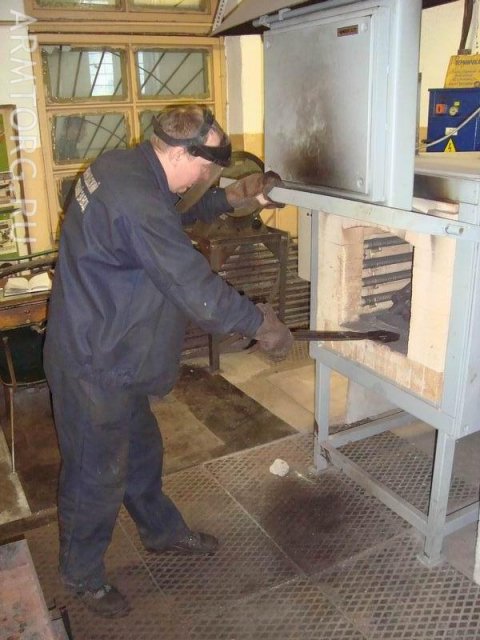

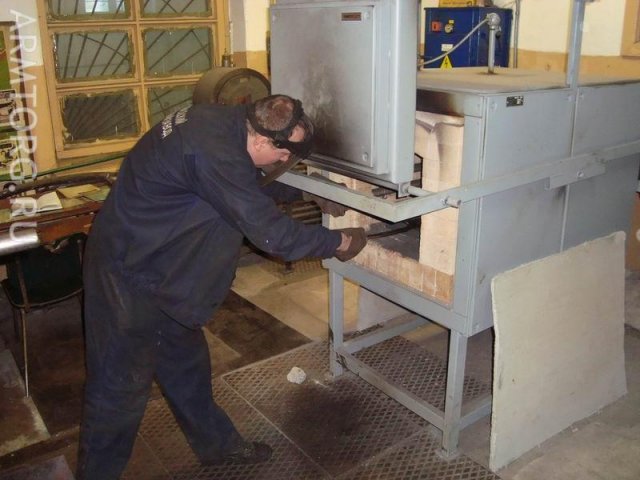

Процесс открывания с последующей выемкой термически закаленных деталей

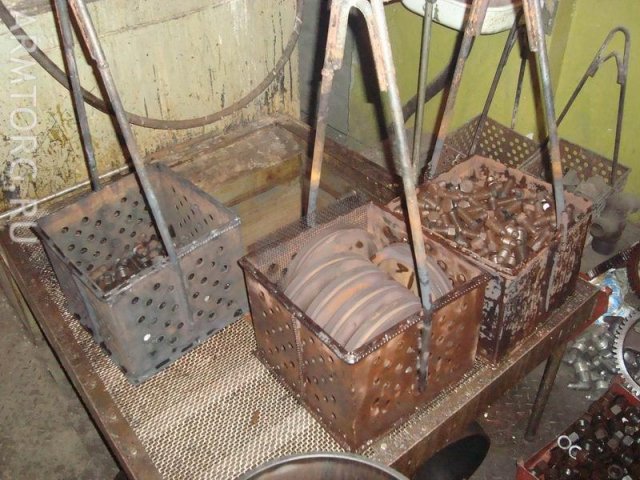

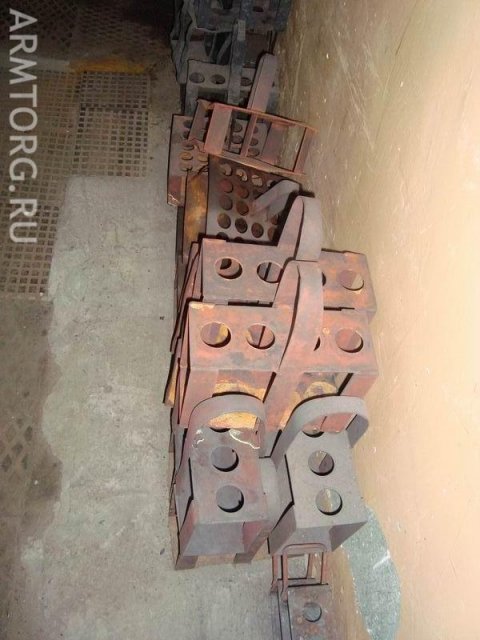

Оснастка для деталей и заготовок
Бассеин с охлаждающей жидксотью. На заводе производится отпуск с последующим охлаждением в бассеин с водой и маслом
Закаленные прутки
И крышки для будущих клапанов производства ЗАО БКЗ

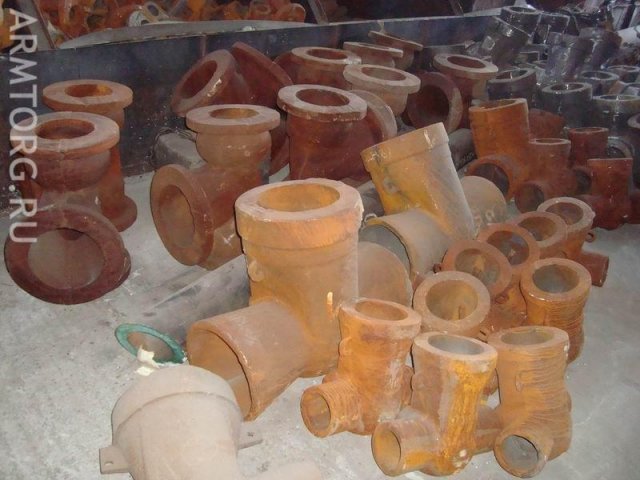

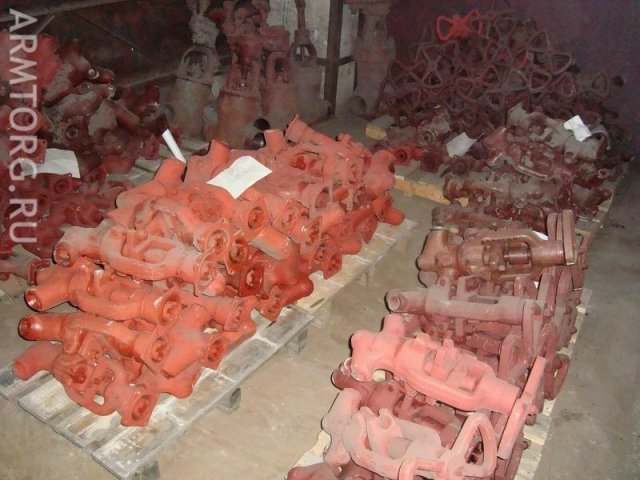

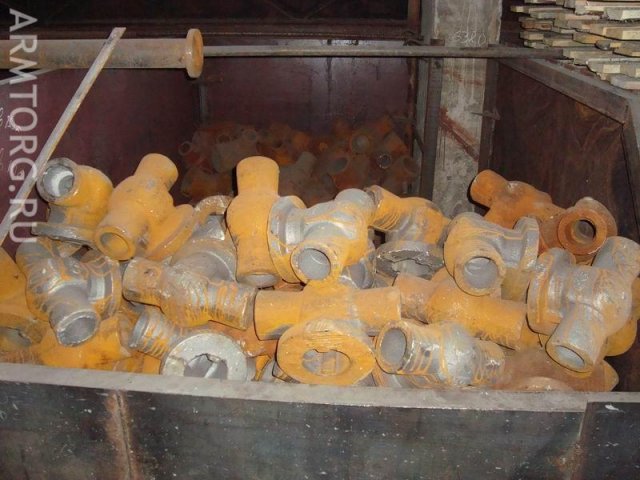

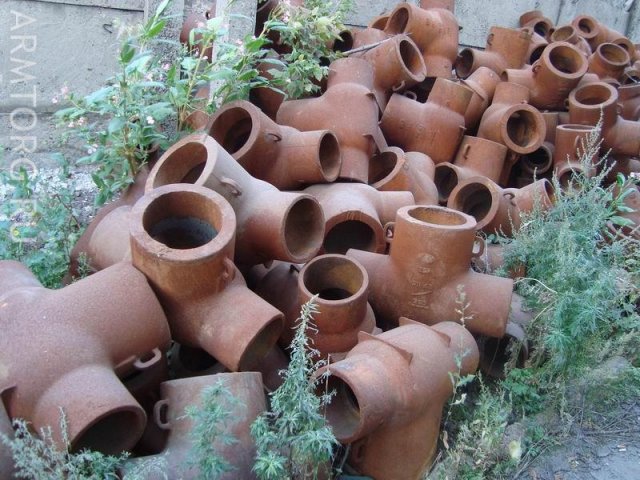

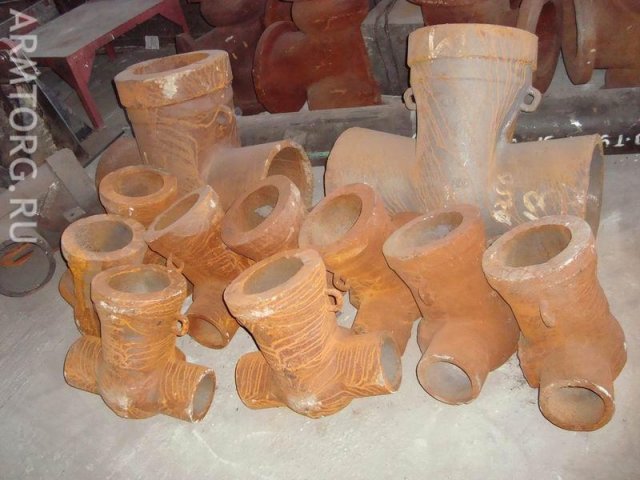

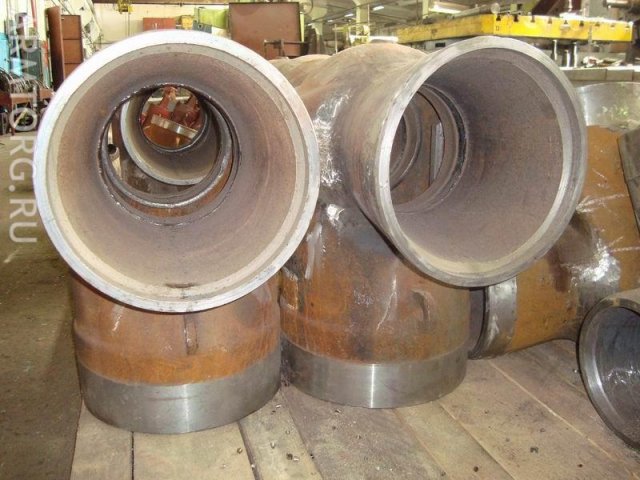

Склад литейных заготовок на фото отливки корпусов задвижек типа 2с DN100 и DN350 мм
В верху отливки для клапанов типа 7с, ниже корпуса задвижек типа 2с

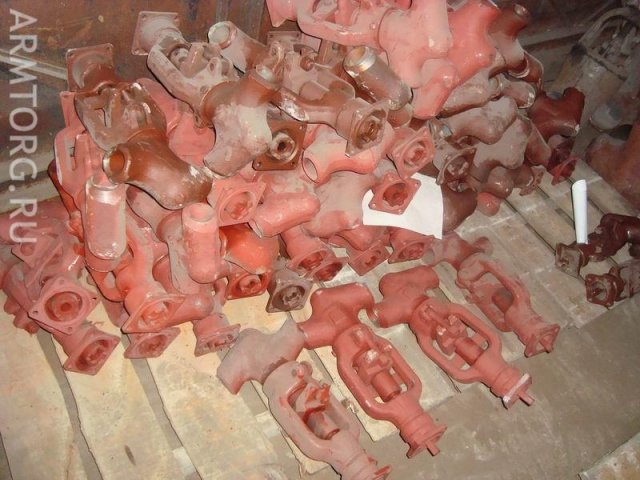

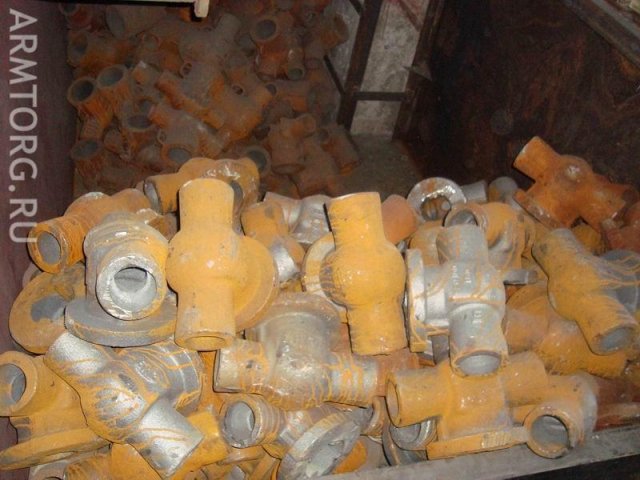

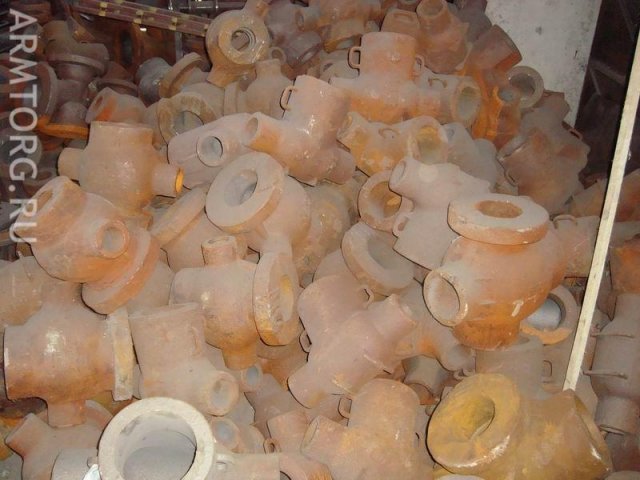

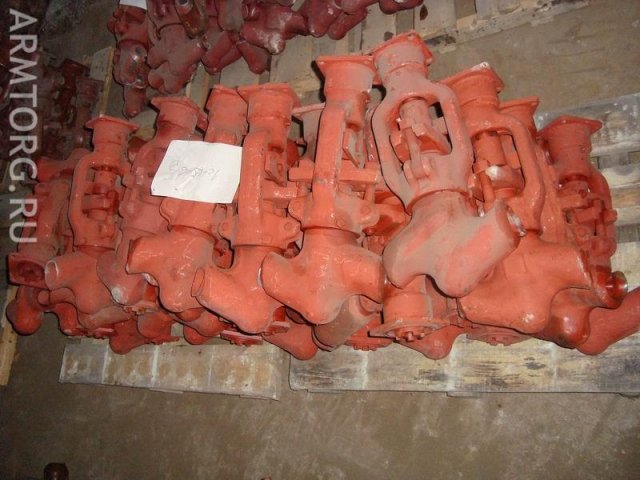

Отливки на клапаны типа 1с
Крышки для задвижек DN100
Крышки и корпуса на клапаны серии 1с
Лите на заводе поставляют проверенные Российские производители. В энергетике все консервативно с проверенными поставщиками

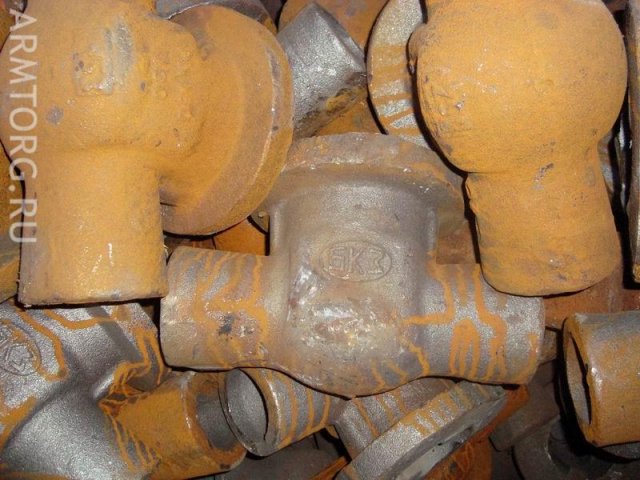

Марка ЗАО "БКЗ" стоит на надежных отливках
Отливки клапанов серии 4с и 6с

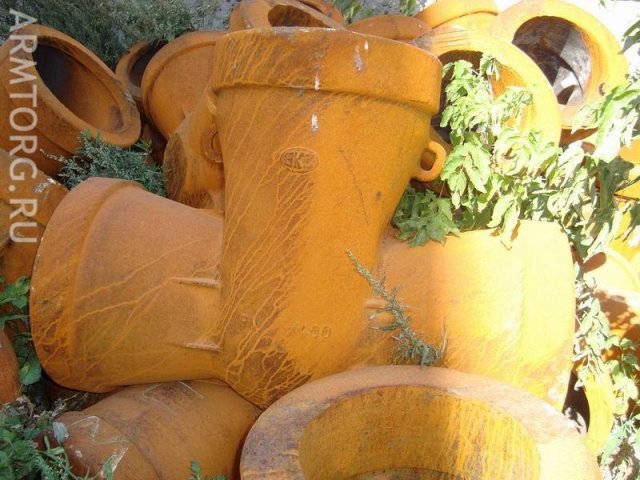

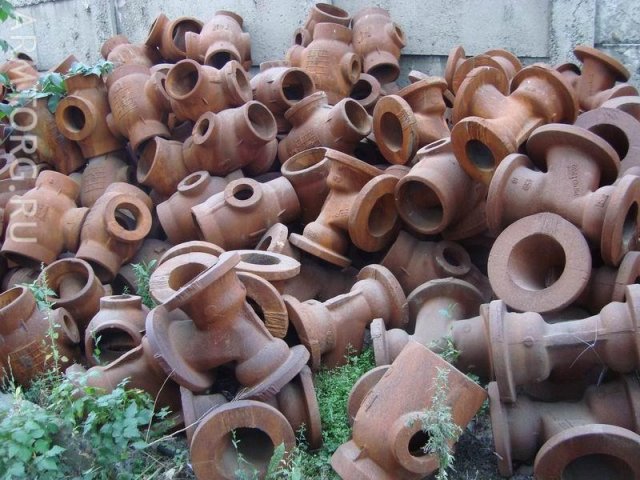

Любезно предоставленными заводчанами фото свидетельствуют о заводских запасах. На фото отливки лкапанов серии 7с и 6с
Отливки на клапаны серии 4с DN250 PN6.3 МПа
Установка для УЗК контроля
Обязательным контролем литейных заготовок является УЗК контроль

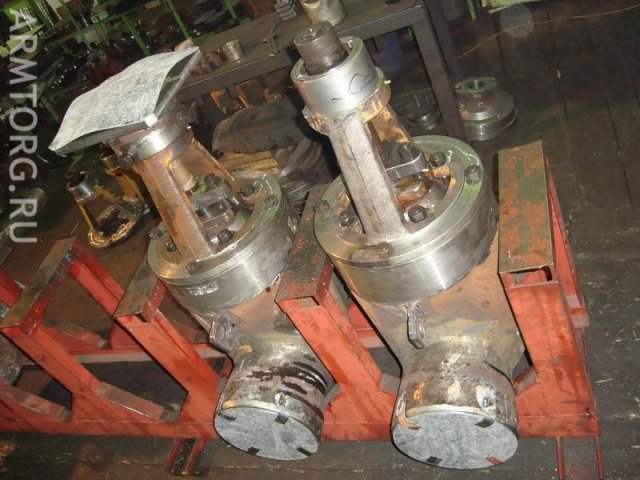

Экспериментальная серия задвижек ЗАО БКЗ серии 2с DN400 PN6.3 МПа

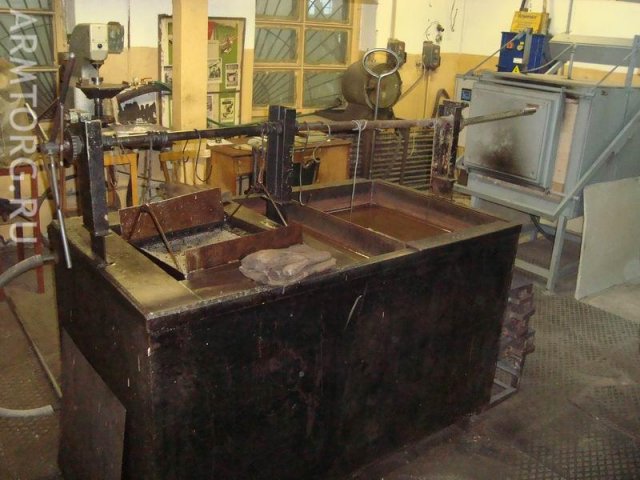

Одной из визитных карточек завода является процесс - карбонитрации
Карбонитрация — это технический процесс металлургического изменения поверхности, используемый для повышения твёрдости поверхности металла, тем самым снижая его износ. Во время этого процесса, атомы углерода и азота диффундируют в структуру металла, создав

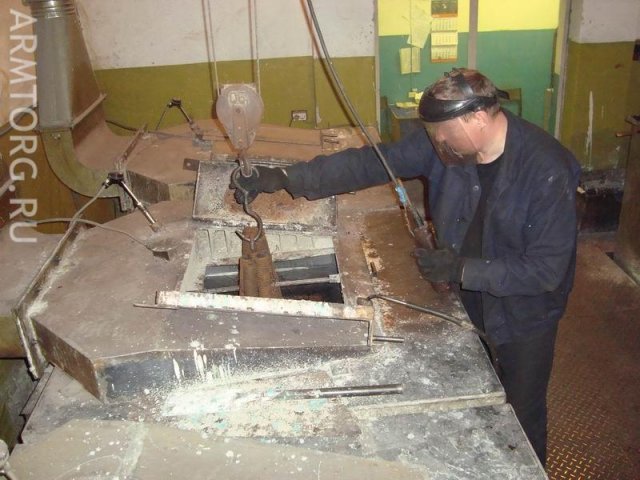

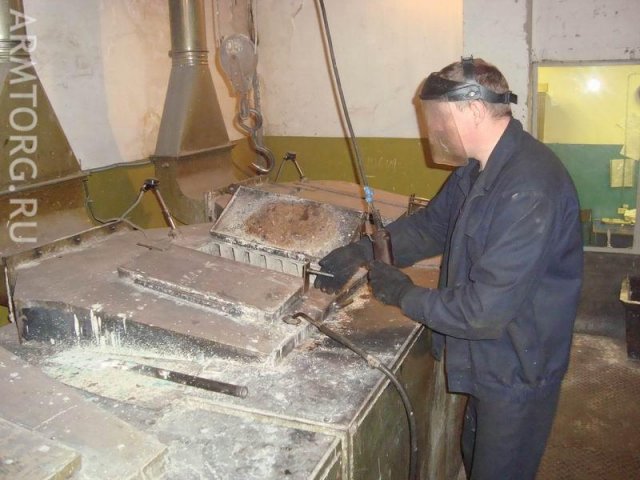

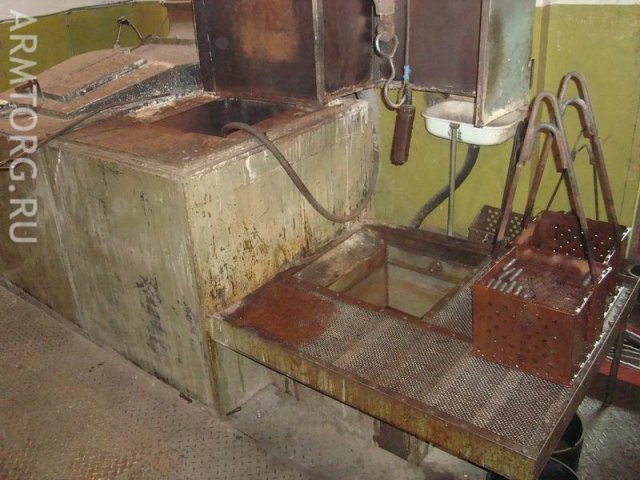

выемка деталей происходит из ванны с кипящим расплавом солей температурой в 560 градусов Цельсия

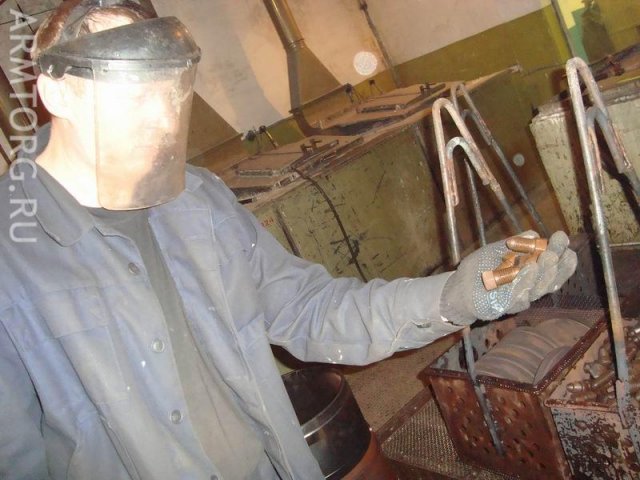

Только что вынутые детали охлаждаются на воздухе
Карбонитрация является более стойким способом упрочнения поверхности и по сути является аналогом и альтернативой процессу азотации
При таком методе повышается корозионная и эрозионная стойкость уплотняемой поверхности металла
И как результат получаются прочные и износостойкие карбонитрованные детали

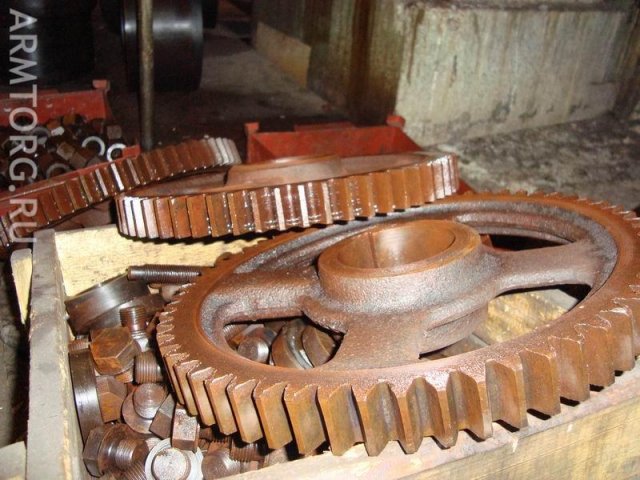

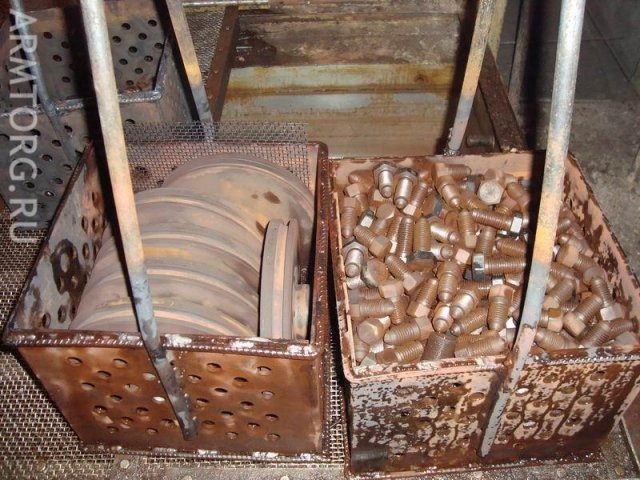

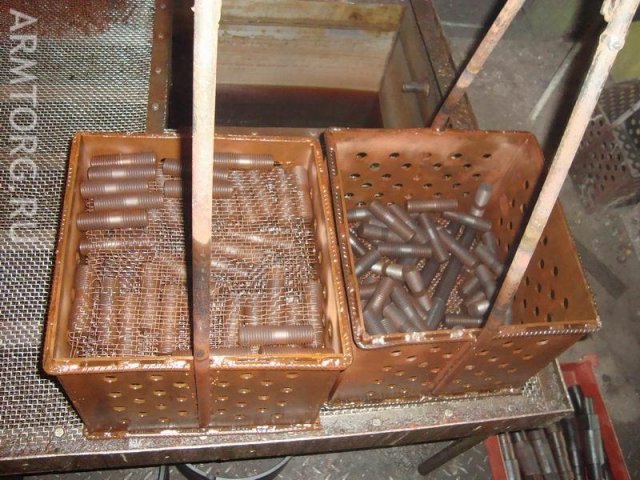

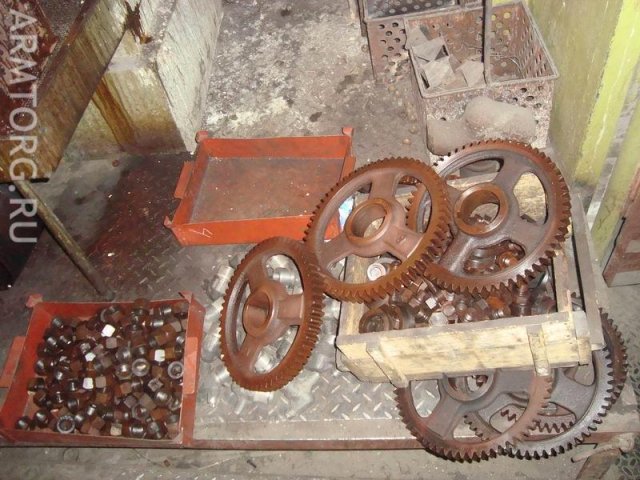

Карбонитрацию проходят также болты, шестерни редукторов арматуры и прочие датели где необходима особая прочность и надженость в работе
Карбонитрацию проходят также болты, шестерни редукторов арматуры и прочие датели где необходима особая прочность и надежность в работе

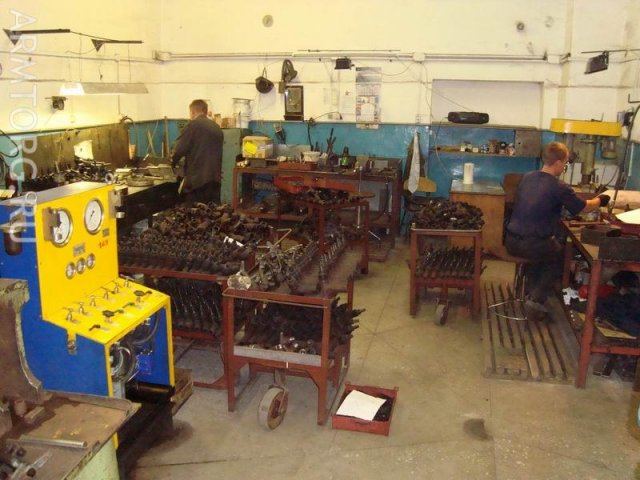

Участок сборки: общий вид

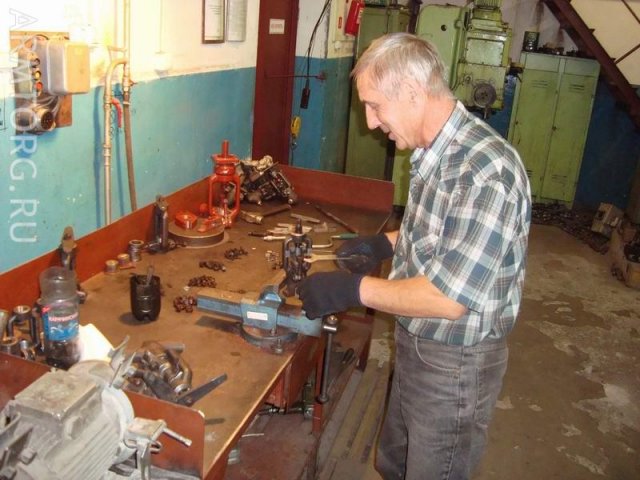

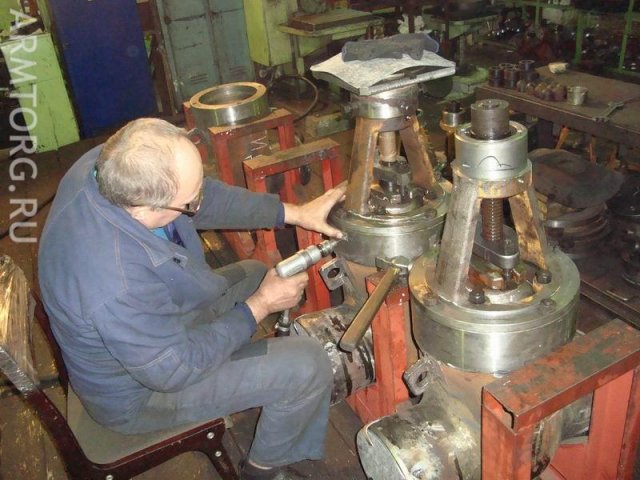

Процесс сборки вентиля серии 1с
На сборочном участке ЗАО БКЗ сборку производят в ручную доверяя профессионалам
Корпусы вентилей после карбонитрации приобретают коричневато-благородный оттенок

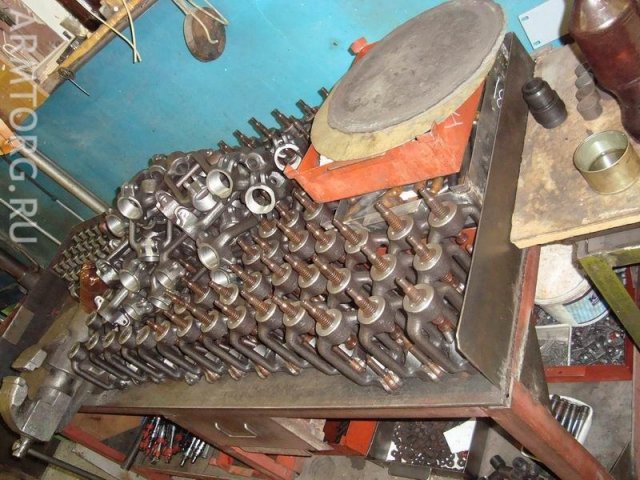

Бугели со штоками готовы к сборке

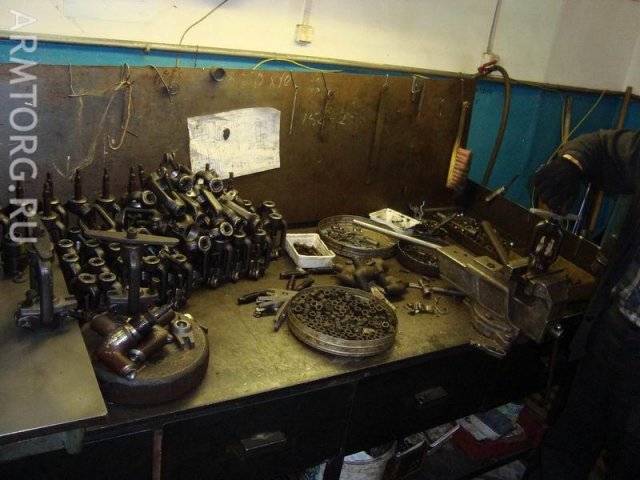

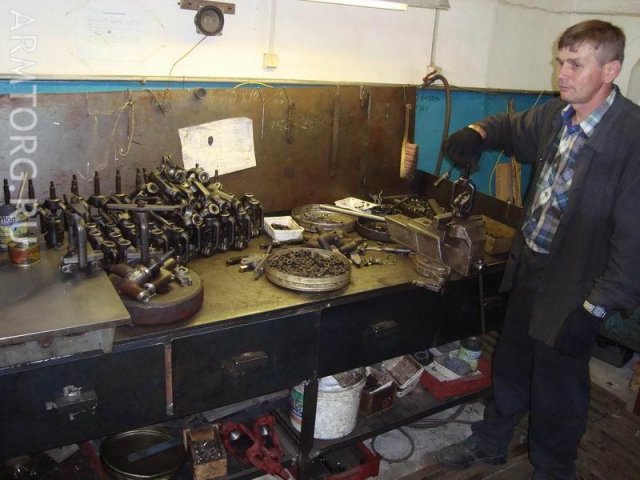

Рабочий стол на участке сборки ЗАО "БКЗ"

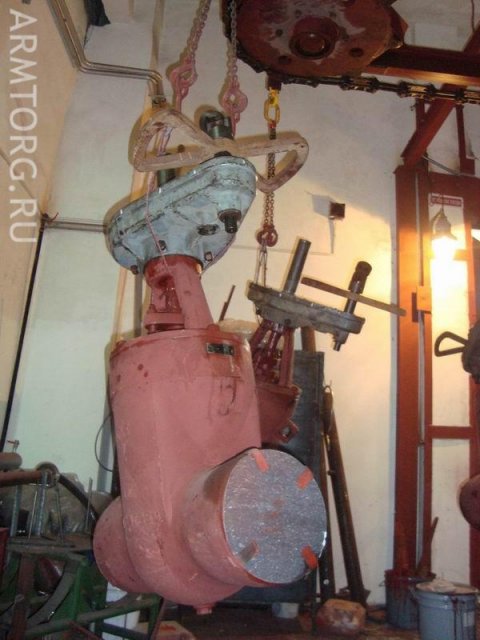

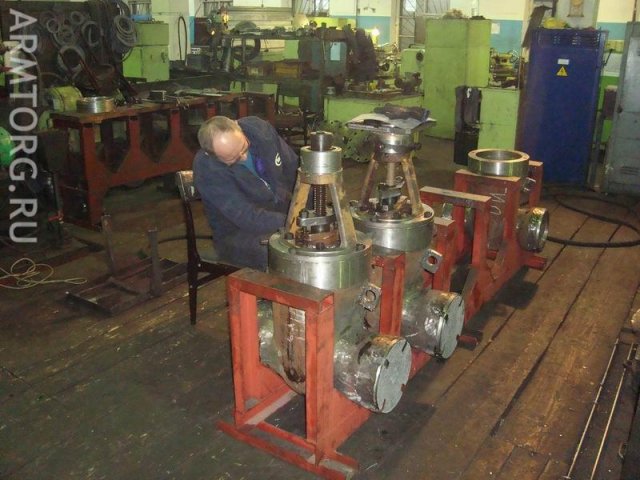

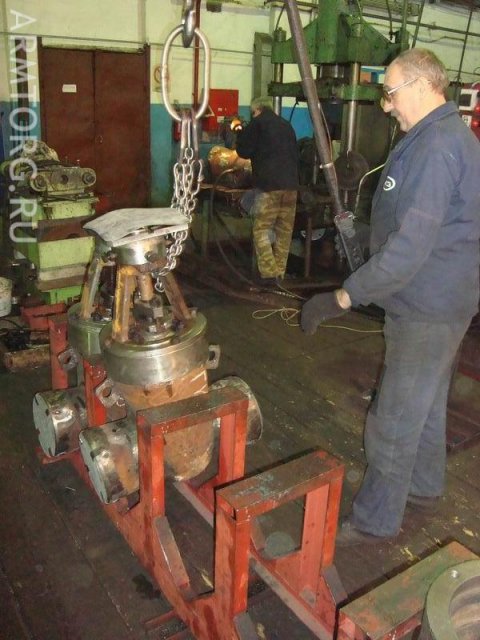

Из серийного сборочного участка небольшой арматуры мы переходим к сборочному участку крупной арматуры производимой ЗАО "БКЗ"

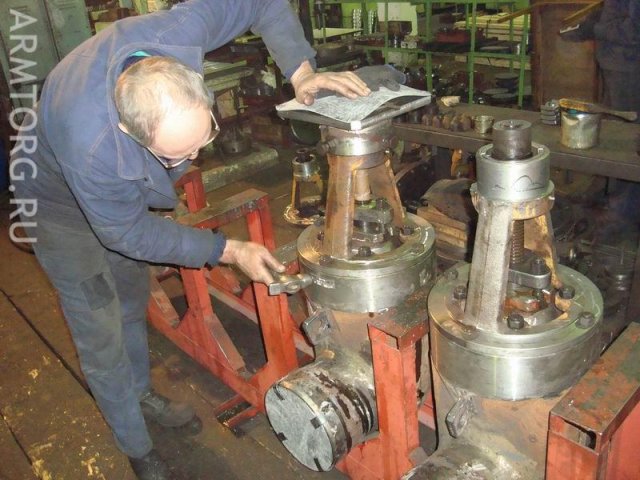

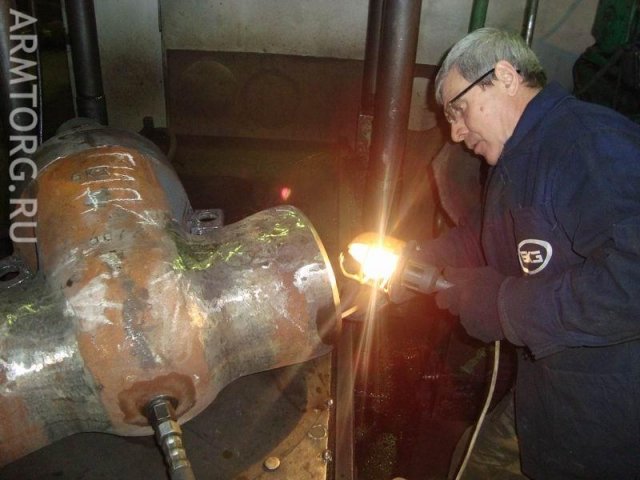

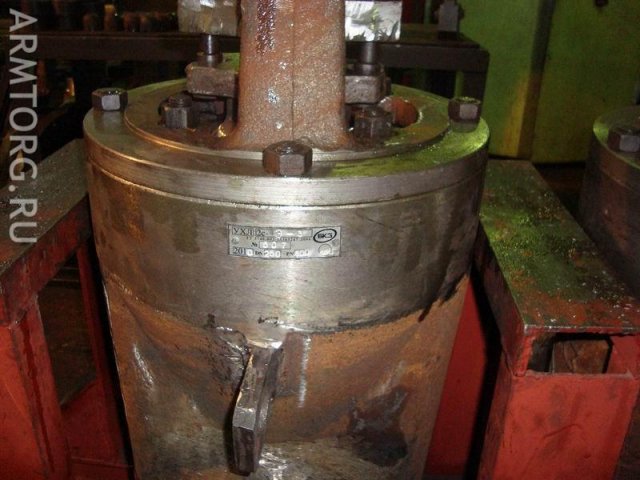

Финишный процесс засверловки и прикрепления шильдика с обозначением изделия в данном случае задвижки DN 200 PN6.3 МПа
Финишный процесс засверловки и прикрепления шильдика с обозначением изделия в данном случае задвижки DN 200 PN6.3 МПа
И вот шильд на своем месте
Изделия готовы к последующему испытанию на герметичность и последующей окраске
Куда задвижку немедленно и отправляют
На испытания.....
Участок испытания арматуры на герметичность

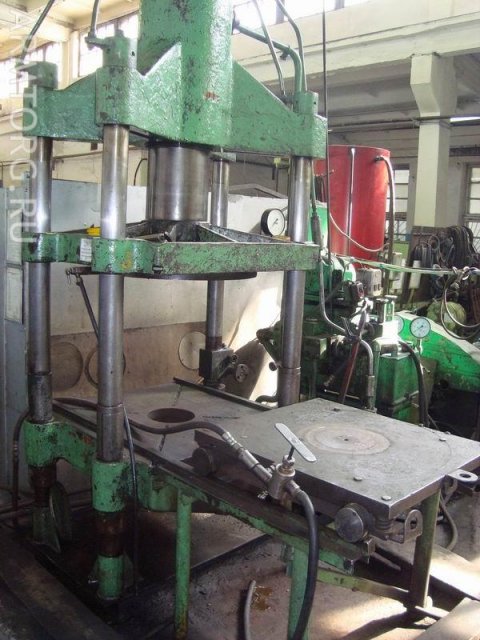

Спеиальный пресс способен нагнетать давление до 400 атмосфер

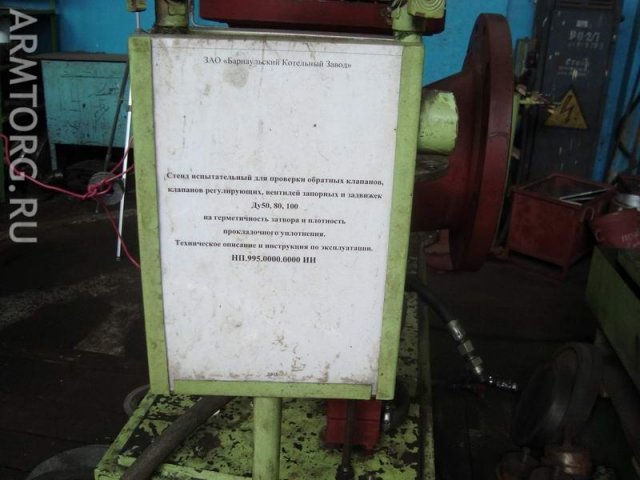

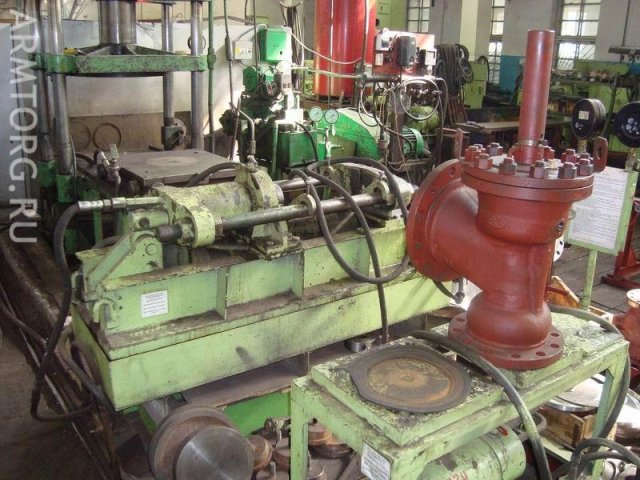

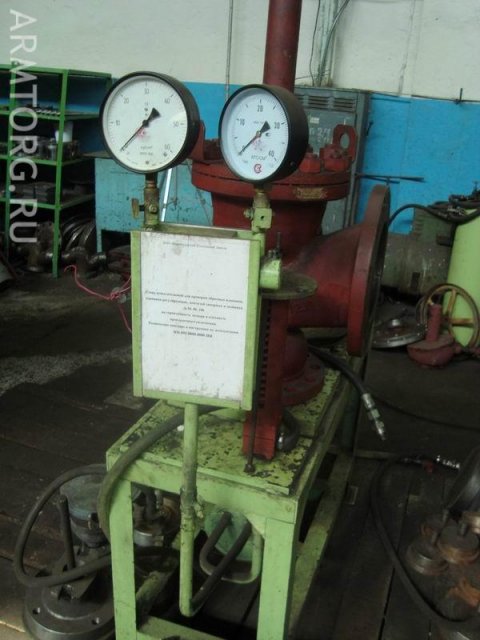

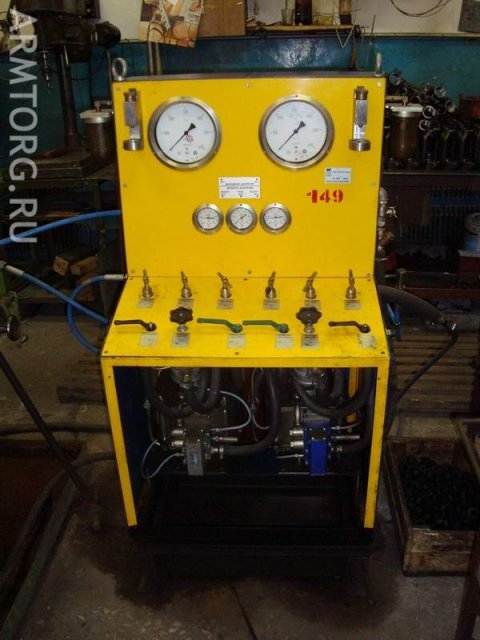

Стенд испытательный для проверки обратных клапанов, клапанов регулирующих, вентилейй запорных и задвижек DN50, 80 , 100 мм на герметичность затвора и плотность прокладочного уплотнения
Стенд испытательный для проверки обратных клапанов, клапанов регулирующих, вентилейй запорных и задвижек DN50, 80 , 100 мм на герметичность затвора и плотность прокладочного уплотнения

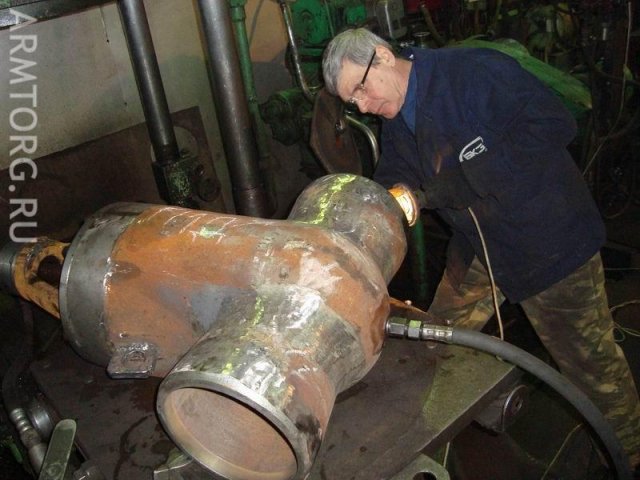

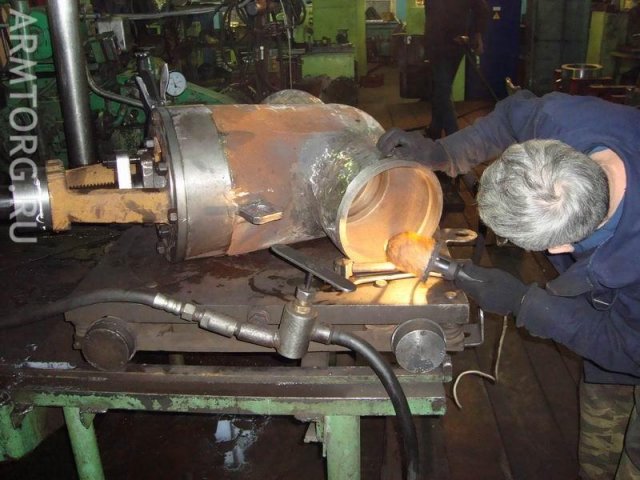

Пробное давление которое проходит задвижка давлением 10,0 МПа на герметичность затвора и уплотнений равно 15,0 МПа. Во время испытания контролер вниательно осматривает задвижку на наличие и исключение любых протечек
Пробное давление которое проходит задвижка давлением 10,0 МПа на герметичность затвора и уплотнений равно 15,0 МПа. Во время испытания контролер вниательно осматривает задвижку на наличие и исключение любых протечек
Пробное давление которое проходит задвижка давлением 10,0 МПа на герметичность затвора и уплотнений равно 15,0 МПа. Во время испытания контролер вниательно осматривает задвижку на наличие и исключение любых протечек
Пробное давление которое проходит задвижка давлением 10,0 МПа на герметичность затвора и уплотнений равно 15,0 МПа. Во время испытания контролер вниательно осматривает задвижку на наличие и исключение любых протечек

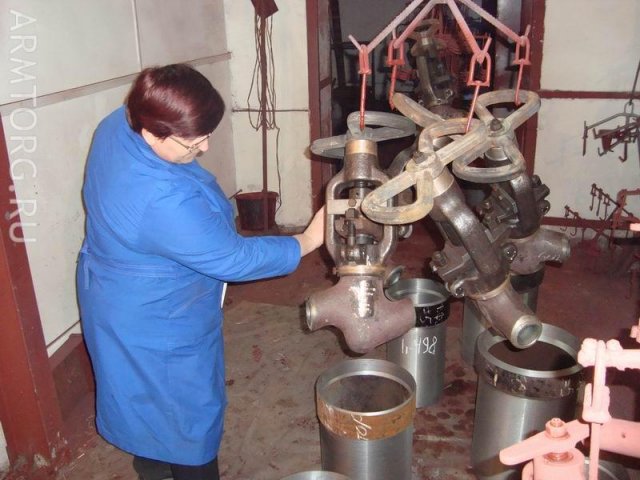

После испытания арматуре необходимо пройти контроль на допуск к покраске

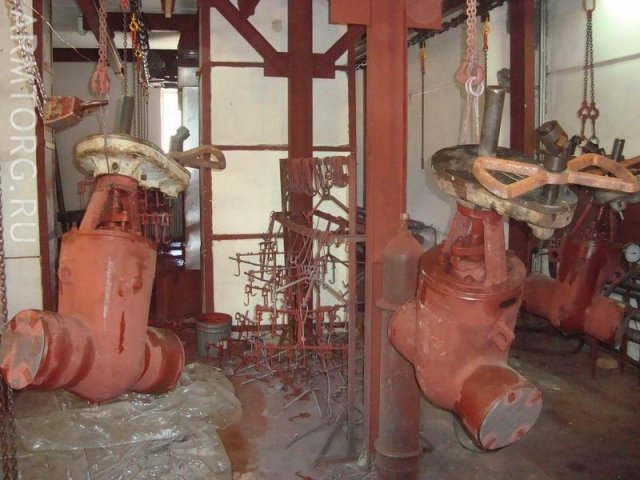

И уже после окраски
Любого изделия

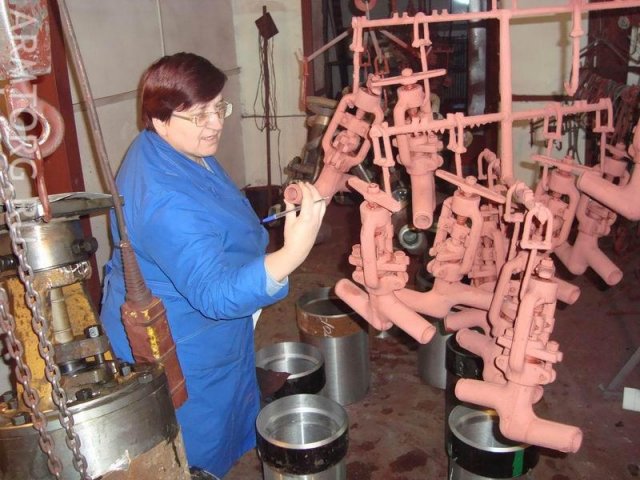

Пройти контроль окрашенности и защиты от коррозии изделия

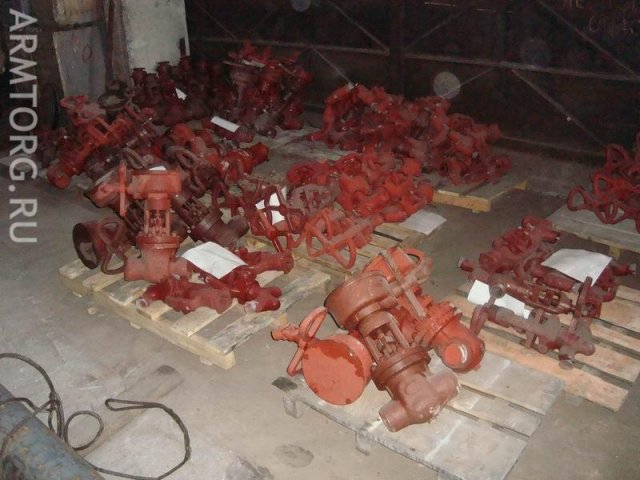

И только после этого собранная, испытанная и окрашенная продукция попадает на склад
И только после этого собранная, испытанная и окрашенная продукция попадает на склад
Где и ждут своего часа

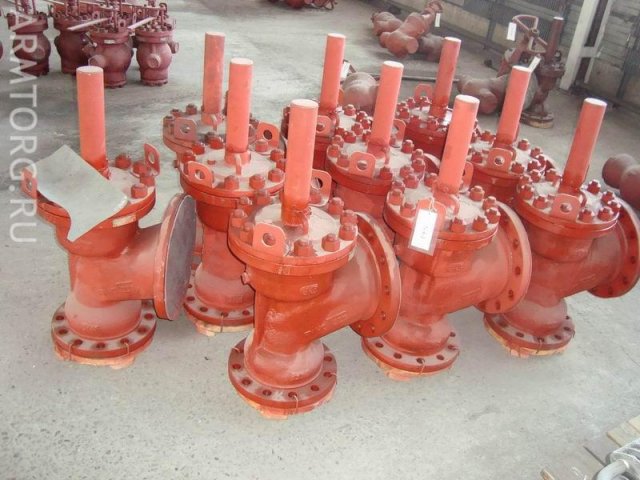

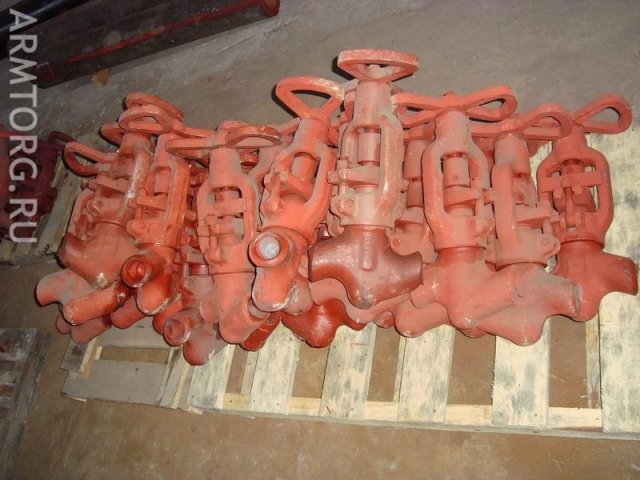

Клапаны типа 1с с маховиком
Клапаны типа 1с под электропривод
Клапаны типа 1с под электропривод

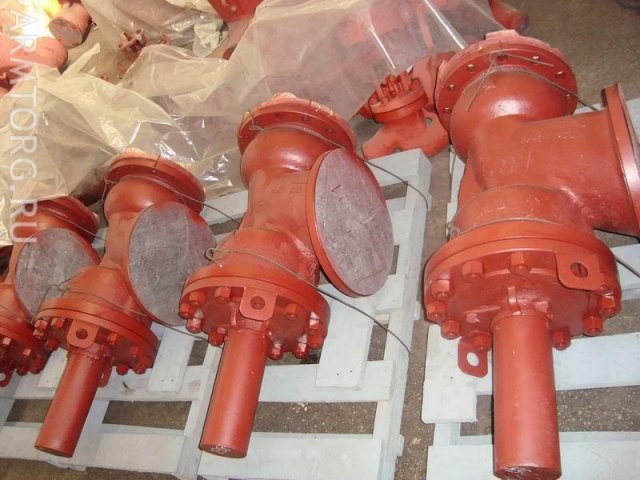

На всех клапанх стоят защитные паронитовые заглушки, чтобы не повредить уплотнительное седло и шток

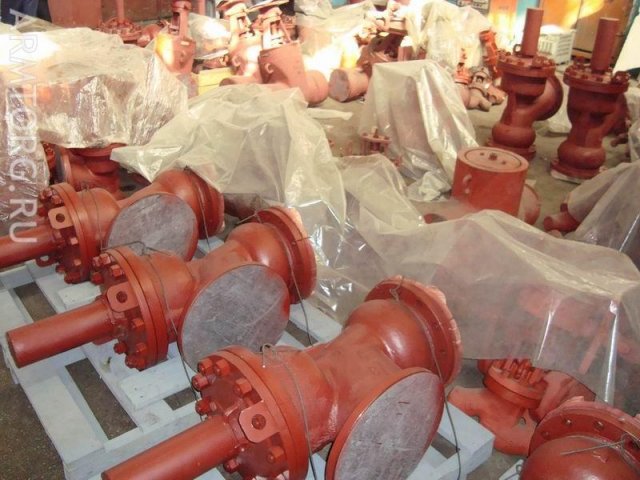

Упакованные изделия с завода смотрятся эффектно
Перед отправкой

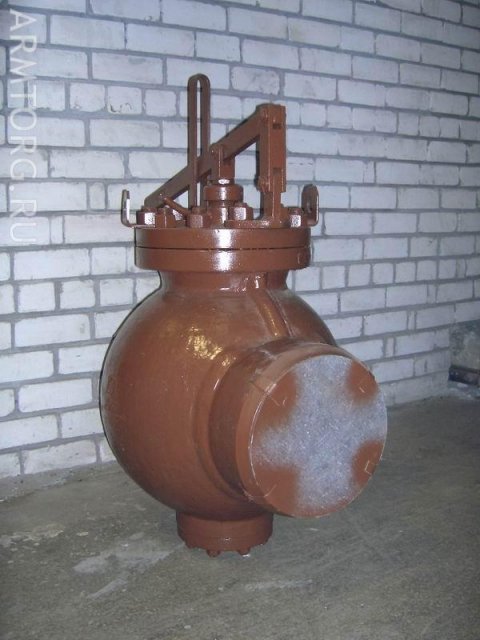

Готовое изделие: клапан импульсный типа 7с-6-3(2)

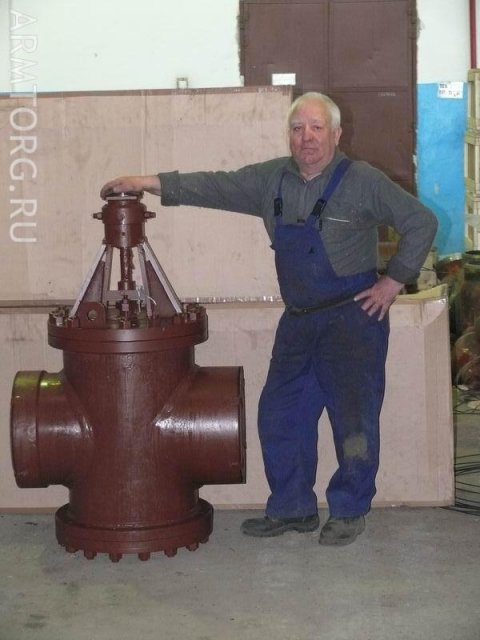

Почетная задвижка

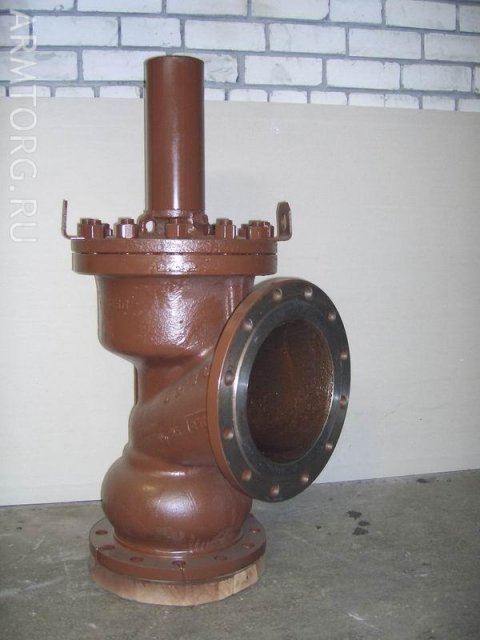

Готовое изделие: клапан типа 6с пр-ва. ЗАО "БКЗ"
