Код ОКП 37 4250| Наименование | 17с50нж |
| Корпус, крышка | Сталь 25Л |
| Диск, втулка | Сталь 20Х13 |
| Шток | 20Х13 / сталь 40 |
| Пружина | 50ХФА |
| Прокладка | АД1М-1 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Диаметр номинальный, DN, мм | 50 | 80 | ||
| Диаметр отверстия в седле dc, мм | 40 | 63 | ||
| Допустимые протечки в затворе, см3/мин | 5-для воздуха 1-для воды | 10-для воздуха 2-для воды | ||
| Площадь сечения седла Fc, мм2, не менее | 1257 | 3117 | ||
| Давление номинальное на входе РN, МПа (кгс/см2) | 4,0 (40) | |||
| Давление номинальное на выходе РN, МПа | 1,6 (16) | |||
| Давление полного открытия Рпо, МПа (кгс/см2), не более | Для газообразных сред- 1,15 Рн Для жидких сред- 1,25 Рн | |||
| Давление закрытия Рз, МПа (кгс/см2), не менее | 0,9Рн | |||
| Противодавление Рп, МПа (кгс/см2) | 0 | |||
| Пределы давлений настройки пружины, Рн, МПа (кгс/см2) | 1,6-2,0 (16-20) 2,0-2,8 (20-28) 2,8-4,0 (28-40) | |||
| Температура окружающей среды, ºС | От минус 40 до 40 | |||
| Температура рабочей среды, ºС | От минус 40 до 250 | |||
| Характеристика рабочей среды | Вода, пар | |||
| Коэффициент расхода α, не менее | 0,15 | |||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | по ГОСТ 12815-80 исп.1 ряд 2 | |||
| Масса (кг.) | 21,5 | 35 | ||
Гарантийный срок эксплуатации – 12 месяцев со дня ввода в эксплуатацию.
Наработка на отказ – 180 циклов (16 000 часов) в пределах гарантийного срока эксплуатации.
Срок консервации 3 года.
Срок службы – не менее 11 лет

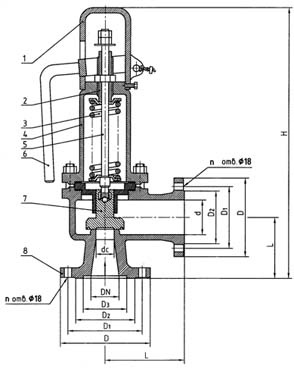

| DN, мм | Размеры, мм | |||||||||
| d | D2 | D3 | D1 | D | L | H | dc | n | m | |
| 50 | 50 | 102 | 88 | 125 | 160 | 115 | 445 | 40 | 4 | 4 |
| 80 | 80 | 133 | 121 | 160 | 195 | 150 | 565 | 63 | 8 | 4 |
