| МАТЕРИАЛЫ ОСНОВНЫХ ДЕТАЛЕЙ | ||||||||||
| Наименование | 30с918нж2 | 30с918нж | 30нж918нж | 30нж918нж1 | ||||||
| Корпус, крышка | Сталь 20ГЛ | Сталь 25Л | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | ||||||
| Клин | 20Х13Л, 20ГЛ | 20Х13Л | 12Х18Н9ТЛ | 12Х18Н12М3ТЛ | ||||||
| Шпиндель | 20Х13 | 12Х18Н9Т | 10Х17Н13М3Т | |||||||
| Набивка сальника | ГРАФЛЕКС | Фторопласт | ||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||||||||
| Диаметр номинальный, DN, мм | 50 | 80 | 100 | 150 | 200 | |||||
| Давление номинальное РN, МПа (кгс/см2) | 6,3 (63) | |||||||||
| Класс герметичности затвора | А по ГОСТ 9544-93 | |||||||||
| Управление | от Электрического Исполнительного Механизма (электропривода) | |||||||||
| Присоединение к трубопроводу | фланцевое, под приварку | |||||||||
| Направление подачи среды | двухстороннее | |||||||||
| Установочное положение на трубопроводе | любое | |||||||||
| Температура окружающей среды, ºС | 30с918нж 30нж918нж, 30нж918нж1 | От - 40 до +40 | ||||||||
| 30нж918нж2, 30с918нж2 | От - 60 до +40 | |||||||||
| Температура рабочей среды, ºС | 30с918нж, | От - 40 до +425 | ||||||||
| 30нж918нж | От - 40 до +350 | |||||||||
| 30нж918нж1 | От - 40 до +200 | |||||||||
| 30нж918нж2 | От - 60 до +350 | |||||||||
| 30с918нж2 | От - 60 до +425 | |||||||||
| Характеристика рабочей среды | Вода, пар, нефтепродукты и другие жидкие и газообразные среды, нейтральные к материалам деталей, соприкасающихся со средой | |||||||||
| Присоединительные размеры и размеры уплотнительных поверхностей корпуса | фланцевая | исп. 7, ряд 2 ГОСТ 12815-80 (По желанию заказчика задвижки могут изготавливаться с размерами уплотнительных поверхностей - исп. 6 ряд 2 ГОСТ 12815-80) | ||||||||
| под приварку | концы патрубков по ГОСТ16037-80 | |||||||||
| Масса (кг) | фланцевая | 33 ,5 | 50 | 158 | 301 | 389 | ||||
| под приварку | 28,5 | 43 | 141 | 266 | 340 | |||||

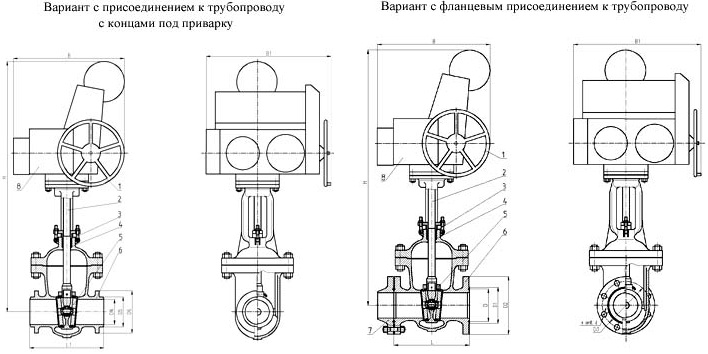

| ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ | |||||||||||||
| DN, мм | Размеры, мм | ||||||||||||
| Н | L | L1 | D | D 1 | D 2 | D 3 | D 5 | D 6 | d | n | В | В1 | |
| 50 | 890 | 270 | 250 | 85 | 102 | 175 | 135 | 80 | 110 | 22 | 4 | 320 | 345 |
| 80 | 995 | 321 | 310 | 115 | 133 | 210 | 170 | 105 | 135 | 22 | 8 | 320 | 345 |
| 100 | 1020 | 359 | 350 | 145 | 170 | 250 | 200 | 120 | 155 | 26 | 8 | 490 | 645 |
| 150 | 1165 | 447 | 450 | 205 | 240 | 340 | 280 | 180 | 220 | 33 | 8 | 607 | 620 |
| 200 | 1230 | 536 | 550 | 265 | 285 | 405 | 345 | 235 | 275 | 33 | 12 | 607 | 620 |
