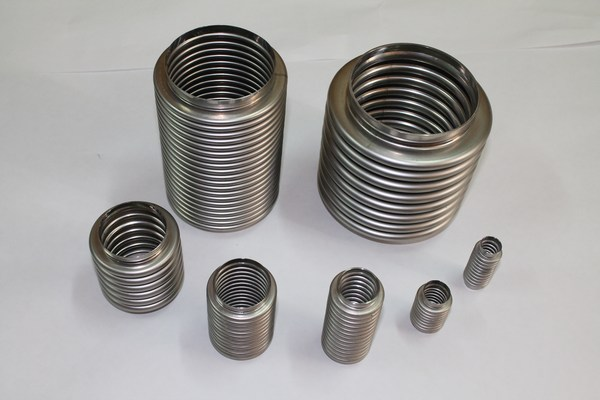

Обозначение сильфона D – n – S x z | dвп, мм | dн, мм | Lo, мм | l, мм | Fэф, см² | λ, мм | Р, мПа |
22 - 6 (8, 10, 12, 16, 20) - 0,16 х 2 (3, 4, 5) | 14,5 | 16 | 33 - 91 | 6,9 - 7,2 | 2,61 | 2,5 - 7,5 | 4 - 16 |
28 - 4 (8, 10, 12, 16, 20, 25) - 0,17 х 2 (3, 4, 5, 6, 7) | 18,5 | 20 | 28 - 121 | 6,8 - 7,0 | 4,24 | 1,5 - 15 | 2,5 - 20 |
38 - 8 (10, 12, 6, 20) - 0,21 х 2 (3, 4, 5, 6, 8) | 26 | 28 | 57 - 136 | 7,0 - 7,2 | 8,04 | 4,8 - 12 | 2,5 - 20 |
48 - 8 (10, 12, 16, 20) - 0,16 х 2 (3, 4, 5, 6, 8, 10) | 36 | 38 | 54 - 176 | 7,6 - 11 | 13,85 | 5,0 - 17 | 2,5 - 20 |
65 - 4 (6, 8, 10, 12, 16, 20) - 0,2 х 2(4, 6, 8, 10) | 46 | 48 | 45-198 | 7,9-8,4 | 24,18 | 3,4-17 | 1,6-12,5 |
95 - 4 (6, 8, 10, 12, 16, 20) — 0,25 х 2(3, 4, 6) | 73 | 76 | 46-178 | 10,1 | 55,39 | 5,4-32,5 | 1,0-4,0 |
125 - 4 (6, 8, 10, 12) - 0,3 х 2(3, 4, 6, 8) | 92 | 96 | 75-175 | 14,0-15,1 | 92,41 | 20-40 | 0,8-4,0 |
