ПКТБА-ПГС-1...ПКТБА-ПГС-2 Пневмогидравлические насосные станции ПКТБА-ПГС-1...ПКТБА-ПГС-2 Пневмогидравлические насосные станции


ПКТБА-ПГС-1...ПКТБА-ПГС-2 Пневмогидравлические насосные станцииНАЗНАЧЕНИЕ:

-Источник давления для проведения гидравлических испытаний сосудов, работающих под давлением.
-Пульт управления испытательным стендом.
-Самостоятельный источник давления.

Имеет разрешение Федеральной службы по экологическому, технологическому и атомному надзору на право применения на промышленноопасных объектах.

ФУНКЦИИ:


1. Создание давления жидкости до 160 МПа.
2. Плавное (бесступенчатое) управление давлением:
Гидроиспытаний 1,0...160 МПа;
Пневмоиспытаний 0,05...1 МПа (0,5...20 МПа - по требованию заказчика).
3. Плавное управление зажимом гидроцилиндра испытательного стенда.
4. Автоматическое поддержание установленного давления.

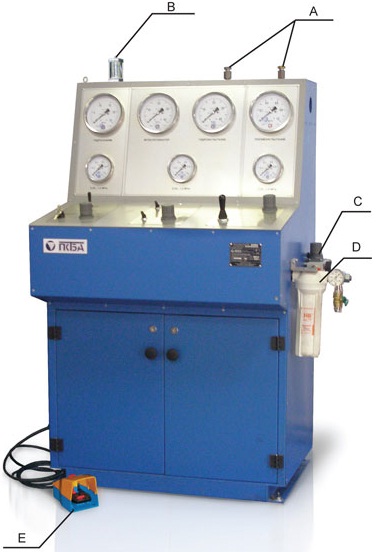

5. Измерение протечек в затворе испытываемого изделия капельным и пузырьковым методами (см. B).
6. Контроль над процессом испытаний с помощью панельных манометров с погрешностью измерений 1,0 %. (0,6% - по
требованию заказчика).
7. В конструкции ПКТБА-ПГС предусмотрены штуцеры для установки контрольных манометров с требуемой погрешностью (см. А).


КОМПЛЕКТАЦИЯ:


-Установка для создания давления с панелью управления стендами:
-1 или 2 пневмогидравлических мультипликатора (в зависимости от модели);
-Аппаратура контроля, регулирования и управления;
-Блок подготовки воздуха (С);
-Фильтры грубой и тонкой очистки воды (D);
-Педаль управления процессом зажима изделия при испытании (Е);
-Устройство замера протечек воздуха и воды (В);
-Комплект рукавов высокого давления с быстроразъемными соединениями;
-Комплект ЗИП.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-В схеме управления ПКТБА-ПГС применены пневмоуправляемые запорные элементы. Это освобождает оператора от
необходимости открывать и закрывать многочисленные вентили и делает процесс управления станцией простым и надежным.
-Имеет отдельную линию заполнения для сокращения времени подготовки к испытаниям.
-Для удобства эксплуатации управление гидроцилиндром зажима испытательного стенда может осуществляться как с панели управления ПКТБА-ПГС, так и с помощью выносной педали (см. Е).
-Схема внешних подключений ПКТБА-ПГС выполнена с применением быстроразъемных соединений с гарантированным ресурсом работы 10000 циклов. Это значительно сокращает время, необходимое для выполнения подготовительно-заключительных операций.
-Магистраль подачи сжатого воздуха имеет блок подготовки воздуха и обеспечивает подачу воздуха класса 0 даже при наличии загрязненного воздуха в пневмосети (см. С).
-На входе воды в ПКТБА-ПГС установлен фильтр тонкой очистки воды, продлевающий срок службы станции (см. D).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-

ПГС-1-1

ПКТБА-

ПГС-1-2

ПКТБА-

ПГС-1-3

ПКТБА-

ПГС-1-4

ПКТБА-

ПГС-1-5

ПКТБА-

ПГС-2-1

ПКТБА-

ПГС2-2

ПКТБА-

ПГС-2-3

ПКТБА-

ПГС-2-4

ПКТБА-

ПГС-2-5

ПКТБА-

ПГС-2-1в

Давление воды на

выходе, МПа:

- «зажим»

- «испытания»





-

1,0..25





-

2,0..45





-

3,0..75





-

5,0..110





-

6,0..160





1,0..25

1,0..25





1,0..25

2,0..45





1,0..25

3,0..75





1,0..25

5,0..110





1,0..25

5,0..160





1,0..25

1,0..25

Давление воздуха при
пневмоиспытаниях, МПа

0,05…0,6

0,05..20

Скорость заполнения,
л/мин

30

Количество

мультипликаторов

1

1

1

1

1

2

2

2

2

2

2

Электропитание

Не требуется

Габаритные размеры
(ДхШхВ), мм

1193 х 784 х 1685

Масса, кг (станции/
комплекта сменных
частей)

320/30

320/30

320/30

320/30

300/40

380/40

380/40

380/40

380/40

390/40

390/40
