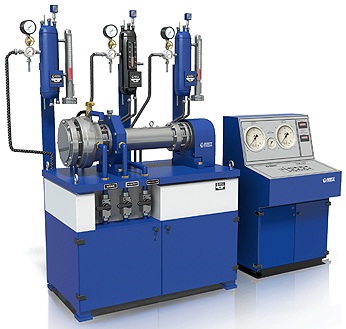

ПКТБА-СИ-32-1 Стенд для проверки работоспособности торцовых уплотнений ПКТБА-СИ-32-1 Стенд для проверки работоспособности торцовых уплотнений


ПКТБА-СИ-32-1 Стенд для проверки работоспособности торцовых уплотненийНАЗНАЧЕНИЕ:

Стенд предназначен для проверки работоспособности одинарных и двойных торцовых уплотнений с системой затворной жидкости и системой охлаждения .

ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:

УСГ-40; УТТХ-40; УТТ-40; УТТХ-60; УТТ-60; УТТХ-70; УТТ-70; УТТХ-80; УТТ-80; УТТХ-90; УТТ-90; УТ-2, 133/133, 153/153.
AESSEAL 65 mm DMSF, SD2-0950-461х, RDT2-0670-462х, SD2-0745-4617,RDT2-0745-4618, SD2-0595-4602, RDT2-0300-хххх,  RDT2-0500-хххх.

СОСТАВ:

- Станина.
- Механизм задания вращения торцового уплотнения.
- Система подачи рабочей (контрольной) жидкости в испытательную камеру.
- Система обеспечения работоспособности торцового уплотнения (Система затворной жидкости,
система охлаждения).
- Комплект сменной оснастки – поставляется в зависимости от типов испытываемых уплотнений.
- Пульт управления с системой контроля, сигнализацией и блокировкой.

ДОСТОИНСТВА:

-Безопасность оператора обеспечивается за счет монтажа стенда в защитном ограждении и установки пульта за его пределами.
-Конструкция стенда обеспечивает:
-Возможность быстрой установки и герметизации испытываемых изделий;
-Плавный подъем давления контрольной жидкости в испытательной камере;
-Быстрое удаление контрольной жидкости из испытательной камеры продувкой воздухом;
-Контроль температуры масла в испытательной камере;
-Блокировку привода вращения шпинделя при отсутствии подачи контрольной жидкости через испытательную камеру.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-СИ-32-1

Испытание в статике:



- время испытания, мин

10

- давление, МПа

3,5

Испытание в динамике:



- время испытания, мин

10

- давление, МПа

1

- рабочая частота вращения шпинделя, об/мин

3000

Испытательная среда

Масло турбинное Tп-22 или Tп-30

Затворная жидкость

Вода питьевая

Электропитание

380 В, 50 Гц

Номинальная мощность, кВт

30

Габаритные размеры, мм

2800х1900х1540

Масса (в сборе), кг

1950
