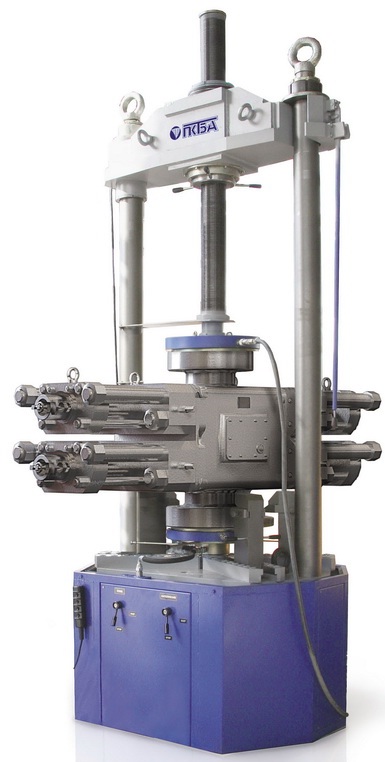

Пост №1 Пост для испытаний устьевого и противовыбросового оборудования DN 50...280 мм Пост №1 Пост для испытаний устьевого и противовыбросового оборудования DN 50...280 мм


Пост №1 Пост для испытаний устьевого и противовыбросового оборудования DN 50...280 ммНАЗНАЧЕНИЕ:

Испытания на прочность, плотность материала деталей и сварных швов, работающих под давлением;
Испытания на герметичность относительно внешней среды;
Испытания на герметичность затвора запорной арматуры;
Испытания на герметичность противовыбросового оборудования.

DN, мм

Максимальное испытательное давление, МПа

28

42

70

105

50...80









100









180...230









280











ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:

-Устьевое оборудование (шиберные задвижки, катушки, тройники, крестовины и т.д.);
-Противовыбросовое оборудование (малогабаритные превенторы).

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

-Фланцевый;
-Бесфланцевый.

ИСПЫТАТЕЛЬНАЯ СРЕДА:

-Вода;
-Вода с ингибитором коррозии класса чистоты не грубее 14 по ГОСТ 17216-99 (кода 19/16 по ИСО 4406-99).

Допускается использование иных пробных веществ, указанных в ТУ или КД на конкретную арматуру, при согласовании с ПКТБА.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам.
-Откидывающаяся траверса позволяет упростить процесс установки испытываемого изделия.
-Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время проведения испытаний.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

Значение

Максимальное усилие зажима, т



-при использовании траверсы

220

-при использовании прихватов

160

Установленная мощность, кВт

1,1

Рабочая среда гидроцилиндра зажима

Масло индустриальное класса чистоты не ниже 14 по ГОСТ 17216

Габаритные размеры (ДхШхВ), мм

1590 х 1100 х 3400

Масса, кг

3370
