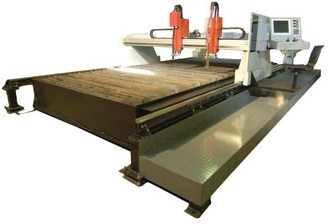

Портальные машины для плазменной/газовой резки «Кристалл-2,5», «Кристалл-3,2» Портальные машины для плазменной/газовой резки «Кристалл-2,5», «Кристалл-3,2»


Портальные машины для плазменной/газовой резки «Кристалл-2,5», «Кристалл-3,2»НАЗНАЧЕНИЕ:

Машины предназначены для высокоточного фигурного раскроя листового проката черных, цветных металлов и их сплавов методом плазменной или кислородной резки.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Толщина обрабатываемого проката от 1 до 300 мм, в зависимости от используемого технологического
оборудования.
-В несущих конструкциях машины новой серии используются легкосплавные материалы, а также высокоточные
направляющие, шариковинтовые пары, зубчатые рейки и колеса ведущих зарубежных производителей. Все это
обеспечивает необходимую точность, легкость и жесткость конструкции рамы, а также стабильность работы на
протяжении многих лет эксплуатации.
-Высокомоментные вентильные двигатели немецкого производства и цифровой следящий привод, легкая и
жесткая рама обеспечивает скорость перемещения портальной машины до 18 м/мин при высоких динамических
характеристиках движения по контуру при обходе мелких деталей и острых углов.
-В стойке управления используется промышленный компьютер на базе процессора Intel Pentium III/Pentium IV, а
также 15-ти дюймовый ЖК-монитор промышленного исполнения.
-Конструкция и система управления обеспечивают установку до 5-и кареток (одна с плазменным резаком и до 4-х
газовых с независимым управлением по высоте), либо до 8-ми газовых кареток для раскроя листов на полосы.
-Программные и аппаратные средства позволяют подключать портальную машину к локальной заводской сети. В
этом случае осуществляется централизованная диагностика портальной машины, контроль работы оператора,
загрузка управляющих программ, и т.д. с центрального компьютера (например компьютера технолога или
начальника цеха).

КОМПЛЕКТАЦИЯ:

-Рабочее место оператора.
-Управляющий компьютер (с дисководом 3.5 дюйма, портами USB и необходимыми сетевыми интерфейсами для загрузки
управляющих программ).
-15-дюймовый ЖК монитор, все необходимые блоки, узлы и технологическое оборудование для обеспечения качественной термической резки металла, в том числе система слежения за высотой резака, датчики контроля состояния.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:


Параметр:

Значение:

Напряжение питания

3Ф, 380 В, 50 Гц

Скорость перемещения м/мин

0-18

Регулировка скорости движения

плавная

Кол-во плазменных или кислородных резаков

Стандартное исполнение - до 4,
по заказу - до 8

Геометрическая точность при прочерчивании по ГОСТ 5614-74

Выше 1 класса точности

Точность позиционирования, мм

+/- 0,15

Точность обхода острых углов, мм

+/- 0,2

Формат управляющей программы

Код ISO, формат кадра ESSI

Величина вертикального хода (Электропривод), мм

300
