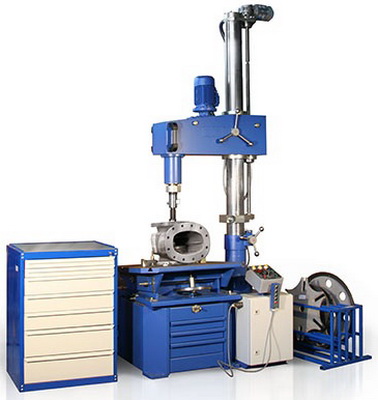

ПКТБА-СПШ-1, ПКТБА-СПШ-2 Станки для шлифования и притирки трубопроводной арматуры DN 50...1000 мм ПКТБА-СПШ-1, ПКТБА-СПШ-2 Станки для шлифования и притирки трубопроводной арматуры DN 50...1000 мм


ПКТБА-СПШ-1, ПКТБА-СПШ-2 Станки для шлифования и притирки трубопроводной арматуры DN 50...1000 ммНАЗНАЧЕНИЕ:

Станки предназначены для шлифования и притирки плоских уплотнительных поверхностей корпусов и клиньев задвижек, корпусов и золотников запорных клапанов (вентилей), предохранительных клапанов и др. плоских поверхностей.

ОБРАБАТЫВАЕМЫЕ ИЗДЕЛИЯ:

Задвижки;
Запорные клапаны (вентили);
Предохранительные клапаны.*

ДИАМЕТР ОБРАБАТЫВАЕМОЙ АРМАТУРЫ:

ПКТБА-СПШ-1: DN 50…600 мм;
ПКТБА-СПШ-2: DN 600…1000 мм.



ДОСТОИНСТВА ИЗДЕЛИЯ:


-Наклонный стол с регулируемым углом наклона упрощает процедуру установки обрабатываемой детали на станок и позволяет вести обработку уплотнительных поверхностей с различными углами наклона.
-Координатное приспособление позволяет установить детали по трем координатам (угол наклона, позиция по осям x и y).
-Для облегчения установки обрабатываемого изделия колонна имеет возможность поворачиваться относительно опоры вместе с установленными на ней узлами на 315°.
-Предусмотрена цифровая индикация частоты вращения шпинделя.
-Инструментальная тумба с выдвижными ящиками позволяет хранить сменную станочную оснастку.
-Сплошной притир и адаптер с эксцентриком позволяют достичь высокой плоскостности поверхности (устраняют эффект, когда при вращении притира снимается разное количество материала из-за того, что окружная скорость на его внешней стороне выше, чем на внутренней).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-СПШ-1

ПКТБА-СПШ-2

Диапазон использования, DN

50…600

600…1000

Максимальный диаметр фланца устанавливаемой на стол арматуры, мм

890

1360

Максимальная строительная длина устанавливаемой на стол арматуры, мм

1150

1200

Наибольшая масса устанавливаемой детали, кг

1000

3000

Размеры рабочей поверхности стола, мм

900 х 900

1460х1460

Угол наклона стола, º

0-12

0-12

Регулировка частоты вращения шпинделя

Бесступенчатая

Бесступенчатая

Частота вращения шпинделя, об/мин

14…200

12…120

Шероховатость обработанной поверхности, мкм

0,2…0,4

0,2…0,4

Установленная мощность, кВт

2,45

4

Габаритные размеры, мм

1490 х 1050 х 2950

2100х1460х3000

Масса, кг

1402

2600
