Регулятор расхода тепловой энергии РРТЭ-1 Регулятор расхода  тепловой энергии РРТЭ-1




Регулятор РРТЭ-1 предназначен для контроля и регулирования температуры в контурах отопления и горячего водоснабжения. РРТЭ-1 состоит из микропроцессорного контроллера, клапанов регулирующих КР-1 и датчиков температуры. РРТЭ-1 поставляется в 2-х модификациях

РРТЭ-1.1 – в качестве контроллера используется регулятор температуры РТМ-02.
РРТЭ-1.2 – в качестве контроллера используется регулятор температуры ТРМ32-Щ4.
РРТЭ-1.1 является оптимальным решением для регулирования температуры в системах отопления и ГВС производственных помещений и общественных зданий,  а так же для одновременного регулирования температуры в системах отопления 2-х жилых зданий.
РРТЭ-1.2 является оптимальным решением для регулирования температуры в системах отопления и ГВС жилых зданий.

Функциональные возможности

Автоматическое регулирование температуры в контуре отопления по температурному  графику;
Автоматическое регулирование температуры в контуре отопления по температурному  графику, с возможностью коррекции по температуре воздуха в отапливаемом помещении (только для РРТЭ-1.1);
Поддержание постоянной заданной температуры в контуре горячего водоснабжения (ГВС).
Защита системы отопления от превышения температуры обратной воды (только для РРТЭ-1.2).
Программное изменение температуры в отапливаемом помещении и температуры горячей воды по недельной и годовой программам (только для РРТЭ-1.1).
Переключение режимов «день/ночь» (только для РРТЭ-1.2).
Регистрация данных на ЭВМ по интерфейсу RS-232 (только для РРТЭ-1.1) или RS-485. (только для РРТЭ-1.2).
Каждый из контроллеров имеет два независимых ПИД-регулятора, позволяющих одновременно по индивидуальной программе регулировать температуру в 2-х контурах (например: отопления и ГВС).

Таб. 1. Технические характеристики

Контроллер(тип контроллера)

РТМ02(1)

ТРМ32(2)

Число контуров регулирования                                                  (подключаемых клапанов)

1 или 2

Количество подключаемых датчиков температуры

до 8 (по 4 на контур)

до 4

Тип датчика температуры

DS-1820

ТСМ 50М, ТСП 50П или ТСМ 100М, ТСП 100П, Pt100

Тип подключения датчиков

«сухой контакт»

Длина линии связи с датчиком температуры, м

до 100

до 100

Диапазон измеряемых датчиком температур, °С

от -55 до +125

от -50 до +199,9

Установка режима "день/ночь"

-

+

Длительность программируемого температурного графика

1 неделя + задание праздничных выходных дней в течение года.

-

Электропитание

сеть переменного тока 220В, 50Гц

Мощность, потребляемая электронным блоком, не более

5 Вт

6 Вт

Габаритные размеры электронного блока, мм

не более 220х220х100

96х96х145

Масса электронного блока, не более

2 кг

1,2 кг

Срок службы, не менее

6 лет

10 лет

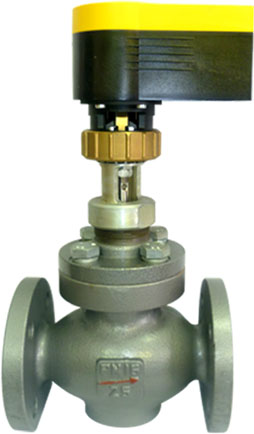

Тип клапана регулирующего

КР-1

Диаметр условного прохода клапана Dn, мм

25, 32, 40, 50, 80, 100, 125;150

Условная пропускная способность Kn, м³/ч

6,3; 10; 16; 25; 63; 100; 160; 250

Тип электропривода клапана

МЭПК; Sauter AVM


Подключаемые к контроллерам датчики контролируют следующие параметры: температуру воды в контуре отопления или ГВС (Т); температуру наружного воздуха (Н); температуру обратной воды, возвращаемой в теплоцентраль (О); температуру воздуха в помещении (В);
Примечание: Для ТРМ32  вместо датчика наружного воздуха. может быть подключен датчик температуры прямой воды, подаваемой из ТЭЦ.

Таб. 2. Минимально необходимое количество датчиков температуры на один контур в зависимости от типа контура регулирования

Типы контуров регулирования

Наименование датчиков температуры

Т

Н

О

В

1

Регулятор температуры горячей воды

+



2

Регулятор температуры теплоносителя по температурному графику

+

+



3

Регулятор температуры теплоносителя в прямом трубопроводе с коррекцией по температуре в помещении



+

4

Регулятор температуры теплоносителя по температурному графику в прямом трубопроводе с коррекцией по температуре воздуха в помещении

+

+



+

5

Регулятор температуры теплоносителя по температурному графику в обратном трубопроводе



+

+



6

Регулятор температуры теплоносителя по температурному графику с защитой от превышения температуры обратной воды

+

+

+




Для двухконтурной системы возможны комбинации различных типов контуров в зависимости от решаемых задач. Исключение составляет лишь РРТЭ-1.2 с ТРМ32, в котором второй контур реализован по типу 1.

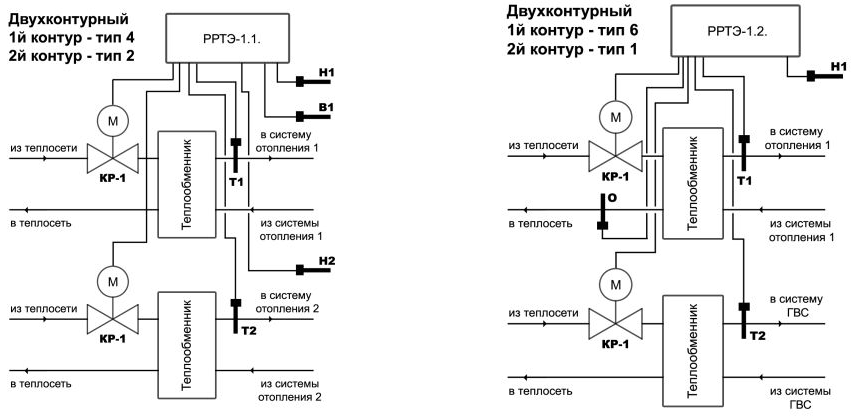

Примеры установки регулятора РРТЭ-1
