Регулятор температуры РТ-ДО(ДЗ)

ПОИСК

Регулятор температуры РТ-ДО(ДЗ) Регулятор температуры РТ-ДО(ДЗ)



Регуляторы температуры прямого действия типа РТ-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р52931 для группы С4. Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л (25Л, 30Л, 35Л, 40Л, 45Л), нержавеющей стали 12Х18Н10Т. Выпускаются по ТУ 25-02.090123-81. Присоединительные размеры фланцев по ГОСТ 12815-80.

Варианты исполнения регуляторов температуры РТ-ДО- с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры); РТ-ДЗ- с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.

Технические характеристики

Диаметры условного прохода DN, мм

15

25

40

50

80

Диапазоны настройки регулируемой температуры, °C

0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180

Условная пропускная способность, КN, м³/ч

2,5

6,3

16,0

25,0

60,

Зона пропорциональности, °C,

10

12,5

Зона нечувствительности, °C,

1

Постоянная времени, с

100

Допустимая протечка в % от КN

0,1

Температура регулирующей среды, °C

от –15 до + 225

Длина дистанционной связи, м

1,6; 2,5; 4,0; 6,0; 10,0

Условное давление PN, МПа

1,0

0,63

Давление регулируемой среды, МПа

1,6

Максимальный перепад давления на регулирующем клапане PN, МПа

0,6

0,4

Масса регуляторов, кг

7

9,5

14,5

22

40

Погрешность установки по шкале настройки, °С

±3


Пример записи регулятора при его заказе: регулятор с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки 6 м: «ГСП Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6 ТУ 25-02.090123-81».

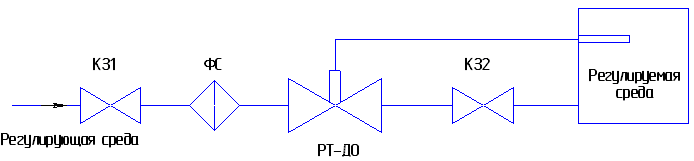

Схема включения регулятора РТ-ДО

ФС – фильтр сетчатый;
К31, К32 – клапаны запорные;
РТ-ДО – регулятор температуры.

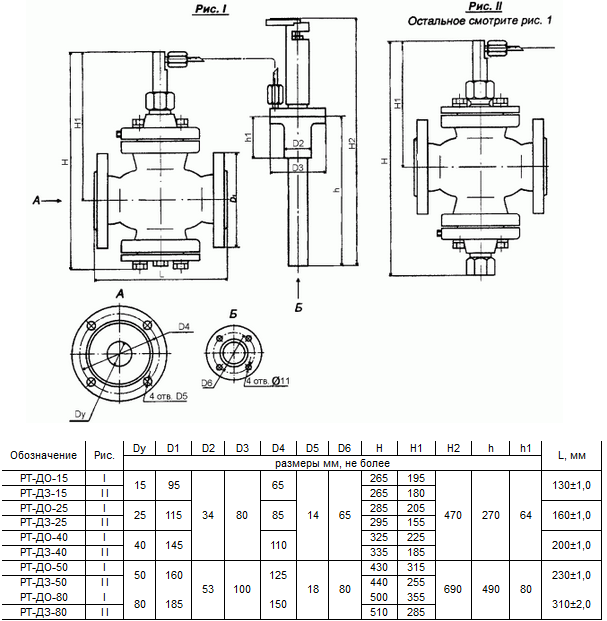

Габаритные и присоединительные размеры регуляторов РТ-ДО(ДЗ)

Перед регулятором рекомендуется устанавливать фильтр сетчатый. Имеется сертификат соответствия Госстандарта России ; санитарно – эпидемиологическое заключение, разрешающее применять в хозяйственно – питьевом водоснабжении.
