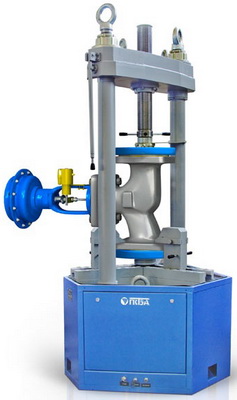

ПКТБА-СИ-26 Стенд для гидравлических и пневматических испытаний и настройки регулирующих клапанов DN 10…400 мм ПКТБА-СИ-26 Стенд для гидравлических и пневматических испытаний и настройки регулирующих клапанов DN 10…400 мм


ПКТБА-СИ-26 Стенд для гидравлических и пневматических испытаний и настройки регулирующих клапанов DN 10…400 ммНАЗНАЧЕНИЕ:

Настройка регулирующих клапанов на величину расхода среды;
Испытания на прочность и плотность материала корпусных деталей;
Испытания на герметичность затвора;
Испытания на герметичность относительно внешней среды (в т. ч. сальникового уплотнения).



DN, мм

Максимальное испытательное давление, МПа*



6,0

9,0

10,0

15,0

24,0



10...200



250



300



350....400




ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:


Регулирующие клапаны.

ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:

Фланцевый;
Штуцерный;
Цапковый;
Муфтовый;
Под приварку.

ДОСТОИНСТВА ИЗДЕЛИЯ:

-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что
увеличивает срок службы стенда.
-Все элементы, контактирующие с водой, являются коррозионностойкими.
-Стенд комплектуется сменными заглушками для испытания беcфланцевой арматуры. Это освобождает
оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает
до 30 минут процесс их замены.
-Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой
арматуры, что значительно сокращает время на подготовку к испытаниям.
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован (не требует
больших трудозатрат при работе с тяжелой арматурой).
-Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного
диаметра.
-В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает
безопасность, производительность, достоверность получаемых данных и не требует дополнительного
стравливания воздуха.
-Стенд оснащен поддоном для сбора воды.
-Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно
сократить время проведения испытаний.
-Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с
электроприводом.
-Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
-Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.
-Положение арматуры при испытаниях не требует дополнительного стравливания воздуха.

ДОПОЛНИТЕЛЬНО РЕКОМЕНДУЕМ:


Параметр

ПКТБА-СИ-26

Максимальное усилие зажима, тн

90

Мин./макс. диаметр зажимаемого фланца, мм

135/670

Максимальная толщина зажимаемого фланца, мм

92

Мин./макс. расстояние между испытательными столами, мм

100/950

Расстояние между стойками, мм

730

Масса стенда, кг

2900
