DN, мм | Максимальное испытательное давление, МПа | ||||||
4,0 | 6,3 | 9,6 | 16,0 | 37,5 | 45,0 | ||
10...80 | х | х | х | х | х | х | |
100 | х | х | х | х | х | ||
150 | х | х | х | х | |||
200 | х | х | х | ||||
250 | х | х | |||||
300 | х |

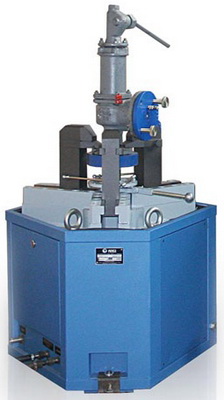

Параметр | ПКТБА-СИ-14М |
Максимальное усилие зажима, т | 36 |
Мин./макс. диаметр зажимаемого фланца, мм | 75/510 |
Максимальная толщина зажимаемого фланца, мм | 80 |
Габаритные размеры стенда (Д х Ш х В), мм | 886х732х943 |
Масса, кг (стенда/комплекта сменных частей) | 420/160 |
