  3. Упрощенный стенд для гидравлических испытания ПВО Ду 50-425 мм СТИ-1-6т

Упрощенный стенд для гидравлических испытания ПВО Ду 50-425 мм СТИ-1-6т

ПОИСК

Упрощенный стенд для гидравлических испытания ПВО Ду 50-425 мм СТИ-1-6т Упрощенный стенд для гидравлических испытания ПВО Ду 50-425 мм СТИ-1-6т



Комплекс предназначен для проведения гидравлических испытаний на прочность и плотность материала корпусных деталей, на герметичность затвора, на герметичность по отношению к внешней среде, следующего нефтепромыслового оборудования.

Противовыбросового оборудования (ПВО) по ГОСТ 13862 с основным фланцем 230…425мм. Давление испытательной среды

на заполнение испытываемого изделия и для вытеснения воздуха из него 0,1…0,15 МПа;
Рпр. = 2 РN

Давление опрессовки межтрубного пространства – 105 МПа.

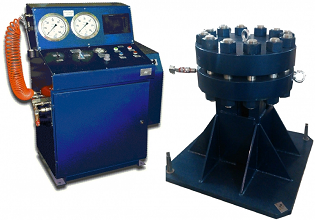

Стенд представляет собой сварную конструкцию в виде стоек с опорными плоскостями. Нижняя плоскость крепится к фундаменту. К верхней плоскости болтами крепится нижняя заглушка с каналом подвода испытательной среды. На неё, через уплотнительную прокладку, устанавливается испытываемое изделие и крепится шпильками и гайками . К верхнему патрубку испытываемого изделия, через уплотнительную прокладку, шпильками и гайками крепится верхняя заглушка.

Испытательный комплекс для противовыбросового оборудования состоит из следующих составных частей

стенд-пьедестал для испытания ПВО;
пневмогидравлическая насосная станция Рраб до105,0 Мпа;
сменные ответные переводники(заглушки) на каждый типоразмер;
крепеж;
уплотнительные кольца;
пневмогайковерт. (с комплектом сменных головок под болтовые соединения всех типов испытываемого оборудования).

Дополнительное оборудование

Станция гидропривода плашек для откр/закр. ПВО Рраб до15,0 Мпа
Станция оборотного водоснабжения
Ограждение защитное.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип присоединения

фланцевое, до 105,0 МПа по ГОСТ 28919-91

Испытываемые изделия

ПВО, блоки глушения и дросселирования, манифольды, превентора

Габаритные размеры базовой модели без сменных частей, мм

500х150х500

Масса стенда, кг

не более 1000кг
