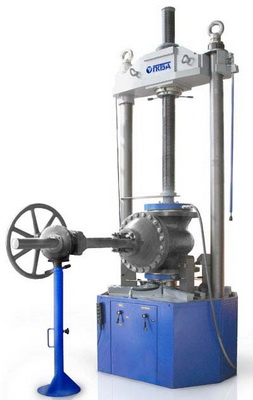

ПКТБА-СИ-22М Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 50...600 мм в вертикальном положении ПКТБА-СИ-22М Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 50...600 мм в вертикальном положении


ПКТБА-СИ-22М Стенд для гидравлических и пневматических испытаний трубопроводной арматуры DN 50...600 мм в вертикальном положенииНАЗНАЧЕНИЕ:

Испытания на прочность и плотность материала корпусных деталей;
Испытания на герметичность затвора;
Испытания на герметичность относительно внешней среды (в т. ч. сальникового уплотнения).



DN, мм

Максимальное испытательное давление, МПа*

6,0

10,0

15,0

20,0

25,0

37,5

40,0

45,0

50...150

х

х

х

х

х

х

х

х

200

х

х

х

х

х

х

х



250

х

х

х

х

х

х



300

х

х

х

х

х



350

х

х

х

х



400

х

х

х



500

х

х



600

х



ИСПЫТЫВАЕМЫЕ ИЗДЕЛИЯ:


Задвижки;
Шаровые краны;
Запорные клапаны (вентили);
Обратные клапаны;
Дисковые затворы;
Пробковые краны.


ТИП ПРИСОЕДИНЕНИЯ ИСПЫТЫВАЕМОГО ИЗДЕЛИЯ:


Фланцевый;
Муфтовый;
Цапковый;
Штуцерный;
Под приварку.


ДОСТОИНСТВА ИЗДЕЛИЯ:

-Все элементы, контактирующие с водой, являются коррозионностойкими.
-Стенд комплектуется сменными заглушками для испытания бесфланцевой арматуры. Это освобождает оператора от необходимости приваривания (привинчивания на шпильках) заглушек к патрубкам и сокращает
до 30 минут процесс их замены.
-Силовая гидравлика зажимного устройства работает без воды (от масляной насосной станции), что увеличивает срок службы стенда.
-Проверка арматуры на герметичность затвора с обеих сторон не требует переустановки испытываемой арматуры, что значительно сокращает время на подготовку к испытаниям.
-Откидывающаяся траверса позволяет упростить процесс установки арматуры перед испытанием.
-Стенд оснащен поддоном для сбора воды.
-Применение рукавов высокого давления с быстроразъемными соединениями (БРС) позволяет существенно сократить время проведения испытаний.
-Стенд быстро настраивается под строительную длину арматуры за счет наличия траверсы с
электроприводом.
-Способ крепления испытываемой арматуры позволяет визуально наблюдать место протечек.
-Для облегчения работы на стенде процесс установки и испытания полностью механизирован (не требует больших трудозатрат при работе с большой арматурой).
-Для уменьшения времени заполнения арматуры испытательной средой используются линии увеличенного
диаметра.
-Быстрый зажим и центровка испытываемого изделия за счет одновременного перемещения прихватов.
-В стенде применяется специальная система для удаления воздуха из испытываемого изделия, что повышает безопасность, производительность, достоверность полученных данных и избавляет от необходимости в дополнительном стравливании воздуха.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Параметр

ПКТБА-СИ-22М

Максимальное усилие зажима, т

220

Мин./макс. диаметр зажимаемого фланца, мм

160/925

Максимальная толщина зажимаемого фланца, мм

105

Мин./макс. расстояние между испытательными столами, мм

250/1550

Расстояние между стойками, мм

970

Габаритные размеры стенда (Д х Ш х В), мм

1590х1100х4690

Масса, кг (стенда/комплекта сменных частей)

3010/840
