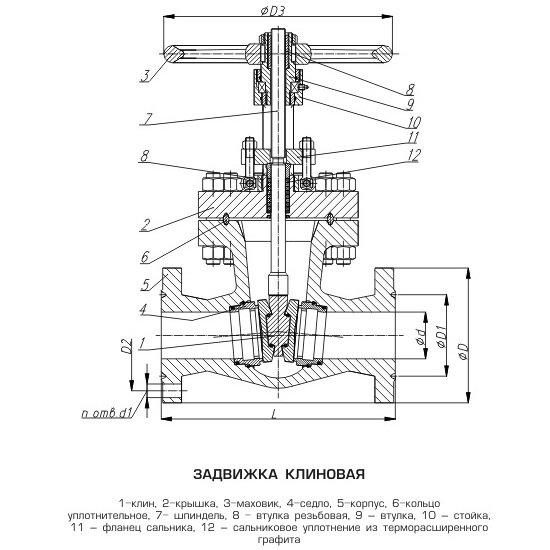

Предназначены для установки в качестве запорного устройства на трубопроводах систем поддержания пластового давления, транспортирующих сточную и морскую воду.| Обозначение | Размеры , мм | Привод | Масса, кг | |||||||
| DN | d, мм | L, мм | D, мм | D1, мм | D2, мм | D3, мм | n x d1 | |||
| УК 11160-100 | 100 | 92 | 460 | 265 | 160 | 210 | 450 | 8 х 30 | маховик | 160 |
| УК 11160-150, -01 | 150 | 136 | 610 | 350 | 250 | 290 | 560 | 12 х 33 | ЭПВ НВ-05 | 343* |
| -02, -03 | маховик | 358 | ||||||||
| УК 11160-200, -01 | 200 | 190 | 737 | 430 | 275 | 360 | - | 12 х 39 | ЭПВ НГ-02 | 580* |
| -02, -03 | редуктор | 690 | ||||||||
| * Масса без электропривода | ||||||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Условное давление PN, МПа (кгс/см2) | 16 (160) | ||
| Условный диаметр DN, мм | 100 | 150 | 200 |
| Рабочая среда (температурой,°С) | сточная и морская вода (от 0 до 200) | ||
| Климатическое исполнение | У1, ХЛ1 по ГОСТ 15150-69 | ||
| Температура окружающей среды,°С | от минус 45 до +40 для У1 | ||
| Рабочий перепад давления на затворе, МПа (кгс/см2), не более | 16 (160) | ||
| Тип присоединения к трубопроводу | фланцевое | ||
| Способ управления | ручной с маховиком | с редуктором | с электро-приводом |
| Полный средний срок службы | 12 лет | ||
| Полный средний ресурс | 2500 циклов | ||
| Средняя наработка на отказ | 600 циклов | ||
| Средний срок службы до ремонта | 3 года | ||
| МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ | |||
| Корпус, крышка | Сталь 20ХЛ | ||
| Клин, седло | 95Х18, 30Х13 | ||
| Шпиндель | 14Х17Н2 | ||
| Втулка резьбовая | БрАЖМЦ 10-3-1,5 | ||
| Кольцо уплотнительное | Сталь 10 | ||
| Крепежные детали | Сталь 40Х | ||
