Затворы обратные PN 1.6, 2.5 МПа (фланцевые)

ПОИСК

Затворы обратные PN 1.6, 2.5 МПа (фланцевые) Затворы обратные PN 1.6, 2.5 МПа (фланцевые)

Затворы обратные PN 1.6, 2.5 МПа (фланцевые)DN 300, 350, 400, 500, 600 700, 800, 1000, 1200.
РN 1,6; 2,5 МПа
По типу 19с20нж
Код КПВЭД 29.13.11.


Предназначены для предотвращения обратного потока транспортируемой среды в трубопроводе и обеспечения безопасности работы оборудования и обслуживающего персонала на перекачивающей станции.

Обозначение затвора

Условный проход
DN,
мм

Допуска-
емый
пропуск
среды, см3/мин

Размеры, мм

Масса,
кг

D1

D2

D3

D4

H

h

В1

В2

В3

B

L2

L1

d

n

d1

УК 44016-300-02; -03

300

25

364

370

410

460

513

270

165

145

305

245

300

105

18

12

26

105

УК 44016-350-02; -03

350

25

422

430

470

520

568

294

190

170

330

270

350

130

16

26

150

УК 44016-400-02; -03

400

25

474

482

525

580

632

327

240

220

400

320

400

200

16

30

191

УК 44016-500-02; -03

500

45

524

585

650

710

762

392

300

270

470

370

500

220

20

33

355

УК 44016-600-02; -03

600

45

576

685

770

840

856

435

380

330

530

450

600

300

20

36

790

УК 44016-700-02; -03

700

45

778

800

810

910

990

510

400

510

690

634

700

300

24

39

790

УК 44016-800-02; -03

800

80

878

905

950

1020

1110

570

470

680

480

620

750

370

22

24

39

1010

УК 44016-1000-02; -03

1000

80

1078

1110

1170

1255

1330

675

590

610

810

1000

850

520

26

28

45

1755

УК 44025-300-02; -03

300

25

-

390

430

485

513

270

165

145

305

245

300

105

18

16

30

105

УК 44025-350-02; -03

350

25

-

450

490

550

568

294

190

170

330

270

350

130

16

33

150

УК 44025-400-02; -03

400

25

-

505

550

610

632

327

240

220

400

320

400

200

16

33

191

УК 44025-500-02; -03

500

45

-

615

660

730

762

392

300

270

470

370

500

220

20

39

355

УК 44025-600-02; -03

600

45

-

720

770

840

856

435

380

330

530

450

600

300

20

39

506

УК 44025-700-02; -03

700

45

-

820

875

960

990

510

400

510

690

634

700

300

24

45

765

УК 44025-800-02; -03

800

80

878

930

990

1075

1110

570

470

680

480

620

750

370

22

24

45

1010

УК 44025-1000-02; -03

1000

80

1078

1140

1210

1315

1330

675

590

610

810

1000

850

520

26

28

56

1755

Примечание:
- 02 исполнение для умеренного климата У1;
- 03 исполнение для холодного климата ХЛ1


Изготовление и поставка по СТ АО 39013846-1.049-2007

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



УК 44016

УК 44025

Условное давление PN, МПа (кгс/см2)

1,6 (16)

2,5 (25)

Рабочий перепад давления на затворе, МПа (кгс/см2), не более

1,6 (16)

2,5 (25)

Рабочая среда (температурой, °С)

нефть, жидкие нефтепродукты, (от минус 20 до +80), вода, пар (от 0 до +350), растворы пенообразователей

Климатическое исполнение

У1, ХЛ1 по ГОСТ15150-69

Температура окружающей среды, °С

от минус 45 до +40 для У1
от минус 60 до +40 для ХЛ1

Тип присоединения к трубопроводу

фланцевое по ГОСТ12815-80
ответные фланцы по ГОСТ 12821-80

Сейсмостойкость

до 9 баллов по шкале MSK - 64

Полный назначенный срок службы

30 лет

Полный назначенный ресурс

3000 циклов

Назначенный ресурс до капремонта

1500 циклов

Назначенный срок службы до капремонта

15 лет

МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ

Корпус

Сталь 20 (09Г2С) наплавка HRC≥35

Захлопка

Сталь 20 (09Г2С) наплавка HRC≥35

Ось

20Х13 (14Х17Н2)

Примечание – Материал в скобках для исполнения ХЛ1

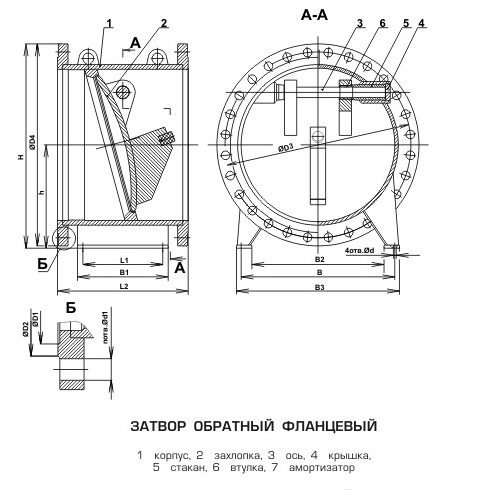

Пример в четреже выпускаемой продукции:

Затворы обратные PN 1.6, 2.5 МПа (фланцевые)
