Задвижки шиберные PN 1.6, 2.5 МПа

ПОИСК

Задвижки шиберные PN 1.6, 2.5 МПа Задвижки шиберные PN 1.6, 2.5 МПа

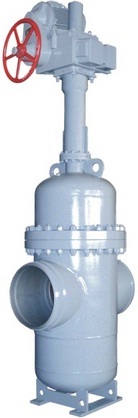

Задвижки шиберные PN 1.6, 2.5 МПаПредназначены для применения в качестве запорного устройства на трубопроводах магистральных нефте- и продуктопроводов, в технологических схемах перекачивающих станций и резервуарных парках магистральных нефте- и продуктопроводов.

Обозначение

Условный проход (номинальный размер) DN

Размеры в мм

Тип присоединения

Масса без ЭПВ, кг, не более

H

H1

H2

H3

B

L

L1

L2

D

D1

УК 19016

УК 19016-300

300

1588

300

585

310

570

800

550

350

305

325

В

550

УК 19016-350

350

1650

330

675

370

720

740

550

500

310

330

В

745

УК 19016-400

400

2560

358

786

401

790

950

550

500

406

426

В

938

УК 19016-500

500

3020

1000

1000

458

910

1092

600

600

510

530

В

1650

УК 19016-700

700

3884

1363

1297

586

1120

1700

750

870

704

730

Г

3850

УК 19016-800

800

4484

1500

1575

630

1240

1620

1150

800

795

828

Г

5900

УК 19016-1000

1000

5186

1865

1825

878

1485

1855

1240

1240

992

1020

Г

7250

УК 19016-1050

1050

5670

2050

2000

882

1585

1975

1360

2100

1000

1036

Д

10150

УК 19016-1200

1200

6230

2200

2150

944

1685

2095

1520

1520

1192

1228

Д

12500

УК 19025

УК 19025-300

300

1595

300

605

310

580

800

550

350

305

325

В

600

УК 19025-350

350

1790

330

695

370

730

920

600

420

315

335

Г

800

УК 19025-400

400

2600

358

806

401

800

950

750

500

406

426

Г

1280

УК 19025-500

500

3120

1000

1000

458

920

1150

900

500

510

530

Г

1680

УК 19025-700

700

3950

1350

1380

600

1150

1549

1050

800

698

720

Д

3600

УК 19025-800

800

4328

1470

1485

759

1300

1900

1000

700

796

834

Д

5400

УК 19025-1000

1000

5328

1865

1825

822

1525

1981

1240

1240

996

1028

Д

8270

УК 19025-1050

1050

5786

2100

2035

895

1670

2000

1300

1400

1100

1132

Д

10600

УК 19025-1200

1200

6400

2250

2150

945

1735

2200

1650

1400

1188

1228

Д

13000


Требования безопасности по ГОСТ 12.2.063-81 и в соответствии с нормами и правилами Федеральной службы по экологическому, технологическому и атомному надзору России.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



УК 19016

УК 19025

Условный проход (номинальный размер) DN

300-1200

Номинальное давление, РN, МПа (кгс/см2)

1,6 (16)

2,5 (25)

Класс герметичности затвора по ГОСТ 9544-93

А*

Климатическое исполнение по ГОСТ 15150-69

У1 или УХЛ 1

Рабочая среда

нефть и нефтепродукты (Н2S ≤ 20 мг/л)

Температура рабочей среды, °С

от минус 15 до +80

Рабочий перепад давления среды на затворе при открытии, МПа (кгс/см2), не более

Не более 1,6 (16)

2,5 (25)

Температура окружающей среды, °С

от минус 45 до +40 для У1;
от минус 60 до +40 для УХЛ1

Материал корпусных деталей:

сталь 20, 20Л, 25Л для У1
сталь 09Г2С, 10Г2, 20ГЛ, 12ХГФЛ, 20ХГСФЛ для УХЛ1

ПОКАЗАТЕЛИ НАДЕЖНОСТИ

Назначенный срок службы корпусных деталей

36 лет

Назначенный ресурс

3000 циклов

Наработка на отказ за период до капитального ремонта

500 циклов

Назначенный срок службы выемных частей и комплектующих изделий

18 лет при назначенном ресурсе не менее 1500 циклов

Вероятность безотказной работы за период до капитального ремонта

не менее 0,98

Сейсмостойкость

до 8* баллов включительно по шкале Рихтера

Управление

- ручное (маховиком или редуктором)
- электроприводом

Присоединение к трубопроводу

под приварку

* - 9 баллов по шкале Рихтера или 10 баллов по шкале MSK-64 по требованию заказчика

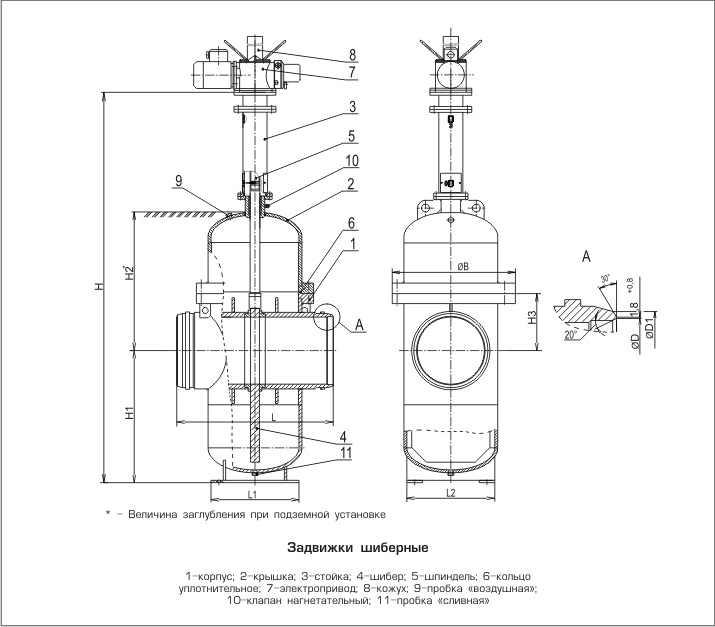

Пример в четреже выпускаемой продукции:

Задвижки шиберные PN 1.6, 2.5 МПа
