Штуцеры угловые (дроссели)

ПОИСК

Штуцеры угловые (дроссели) Штуцеры угловые (дроссели)


Штуцеры угловые (далее по тексту дроссели) предназначены для плавного регулирования ре­жима эксплуатации нефтяных, газовых и газоконденсатных скважин.

Дроссели регулируемые с ручным управлени­ем соответствуют техническим условиям стандарта API 6A и уровням качества PSL 1, PSL 2, PSL 3, выпу­скаются для классов температур К и L.

Дроссели типа ДР

Регулирование потока произво­дится путем изменения проходного сечения седла при опускании или подъеме иглы при перемещении штока по трапецеидальной резьбе.

Дроссели типа ДРТ

Дроссели типа ДРТ предназначены для дросселиро­вания потока бурового раствора в линии манифольда.

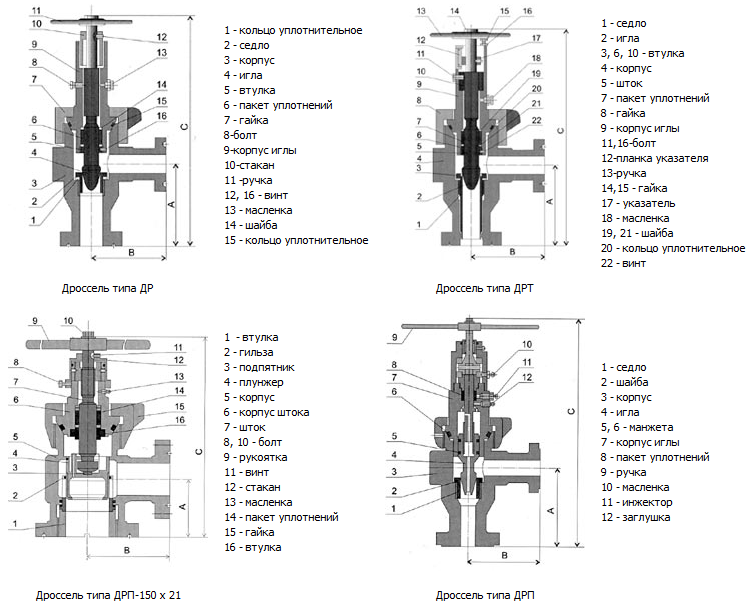

Конструкция дросселя изображена на рис. 10. Принцип действия аналогичен принципу действия дросселя типа ДР.

Для предохранения износа корпуса на выходе дросселя установлено удлиненное седло с втулкой из твердого сплава. Игла разъемная с конической втулкой из твердого сплава. Втулки изготовлены путем спека­ния в печи карбидовольфрамового порошка ВК-8.

Дроссели типа ДРП

Дроссели типа ДРП изготавливаются двух моди­фикаций.

Дроссель типа ДРП-150 х 21  предназна­чен для регулирования режима эксплуатации под­земного хранилища газа. Регулирование расхода газа осуществляется изменением площади окон гильзы при перемещении плунжера.

Дроссели рекомендуется применять при эксплуа­тации нефтяных, газовых и газоконденсатных скважин с рабочим давлением 70 МПа и более.

В дросселях установлены опорные подшипники для обеспечения низкого крутящего момента на ручке и снятия осевой нагрузки на резьбовую пару.


Технические характеристики угловых штуцеров

Условное обозначение

(тип)

Условный проход,

дюйм

Рабочее давление,

psi

Класс материала

Температура, °С

Габаритные размеры

Ах В х С, мм

ДР-50 х 21 К2

2 1/16

3000

ВВ

-46...+ 100

298 х 225 х 805

ДР-50 х 35 К2

2 1/16

5000

ВВ

-46...+100

298 х 225 х 805

ДР-50 х 70 К2

2 1/16

10 000

АА

-46...+ 100

298 х 225 х 805

ДР-50 х 70 КЗ

2 1/16

10 000

FF

-46...+ 100

298 х 225 х 805

ДР-50 х 105 КЗ

2 1/16

15 000

FF

-46...+ 100

298 х 225 х 652

ДР-65х14К1

2 9/16

2000

АА

-60...+100

298 х 225 х 790

ДР-65 х 35 К1

2 9/16

5000

АА

-60...+ 100

298 х 225 х 790

ДР-65 х 35 К2

2 9/16

5000

FF

-46...+ 100

298x225x790

ДР-65 х 35 КЗ

2 9/16

5000

DD

-46...+ 100

298 х 225 х 790

ДР-65 х 70 К1

2 9/16

10 000

АА

-60...+100

298x225x790

ДР-65 х 70 К2

2 9/16

10 000

АА

-46...+ 100

298 х 225 х 790

ДР-65 х 105 К1

2 9/16

15 000

АА

-46...+100

298 х 225 х 790

ДР-80х21 К2

3 1/16

3000

ВВ

-46...+ 100

298 х 225 х 790

ДР-80х35К2

3 1/16

5000

ВВ

-46...+100

298 х 225 х 790

ДР-80хЮ5КЗ

3 1/16

15 000

FF

-46...+ 100

298 х 263 х 652

ДР-100х21 К1

4  1/16

3000

АА

-60...+100

296 х 264 х 885

ДР-100х35К1

4 1/16

5000

АА

-60...+ 100

296 х 264 х 885

ДРП-50хЮ5КЗ

2 1/16

15 000

FF

-46...+100

298 х 225 х 880

ДРП-65 х 70 КЗ

2 9/16

10 000

FF

-46...+ 100

298 х 225 х 885

ДРП-80хЮ5КЗ

3 1/16

15 000

FF

-46...+ 100

298 х 263 х 885

ДРП-150х21 К1

7  1/16

3000

АА

-46...+ 100

320 х 290 х 880

ДРТ-80х70К1

3 1/16

10 000

ВВ

-60...+90

298 х 263 х 800
