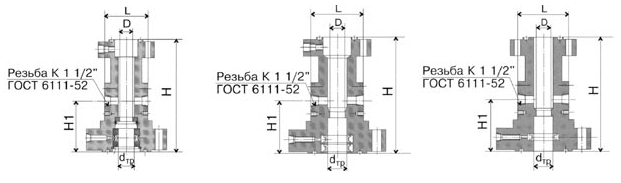

Номинальные размеры фланца, дюйм-psi-N кольца | Размеры, ММ | ||||||
стволового | бокового | ||||||
нижнего | верхнего | dтр | D | Н | Н1 | L | |
11 -2000-R53 | 7 1/16-3000-R45 | 2 1/16-3000-R24 | 139,7 | 128 | 560 | 285 | 300 |
11 -2000-R53 | 7 1/16-3000-R45 | 2 1/16-3000-R24 | 146,1 | 134 | 560 | 285 | 300 |
11 -2000-R53 | 7 1/16-3000-R45 | 2 1/16-3000-R24 | 168,3 | 154 | 560 | 285 | 300 |
11-2000-R53 | 7 1/16-3000-R45 | 2 1/16-3000-R24 | 177,8 | 167 | 560 | 285 | 300 |
11 -2000-R53 | 7 1/16-2000-R45 | 2 9/16-5000-R27 | 139,7 | 128 | 560 | 285 | 300 |
11 -2000-R53 | 7 1/16-2000-R45 | 2 9/16-5000-R27 | 146,1 | 134 | 560 | 285 | 300 |
11 -2000-R53 | 7 1/16-2000-R45 | 2 9/16-5000-R27 | 168,3 | 154 | 560 | 285 | 300 |
11 -2000-R53 | 7 1/16-2000-R45 | 2 9/16-5000-R27 | 177,8 | 167 | 560 | 285 | 300 |
11 -3000-R53 | 7 1/16-3000-R45 | 2 1/16-3000-R24 | 139,7 | 128 | 560 | 285 | 300 |
11 -3000-R53 | 7 1/16-3000-R45 | 2 1/16- 3000 -R24 | 146,1 | 134 | 560 | 285 | 300 |
11 -3000-R53 | 7 1/16-3000-R45 | 2 1/16-3000-R24 | 168,3 | 154 | 560 | 285 | 300 |
11 -3000-R53 | 7 1/16-3000-R45 | 2 1/16- 3000 -R24 | 177,8 | 167 | 560 | 285 | 300 |
11 -5000-R54 | 7 1/16-5000-R46 | 2 1/16-5000-R24 | 139,7 | 128 | 575 | 239 | 304 |
11 -5000-R54 | 7 1/16-5000-R46 | 2 1/16-5000-R24 | 146,1 | 134 | 575 | 239 | 304 |
11 -5000-R54 | 7 1/16-5000-R46 | 2 1/16-5000-R24 | 168,3 | 154 | 575 | 239 | 304 |
11-5000-R54 | 7 1/16-5000-R46 | 2 1/16-5000-R24 | 177,8 | 167 | 575 | 239 | 304 |
11 -10 000-ВХ158 | 7 1/16- 10 000-ВХ156 | 2 1/16-10 000-ВХ152 | 139,7 | 128 | 675 | 340 | 305 |
11 -10 000-ВХ158 | 7 1/16-10 000-ВХ156 | 2 1/16-10 000-ВХ152 | 146,1 | 134 | 675 | 340 | 305 |
11 - 10 000-ВХ158 | 7 1/16-10 000-ВХ156 | 2 1/16-10 000-ВХ152 | 168,3 | 154 | 675 | 340 | 305 |
11 -10 000-ВХ158 | 7 1/16-10 000-ВХ156 | 2 1/16-10 000-ВХ152 | 177,8 | 167 | 675 | 340 | 305 |
11 - 10 000-ВХ158 | 7 1/16- 10 000-ВХ156 | 2 1/16-10 000-ВХ152 | 139,7 | 128 | 675 | 350 | 336 |
11 -10 000-ВХ158 | 7 1/16 -10 000 - ВХ156 | 2 1/16-10 000-ВХ152 | 146,1 | 134 | 675 | 350 | 336 |
11 -10 000-ВХ158 | 7 1/16-10 000-ВХ156 | 2 1/16-10 000-ВХ152 | 168,3 | 154 | 675 | 350 | 336 |
11 -10 000-ВХ158 | 7 1/16-10 000-ВХ156 | 2 1/16-10 000-ВХ152 | 177,8 | 167 | 675 | 350 | 336 |
11 -15 000-ВХ158 | 9-15 000-ВХ157 | 2 1/16-15 000-ВХ152 | 139,7 | 128 | 835 | 430 | 460 |
11 -15 000-ВХ158 | 9-15 000-ВХ157 | 2 1/16-15 000-ВХ152 | 146,1 | 134 | 835 | 430 | 460 |
11 -15 000-ВХ158 | 9-15 000-ВХ157 | 2 1/16-15 000-ВХ152 | 168,3 | 154 | 835 | 430 | 460 |
11 -15 000-ВХ158 | 9-15 000-ВХ157 | 2 1/16-15 000-ВХ152 | 177,8 | 167 | 835 | 430 | 460 |
13 5/8-3000-R57 | 9 - 3000 - R49 | 2 1/16-3000-R24 | 219,1 | 206 | 675 | 339 | 364 |
13 5/8- 3000 -R57 | 11 -3000-R53 | 2 1/16-3000-R24 | 244,5 | 229 | 675 | 339 | 350 |
