Задвижка шиберная

ПОИСК

Задвижка шиберная Задвижка шиберная




- Применяется в качестве запорного устройства.
- Предназначена для установки в устьевую фонтанную арматуру или трубопровод и служит для полного перекрытия потока рабочей среды.
- Уплотнение затвора  - “металл-металл”. Уровень качества по API-6A - PSL-1, PSL-2, PSL-3.
- Материал исполнения по API-6A (NACE MR-01-75) - от AA до FF.
- Классы температур окружающей среды - К (-60…+82 °С) и L (-46…+82 °С).

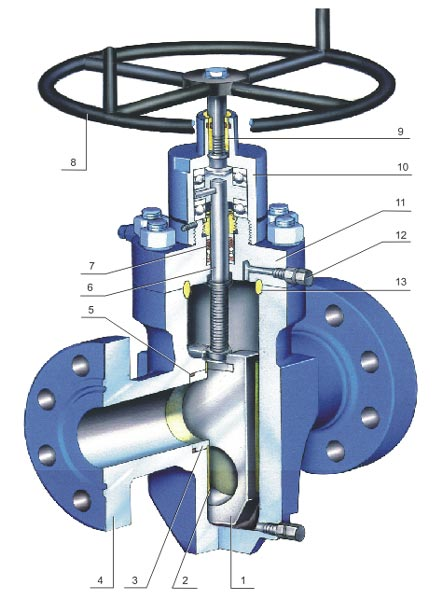

1 - шибер,
2 - пластина направляющая,
3 - седло,
4 - корпус,
5 - кольцо,
6 - шток,
7 - пакет уплотнений,
8 - маховик,
9 - указатель,
10 - корпус подшипников,
11 - крышка,
12 - масленка,
13 - кольцо

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Проходное сечение,
мм (дюйм)

Рабочее давление, МПа (psi)

14 (2000)

21 (3000)

35 (5000)

70 (10 000)

105 (15 000) *

52 (2 1/16)

+

+

+

+

+

65 (2 9/16)

+

+

+

+

+

78 (3 1/8)

-

+

+

+

+

103 (4 1/14)

+

+

+

+

+

152 (7 1/16)

+

+

-

-

-
