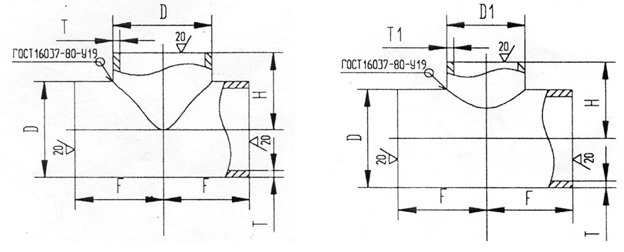

DN | D | T | D1 | T1 | F | H | Масса, кг |
15 | 21,3 | 2,0 | 21,3 | 2,0 | 25 | 25 | 0,19 |
3,2 | 3,2 | 0,30 | |||||
4,0 | 4,0 | 0,38 | |||||
20 | 26,9 | 2,0 | 2,0 | 29 | 29 | 0,26 | |
3,2 | 3,2 | 0,42 | |||||
4,0 | 4,0 | 0,52 | |||||
2,0 | 26,9 | 2,0 | 0,23 | ||||
3,2 | 3,2 | 0,37 | |||||
4,0 | 4,0 | 0,46 | |||||
25 | 33,7 | 2,3 | 21,3 | 2,0 | 38 | 38 | 0,25 |
3,2 | 3,2 | 0,35 | |||||
4,5 | 4,0 | 0,40 | |||||
2,3 | 26,9 | 2,0 | 0,25 | ||||
3,2 | 3,2 | 0,35 | |||||
4,5 | 4,0 | 0,40 | |||||
2,3 | 33,7 | 2,3 | 0,40 | ||||
3,2 | 3,2 | 0,64 | |||||
4,5 | 4,5 | 0,80 | |||||
32 | 42,4 | 2,6 | 21,3 | 2,0 | 48 | 48 | 0,79 |
3,6 | 3,2 | 1,10 | |||||
5,0 | 4,0 | 1,50 | |||||
2,6 | 26,9 | 2,0 | 0,79 | ||||
3,6 | 3,2 | 1,10 | |||||
5,0 | 4,0 | 1,50 | |||||
2,6 | 33,7 | 2,3 | 0,79 | ||||
3,6 | 3,2 | 1,10 | |||||
5,0 | 4,0 | 1,50 | |||||
2,6 | 42,4 | 2,6 | 0,79 | ||||
3,6 | 3,6 | 1,10 | |||||
5,0 | 5,0 | 1,50 | |||||
40 | 48,3 | 2,6 | 26,9 | 2,0 | 57 | 57 | 1,00 |
3,6 | 3,2 | 1,40 | |||||
5,0 | 4,0 | 2,00 | |||||
2,6 | 33,7 | 2,3 | 1,00 | ||||
3,6 | 3,2 | 1,40 | |||||
5,0 | 4,5 | 2,00 | |||||
2,6 | 42,4 | 2,6 | 1,00 | ||||
3,6 | 3,6 | 1,40 | |||||
5,0 | 5,0 | 2,00 | |||||
2,6 | 48,3 | 2,6 | 1,00 | ||||
3,6 | 3,6 | 1,40 | |||||
5,0 | 5,0 | 2,00 | |||||
50 | 60,3 | 2,9 | 33,7 | 2,9 | 64 | 51 | 1,60 |
4,0 | 4,0 | 2,20 | |||||
5,6 | 5,6 | 3,00 | |||||
2,9 | 42,4 | 2,6 | 57 | 1,60 | |||
4,0 | 3,6 | 2,20 | |||||
5,6 | 5,0 | 3,00 | |||||
2,9 | 48,3 | 2,6 | 60 | 1,60 | |||
4,0 | 3,6 | 2,20 | |||||
5,6 | 5,0 | 3,00 | |||||
2,9 | 60,3 | 2,3 | 64 | 1,60 | |||
4,0 | 3,2 | 2,20 | |||||
5,6 | 4,5 | 3,00 | |||||
65 | 76,1 | 2,9 | 42,4 | 2,6 | 76 | 64 | 3,20 |
5,0 | 3,6 | 5,50 | |||||
7,1 | 5,0 | 7,90 | |||||
2,9 | 48,3 | 2,9 | 67 | 3,20 | |||
5,0 | 4,0 | 5,50 | |||||
7,1 | 5,6 | 7,90 | |||||
2,9 | 60,3 | 2,6 | 70 | 3,20 | |||
5,0 | 3,6 | 5,50 | |||||
7,1 | 5,0 | 7,90 | |||||
2,9 | 76,1 | 2,9 | 76 | 3,20 | |||
5,0 | 5,0 | 5,50 | |||||
7,1 | 7,1 | 7,90 | |||||
80 | 88,9 | 3,2 | 48,3 | 2,9 | 86 | 73 | 2,20 |
5,6 | 4,0 | 4,00 | |||||
8,0 | 5,6 | 5,50 | |||||
3,2 | 60,3 | 2,9 | 76 | 2,20 | |||
5,6 | 4,0 | 4,00 | |||||
8,0 | 5,6 | 5,50 | |||||
3,2 | 76,1 | 2,9 | 83 | 2,50 | |||
5,6 | 5,0 | 4,50 | |||||
8,0 | 7,1 | 6,20 | |||||
3,2 | 88,9 | 3,2 | 86 | 2,50 | |||
5,6 | 5,6 | 4,50 | |||||
8,0 | 8,0 | 6,20 | |||||
100 | 114,3 | 3,6 | 60,3 | 2,7 | 105 | 89 | 3,80 |
6,3 | 4,0 | 6,70 | |||||
8,8 | 5,6 | 10,00 | |||||
3,6 | 76,1 | 2,9 | 95 | 4,50 | |||
6,3 | 5,0 | 7,80 | |||||
8,8 | 7,1 | 10,00 | |||||
3,6 | 88,9 | 3,2 | 98 | 4,50 | |||
6,3 | 5,6 | 7,80 | |||||
8,8 | 8,0 | 10,00 | |||||
3,6 | 114,3 | 3,6 | 105 | 4,50 | |||
6,3 | 6,3 | 7,80 | |||||
8,8 | 8,8 | 10,00 | |||||
125 | 139,7 | 4,0 | 76,1 | 2,9 | 124 | 108 | 3,40 |
6,3 | 5,0 | 5,30 | |||||
10,0 | 7,1 | 16,00 | |||||
4,0 | 88,9 | 3,2 | 111 | 3,40 | |||
6,3 | 5,6 | 5,30 | |||||
10,0 | 8,0 | 16,00 | |||||
4,0 | 114,3 | 3,6 | 117 | 3,40 | |||
6,3 | 6,3 | 5,30 | |||||
10,0 | 8,8 | 16,00 | |||||
4,0 | 139,7 | 4,0 | 124 | 3,40 | |||
6,3 | 6,3 | 5,30 | |||||
10,0 | 10,0 | 16,00 | |||||
150 | 168,3 | 4,5 | 88,9 | 3,2 | 143 | 124 | 9,40 |
7,1 | 5,6 | 16,00 | |||||
11,0 | 8,0 | 24,00 | |||||
4,5 | 114,3 | 3,6 | 130 | 9,40 | |||
7,1 | 6,3 | 16,00 | |||||
11,0 | 8,8 | 24,00 | |||||
4,5 | 139,7 | 4,0 | 137 | 9,40 | |||
7,1 | 6,3 | 16,00 | |||||
11,0 | 10,0 | 24,00 | |||||
4,5 | 168,3 | 4,5 | 143 | 9,40 | |||
7,1 | 7,1 | 16,00 | |||||
11,0 | 11,0 | 24,00 | |||||
200 | 219,1 | 6,3 | 114,3 | 3,6 | 178 | 156 | 16,00 |
8,0 | 6,3 | 20,00 | |||||
12,5 | 8,8 | 43,00 | |||||
6,3 | 139,7 | 4,0 | 162 | 16,00 | |||
8,0 | 6,3 | 20,00 | |||||
12,5 | 10,0 | 43,00 | |||||
6,3 | 168,3 | 4,5 | 168 | 16,00 | |||
8,0 | 7,1 | 20,00 | |||||
12,5 | 11,0 | 43,00 | |||||
6,3 | 219,1 | 6,3 | 178 | 23,00 | |||
8,0 | 8,0 | 29,00 | |||||
12,5 | 12,5 | 44,00 | |||||
250 | 273,0 | 6,3 | 139,7 | 4,0 | 216 | 191 | 33,0 |
10,0 | 6,3 | 52,0 | |||||
6,3 | 168,3 | 4,5 | 194 | 33,0 | |||
10,0 | 7,1 | 52,0 | |||||
6,3 | 219,1 | 6,3 | 203 | 33,0 | |||
10,0 | 7,1 | 52,0 | |||||
6,3 | 273,0 | 6,3 | 216 | 33,0 | |||
10,0 | 10,0 | 52,0 | |||||
300 | 323,9 | 7,1 | 168,3 | 4,5 | 254 | 219 | 47,00 |
10,0 | 7,1 | 66,00 | |||||
7,1 | 219,0 | 6,3 | 229 | 47,00 | |||
10,0 | 8,0 | 66,00 | |||||
7,1 | 273,0 | 6,3 | 241 | 47,00 | |||
10,0 | 8,0 | 66,00 | |||||
7,1 | 323,9 | 7,1 | 254 | 54,00 | |||
10,0 | 10,0 | 77,00 | |||||
350 | 355,6 | 8,0 | 219,1 | 6,3 | 279 | 248 | - |
11,0 | 8,0 | ||||||
8,0 | 273,0 | 6,3 | 257 | ||||
11,0 | 10,0 | ||||||
8,0 | 323,9 | 7,1 | 270 | ||||
11,0 | 10,0 | ||||||
8,0 | 355,6 | 8,0 | 279 | 68,00 | |||
11,0 | 11,0 | 94,00 | |||||
400 | 406,4 | 8,8 | 273,0 | 6,3 | 305 | 283 | - |
12,5 | 10,0 | ||||||
8,8 | 323,9 | 7,1 | 295 | ||||
12,5 | 10,0 | ||||||
8,8 | 355,6 | 8,0 | 305 | - | |||
12,5 | 10,0 | ||||||
8,8 |
| 8,8 | 88,00 | ||||
12,5 | 406,4 | 12,5 | 131,00 | ||||
450 | 457,0 |
| 323,9 | 7,1 | 343 | 321 | - |
| 355,6 | 8,0 | 330 | ||||
10,0 | 355,6 | 11,0 | |||||
| 406,4 | 8,8 | |||||
| 457,0 | 10,0 | 343 |
DN | D | T | D1 | T1 | F | H | Масса, кг |
40 | 45 | 2,5 | - | - | 40 | 40 | 0,3 |
4,0 | 0,4 | ||||||
5,0 | 0,4 | ||||||
50 | 57 | 3,0 | 45 | 2,5 | 50 | 45 | 0,4 |
4,0 | 3,0 | 0,6 | |||||
5,0 | 4,0 | 0,7 | |||||
3,0 | - | - | 0,4 | ||||
4,0 | 0,6 | ||||||
5,0 | 0,7 | ||||||
65 | 76 | 3,5 | 45 | 2,5 | 65 | 60 | 0,8 |
6,0 | 4,0 | 1,4 | |||||
7,0 | 5,0 | 1,6 | |||||
3,5 | 57 | 3,0 | 0,8 | ||||
6,0 | 5,0 | 1,4 | |||||
7,0 | 5,5 | 1,6 | |||||
3,5 | - | - | 0,8 | ||||
6,0 | 1,4 | ||||||
7,0 | 1,6 | ||||||
80 | 89 | 3,5 | 57 | 3,0 | 80 | 70 | 1,5 |
6,0 | 4,0 | 2,0 | |||||
8,0 | 5,5 | 2,7 | |||||
3,5 | 76 | 3,5 | 1,5 | ||||
6,0 | 6,0 | 2,0 | |||||
8,0 | 7,0 | 2,7 | |||||
3,5 | - | - | 1,5 | ||||
6,0 | 2,0 | ||||||
8,0 | 2,7 | ||||||
100 | 108 | 4,0 | 76 | 3,5 | 100 | 80 | 2,2 |
6,0 | 5,0 | 3,3 | |||||
8,0 | 6,0 | 4,5 | |||||
9,0 | 7,0 | 4,9 | |||||
4,0 | 89 | 4,0 | 2,2 | ||||
6,0 | 6,0 | 3,3 | |||||
8,0 | 8,0 | 4,5 | |||||
9,0 | 8,0 | 4,9 | |||||
4,0 | - | - | 2,2 | ||||
6,0 | 3,3 | ||||||
8,0 | 4,5 | ||||||
9,0 | 4,9 | ||||||
125 | 133 | 4,0 | 89 | 3,5 | 110 | 95 | 2,9 |
6,0 | 5,0 | 4,1 | |||||
8,0 | 6,0 | 5,9 | |||||
10,0 | 8,0 | 6,8 | |||||
12,0 | 9,0 | 8,0 | |||||
4,0 | 108 | 4,0 | 2,9 | ||||
6,0 | 5,0 | 4,1 | |||||
8,0 | 6,0 | 5,9 | |||||
10,0 | 9,0 | 6,8 | |||||
12,0 | 10,0 | 8,0 | |||||
4,0 | - | - | 2,9 | ||||
6,0 | 4,1 | ||||||
8,0 | 5,9 | ||||||
10,0 | 6,8 | ||||||
12,0 | 8,0 | ||||||
150 | 159 | 4,5 | 108 | 4,0 | 130 | 110 | 4,8 |
6,0 | 5,0 | 6,6 | |||||
8,0 | 6,0 | 9,0 | |||||
10,0 | 9,0 | 10,1 | |||||
12,0 | 10,0 | 12,2 | |||||
4,5 | 133 | 4,0 | 4,8 | ||||
6,0 | 5,0 | 6,6 | |||||
8,0 | 6,0 | 9,0 | |||||
10,0 | 10,0 | 10,1 | |||||
12,0 | 12,0 | 12,2 | |||||
4,5 | - | - | 4,8 | ||||
6,0 | 6,6 | ||||||
8,0 | 9,0 | ||||||
10,0 | 10,1 | ||||||
12,0 | 12,2 | ||||||
200 | 219 | 6,0 | 133 | 5,0 | 160 | 140 | 10,2 |
8,0 | 6,0 | 13,8 | |||||
10,0 | 8,0 | 16,8 | |||||
12,0 | 10,0 | 19,9 | |||||
16,0 | 16,0 | 26,6 | |||||
6,0 | 159 | 6,0 | 10,2 | ||||
8,0 | 6,0 | 13,8 | |||||
10,0 | 8,0 | 16,8 | |||||
12,0 | 11,0 | 19,9 | |||||
16,0 | 12,0 | 26,6 | |||||
6,0 | - | - | 10,2 | ||||
8,0 | 13,8 | ||||||
10,0 | 16,8 | ||||||
12,0 | 19,9 | ||||||
16,0 | 26,6 | ||||||
250 | 273 | 7,0 | 159 | 4,5 | 190 | 175 | 18,4 |
10,0 | 6,0 | 26,0 | |||||
12,0 | 8,0 | 31,2 | |||||
16,0 | 11,0 | 41,6 | |||||
18,0 | 12,0 | 46,8 | |||||
7,0 | 219 | 6,0 | 18,4 | ||||
10,0 | 8,0 | 26,0 | |||||
12,0 | 10,0 | 31,2 | |||||
16,0 | 12,0 | 41,6 | |||||
18,0 | 16,0 | 46,8 | |||||
7,0 | - | - | 18,4 | ||||
10,0 | 26,0 | ||||||
12,0 | 31,2 | ||||||
16,0 | 41,6 | ||||||
18,0 | 46,8 | ||||||
300 | 325 | 8,0 | 219 | 6,0 | 220 | 200 | 27,4 |
10,0 | 8,0 | 34,2 | |||||
12,0 | 10,0 | 41,1 | |||||
16,0 | 12,0 | 54,8 | |||||
22,0 | 16,0 | 75,3 | |||||
8,0 | 273 | 7,0 | 27,4 | ||||
10,0 | 10,0 | 34,2 | |||||
12,0 | 12,0 | 41,1 | |||||
16,0 | 16,0 | 54,8 | |||||
22,0 | 18,0 | 75,3 | |||||
8,0 | - | - | 27,4 | ||||
10,0 | 34,2 | ||||||
12,0 | 41,1 | ||||||
16,0 | 54,8 | ||||||
22,0 | 75,3 | ||||||
350 | 377 | 10,0 | 273 | 7,0 | 240 | 225 | 46,0 |
12,0 | 10,0 | 55,2 | |||||
16,0 | 12,0 | 73,6 | |||||
20,0 | 16,0 | 92,0 | |||||
10,0 | 325 | 8,0 | 46,0 | ||||
12,0 | 10,0 | 55,2 | |||||
16,0 | 16,0 | 73,6 | |||||
20,0 | 18,0 | 92,0 | |||||
10,0 | - | - | 46,0 | ||||
12,0 | 55,2 | ||||||
16,0 | 73,6 | ||||||
20,0 | 92,0 | ||||||
400 | 426 | 10,0 | 325 | 8,0 | 270 | 250 | 55,5 |
12,0 | 10,0 | 66,6 | |||||
16,0 | 12,0 | 88,8 | |||||
18,0 | 16,0 | 100,0 | |||||
10,0 | 377 | 10,0 | 55,5 | ||||
12,0 | 12,0 | 66,6 | |||||
16,0 | 16,0 | 88,8 | |||||
18,0 | 18,0 | 100,0 | |||||
10,0 | - | - | 55,5 | ||||
12,0 | 66,6 | ||||||
16,0 | 88,8 | ||||||
18,0 | 100,0 |
