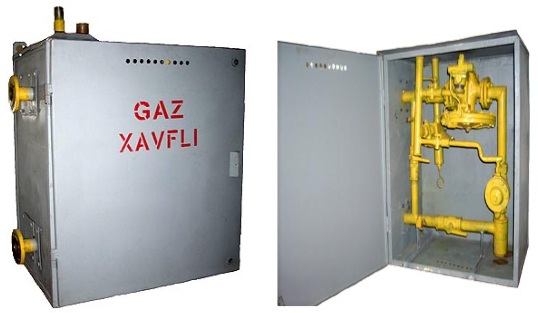

№ | Наименование параметров и размеров | Норма |
1. | Давление газа на входе ГРП, МРа | 0,6 |
2. | Давление газа на выходе ГРП, МРа | 0,001-0,06 |
3. | Диаметр присоединительных патрубков для ГРП, mm с регулятором РДБК 1-25 | вх.-25, вых-40 |
4. | Тип регулятора: ГРП с РДБК1-25 | РДБК 1-25 |
5. | Пропускная способность ГРП (максимальная), m3/h: ГРП с РДБК 1-25, Рвх = 0,6 МРа | 1000 |
6. | Пределы регулирования контролируемого давления клапана отсекателя ПКК-40МС с пружиной низкого давления, МРа (kgf/sm2) | 0,0015-0,005 (0,015-0,05) |
7. | Минимальное входное давление, при котором закрывается основной клапан ПКК-40МС, МРа (kgf/sm2) | 0,01-0,015 (0,1-0,15) |
8. | Допускаемые потери давления на сетке фильтра, Ра (мм вод.ст) не более | 5000 (500) |
9. | Предел настройки сбросного клапана ПСК-50Н/0,05; МРа (kgf/sm2) в пределах | 0,002-0,005 (0,02-0,05) |
10. | Габаритные размеры ГРП, мм, не более: длина ширина высота | 810 580 880 |
11. | Масса ГРП, kg, не более | 29 |
