  3. Клапан запорный стальной PN 16, АК 21001

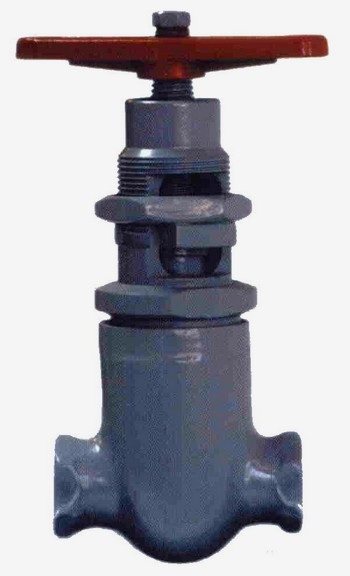

Клапан запорный стальной PN 16, АК 21001

ПОИСК

Клапан запорный стальной PN 16, АК 21001 Клапан запорный стальной PN 16, АК 21001



- Предназначены для установки на трубопроводах для агрессивных и неагрессивных сред.
- Рабочая среда - жидкость и газ, нейтральные по отношению к материалам деталей, соприкасающихся со средой.
- Температура рабочей среды - 300оС; для природного газа до +100оС.
- Номинальное давление PN 16МПа.
- Материал корпуса - сталь 25, сталь 12Х18Н10Т, сталь 10Х17Н13М3Т.
- Присоединение к трубопроводу - муфтовое, с внутренней резьбой или фланцевое.
- Клапаны могут работать в районах с умеренным и тропическим климатом.





Таблица 1

Обозначение

Таблица - фигура

PN , МPа

АК 21001

15с57бк
15нж57нж

16

Таблица 2

Обозначение

DN

H

L

G

hc

Масса, кг

Размеры,мм

АК21001

15

209

90

G1/2-A

29

3.3

20

217

110

G3/4-A

37

3.8

25

227

130

G1-A

47

4.5

Схема клапана запорного стального PN 16

Основные конструктивные особенности и преимущества

- Уплотнение "золотник-седло" - конусное, притертое, "метал по металлу", обеспечивающее высокую герметичность клапана и длительный ресурс.
- Корпусные детали выполнены методом объемной штамповки, что обеспечивает конструктивную прочность и надежность.
- Имеется возможность поджатия уплотнения штока в процессе эксплуатации гайкой накидной.
