Обратные клапаны Z15.2 Py 63-500
Обратный кованый клапан высокого давленияв в инсполнении фланцевом или под приварку, с безасбестовым уплотнением.
Соответствует требованиям PED 97/23/EC, DIN 3352 часть 7, ČSN EN 1984.
- ДОЛГИЙ СРОК СЛУЖБЫ УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТИ – ОБЕСПЕЧЕН
- НАПЛАВКОЙ ИЗ ИЗНОСОСТОЙКОГО МЕТАЛЛА ИЛИ СТЕЛЛИТА.
- ПРОСТОЙ РЕМОНТ – БЛАГОДАРЯ УДОБНОМУ ДОСТУПУ, КОТОРЫЙ ГАРАНТИРУЕТ
- КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ АРМАТУРЫ, СЕДЛО ЛЕГКО РЕМОНТИРУЕТСЯ
- ВАРИАБЕЛЬНОСТЬ – ВАРИАНТЫ КОНСТРУКЦИИ И МАТЕРИАЛА ПО ЖЕЛАНИЮ ЗАКАЗЧИКА, ДИФФЕРЕНЦИАЛЬНОЕ СТАНДАРТНОЕ ИСПОЛНЕНИЕ (РАЗМЕРЫ),
НЕРЖАВЕЮЩИЙ МАТЕРИАЛ ДЛЯ АГРЕССИВНЫХ СРЕД

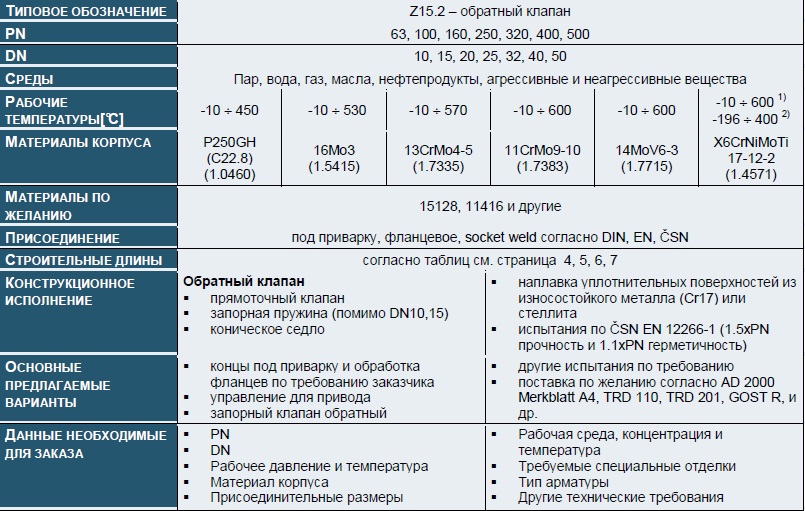

ОСНОВНЫЕ ПАРАМЕТРЫ
Изменение правил допускается.
1) Применение при температурах выше 400 °C только в том случае, если нет риска возникновения межкристаллитной коррозии
2) Применение при температурах от -196°C до +400°C, вариант материала 2 – см.ниже

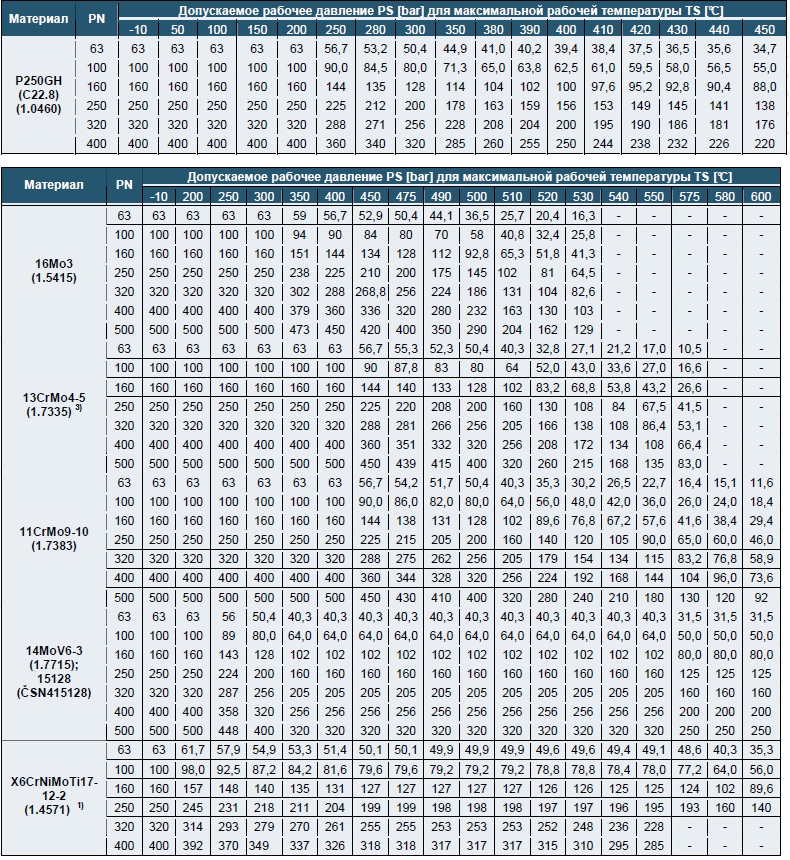

РАБОЧИЕ ПАРАМЕТРЫ
1) Применение клапана выше 400°C только для сред, не способствующих возниковению межкристаллической коррозии
2) Применение при температурах от -196 °C до +400 °C, вариант материала 2 – см.ниже
3) Материал 1.7335 только для температуры +570°C

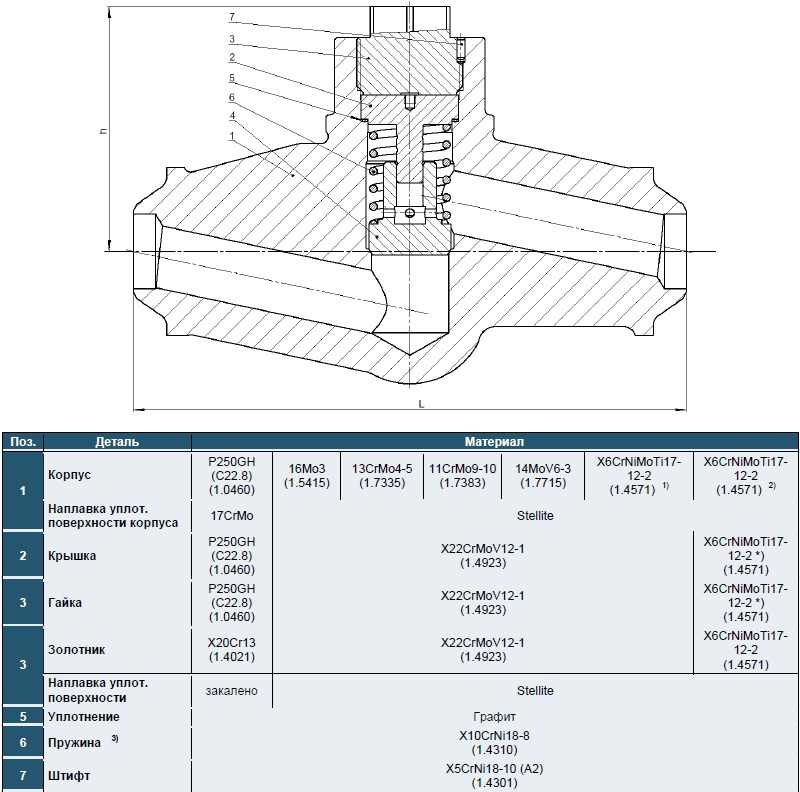

ПРИМЕНЕННЫЙ МАТЕРИАЛ
1) Применение клапана выше 400 °C только для сред, не способствующих возникновению межкристаллической коррозии
2) Применение при температурах от -196 °C до +400 °C, вариант материала 2
3) DN10 и DN15 – исполнение клапана без пружины

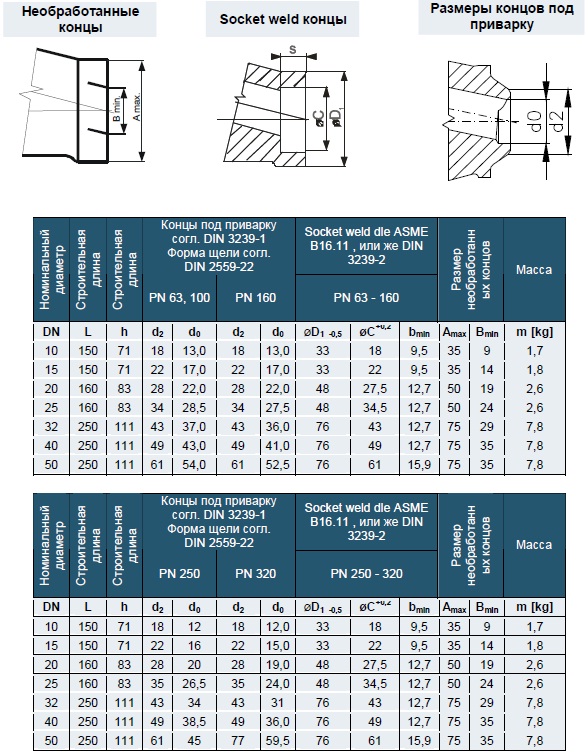

РАЗМЕРЫ АРМАТУРЫ
Исполнение под приварку: Socket weld
Строительная длина: согласно таблице
Концы под приварку: DIN 3239 – Часть 1
Присоединительный диаметр: DIN 2559 – Лист 1 – форма 22 Socket weld: B16.11, DIN 3239 – Часть 2,
Варианты по желанию: ČSN 13 1075, ČSN EN 12 627, Socket weld согл. EN 12 760, другие согл.разм. Amax, Bmin

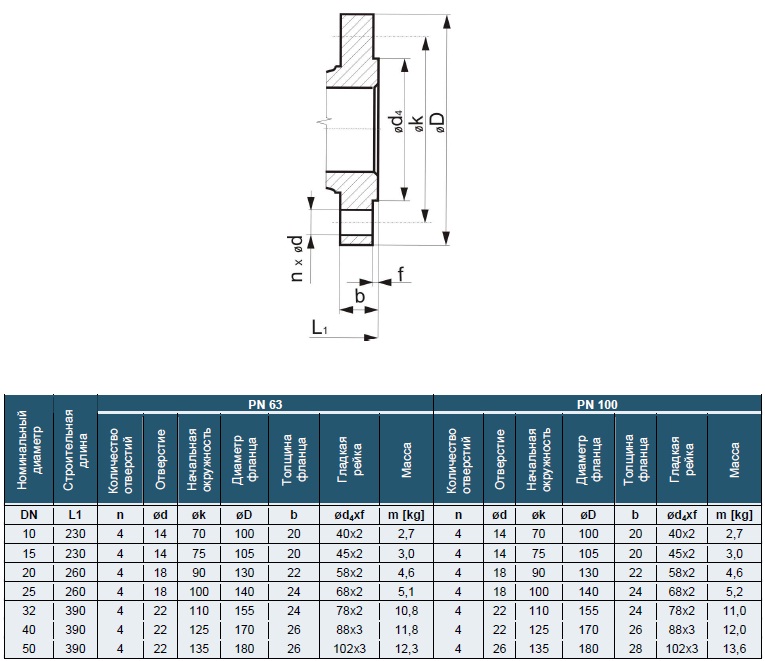

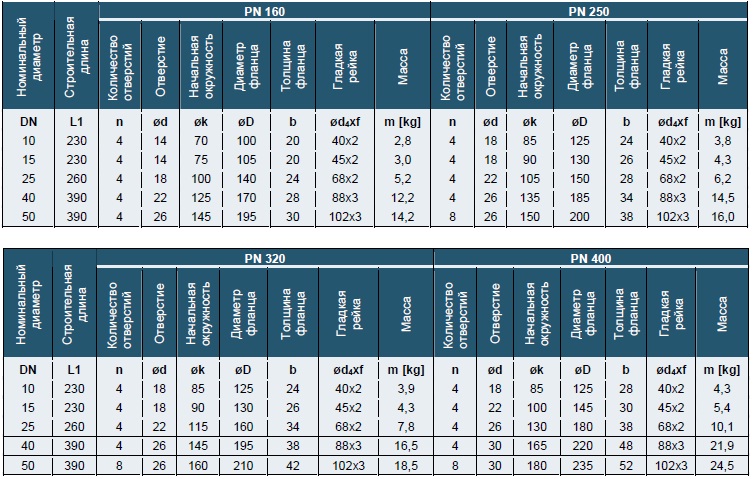

РАЗМЕРЫ АРМАТУРЫ
Фланцевое исполнение
Строительная длина: согл. таблице
Фланцы: EN 1092-1, (DIN 2501/1972)
Уплотнительная рейка: ČSN EN 1092-1 – Tип B1, (согл. DIN 2526/1975 – Form E)
Варианты по желанию: ČSN 13 1160, другие согл. Вашему требованию
Обработки фланцев по желанию: гребень или паз ČSN EN 1092-1 – Tип C или D (раньше DIN 2512/1975), выкружка или выступ ČSN EN 1092-1 – Tип E или F (раньше DIN 2513/1966 – Form V13 или Form R13), и др.

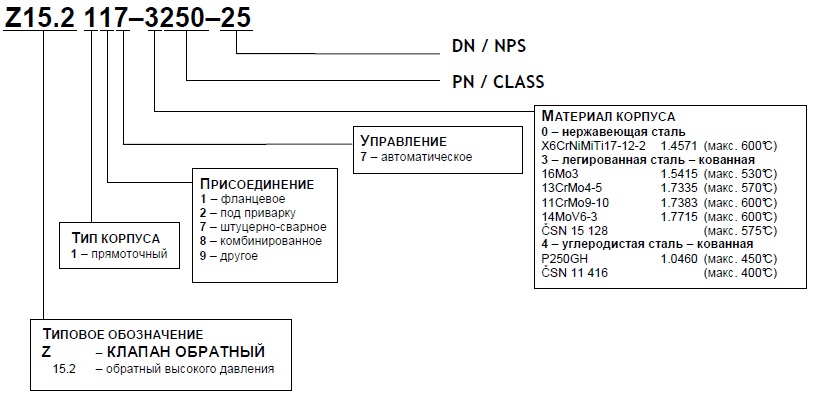

СТРУКТУРА ОБОЗНАЧЕНИЯ ИСПОЛНЕНИЯ
MОНТАЖ И РАБОТА АРМАТУРЫ:
Арматура должна быть закреплена в горизонтальной позиции. Среда должна протекать под золотник в соответствии с направлением,
обозначенным на корпусе. При монтаже и работе необходимо учесть данные аспекты:
- рабочие параметры должны соответствовать максимальным рабочим параметрам клапана
- на правильную функцию арматуры имеет влияние присутствие загрязнений в трубопроводе и протекающей среде. Поэтому
необходимо соблюдать трубопровод и среду чистыми, например при помощи фильтров
- применение среды должно быть в соответствии с коррозийной стойкостью материалов арматуры
- арматуру нельзя в течение работы механически повредить.
