Задвижка шиберная с керамическими вставками ЗШ 65-21

ПОИСК

Задвижка шиберная с керамическими вставками ЗШ 65-21 Задвижка шиберная с керамическими вставками ЗШ 65-21



Отличительные особенности:

Обладает повышенной эрозионной стойкостью за счет применения керамических элементов в запорном узле.
Облегченный вариант, масса задвижки составляет 48 кг.
Задвижка полностью соответствует требованиям ГОСТ Р 51365-99. Данный ГОСТ гармонизирован в соответствии с требованиями стандарта API спецификации 6A (устьевое оборудование).
Литой корпус.
Задвижка относится к классу ремонтируемых, восстанавливаемых изделий.

Технические характеристики

Диаметр условного прохода, Dy, мм

65

Давление условное, Ру, МПа

21

Среда рабочая

нефть, природный газ, вода с содержанием механических примесей по объёму до 50%

Климатическое исполнение

ХЛ1

Температура рабочей среды, °С:

- максимальная

+ 120

- минимальная

- 60

Температура окружающей среды, °С:

- максимальная

+ 40

- минимальная

- 60

Герметичность затвора по ГОСТ 9544-93

А

Управление

ручное

Материал основных деталей

- корпус

сталь 35 (литой)

- седло

сталь 38Х2МЮА

- шибер

сталь 50ХФА с азотированной поверхностью

Присоединение к трубопроводу

РД 26-16-40-89 и ГОСТ 28919-91

Направление подачи среды

с любой стороны

Положение на трубопроводе

любое, кроме "маховиком вниз"

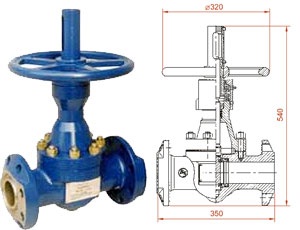

Габаритные размеры, мм:

- высота

540

- длина

350

- ширина

320

Масса, кг

47

Уровень технических требований

УТТ1

Полный срок службы, лет

10

Полный средний ресурс не менее, циклов

2000

Наработка на отказ не менее, циклов

500
