  3. Датчик уровня ПМП-112 с сигнализатором МС-П-1АНВА-2Р(П)-5Р(НР)

Датчик уровня ПМП-112 с сигнализатором МС-П-1АНВА-2Р(П)-5Р(НР)

ПОИСК

Датчик уровня ПМП-112 с сигнализатором МС-П-1АНВА-2Р(П)-5Р(НР) Датчик уровня ПМП-112 с сигнализатором МС-П-1АНВА-2Р(П)-5Р(НР)


Назначение, область применения

Комплект датчика уровня с сигнализатором предназначен для управления перекачивающим насосом в режиме автоматического наполнения или опорожнения резервуара, и обеспечивает:

включение насоса на нижнем (верхнем) уровне;
отключение насоса на верхнем (нижнем) уровне;
подачу звукового сигнала через пьезозвонок, встроенныйв сигнализатор, на “нижнемаварийном” и “верхнемаварийном” уровнях;
индикацию достижения контрольных уровней;
контроль и индикацию целостности электрических цепей “датчик-сигнализатор”;
мониторинг (дистанционный контроль) состояния уровня жидкости - имеется пять групп замыкающих контактов реле.

Применяется в нефтедобывающей, нефтяной, нефтегазовой, газовой, химической, водной, коммунально-хозяйственной, пищевой и других отраслях промышленности.
Устройство, принцип работы

Устройство датчика: Датчик уровня ПМП-112(рис. 1А) состоит из направляющей – трубы, по которой перемещаются три поплавка с магнитами в пределах ограничителей хода, и корпуса, в котором находятся клеммные зажимы для присоединения кабеля. В направляющей на контрольных уровнях установлены герконы.

Устройство сигнализатора: Сигнализатор МС-П- 1АНВА-2Р(П)-5Р(НР) выполнен в корпусе из ударопрочного полистирола со съемной лицевой панелью (рис. 2). В корпусе размещены: печатная плата с электронными элементами, светодиодами, пьезозвонком и винтовыми клеммными зажимами. Корпус прибора имеет уплотнения для защиты от влаги и пыли.
Принцип работы: При движении поплавка с магнитом за изменяющимся уровнем жидкости происходит переключение герконов. При этом, на панели сигнализатора загорается соответствующий светодиод и происходит включение/отключение насоса.
Датчик контролирует уровень жидкости по двум нижним, двум верхним контрольным уровням и определяет нахождение уровня жидкости в интервале “норма” (рис. 1Б).

Комплект работает в автоматическом режиме “наполнения” или “опорожнения”, включая - отключая насос на “нижнем” и “верхнем” уровнях, с применением реле с самоудерживающим контактом К1.1 (рис. 3). Возможно ручное управление насосом с помощью поста управления кнопочного (“ПУСК”, “СТОП” - в комплект не входит) при нахождении уровня жидкости в интервале “НОРМА”.

Звуковой сигнал включается: - кратковременно (1с) при достижении уровней “нижний” или “верхний”; - продолжительно (~20с) при достижении “нижнего аварийного” или “верхнего аварийного” уровней. Нормально-разомкнутые контакты реле, соединеные с выходными контактами 4 ... 9, обеспечивают внешний мониторинг работы комплекта.

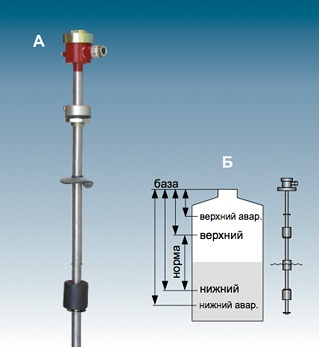

Рис. 1: А - внешний вид датчика ПМП-112, Б - контрольные уровни.

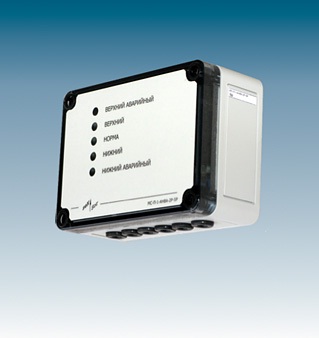

Рис. 2. Сигнализатор МС-П-1АНВА-2Р(П)-5Р(НР).

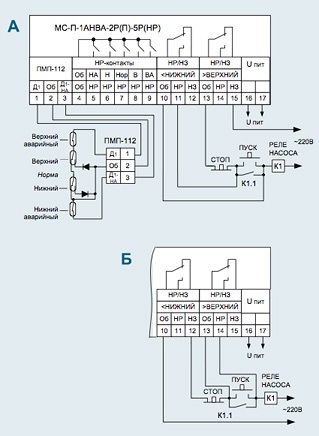

Рис. 3. Схемы электрических соединений для получения режимов: - автоматического наполнения - схема А; - автоматического опорожнения - схема Б (остальные соединения выполняются по схеме А).

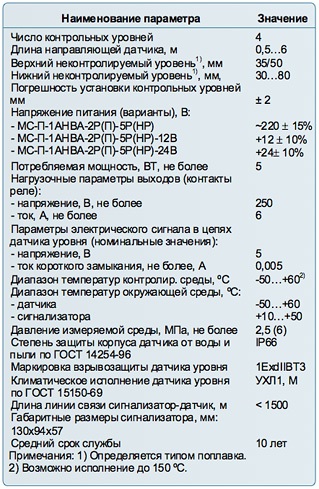

Технические параметры

Варианты исполнения датчика уровня предусматривают:

1) Длину направляющей и значения контрольных уровней по заказу с шагом 1мм (контролые уровни устанавливаются относительно “базы” (рис. 1Б);
2) Тип крепления - фланцевый, резьбовой - см. раздел “Типы крепления преобразователей”;
3) Тип поплавка (определяется измеряемой средой) - см. раздел “Типы поплавков”;
4) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
5) Исполнение из фторопласта;
6) Материал корпуса (09Г2С или 12Х18Н10Т).

Пример условного обозначения датчика уровня: “ПМП-112-тип крепления-НА...-Н...-В...-ВА...”, где после символов НА (нижний аварийный), Н (нижний), В верхний), ВА (верхний аварийный) указываются значения контрольных уровней. При необходимости можно указать требуемую длину направляющей: “ПМП- 112-...-L...”. Все размеры - в мм.

Варианты сигнализатора отличаются напряжением питания (см. Технические параметры) и типом крепления: - обычное исполнение (крепление к стене, щиту); - “МС-...- рамка крепления к щиту” (комплектуется рамкой для крепления врезкой в щит); - “МС-...- DIN-рейка” (комплектуется зажимом для крепления на DIN-рейке 35 мм).
Монтаж, настройка, эксплуатация

Датчик уровня можно подогнать по высоте резервуара (фланец регулировочный)
Проверка работоспособности не требует наличия среды
Сигнализатор может крепиться к стене, щиту, DIN - рейке.
