Датчики уровня ПМП-088,-092,-099 с сигнализатором МС-П-6У
Назначение, область применения
Комплект датчиков уровня ПМП-088 (-092, -099) с сигнализатором типа МС-П-6У предназначен для контроля герметичности двухстенных резервуаров по понижению уровня жидкости в расширительном баке, соединенным с межстенным пространством резервуара (рис. 1), путем подачи светозвукового сигнала и отключения исполнительных механизмов. Применяется на АЗС.
Устройство, принцип работы
Устройство датчиков: Датчики состоят из направляющей и 1-2-х поплавков (рис. 2). В направляющей находятся герконы и диоды. Контрольные уровни обозначаются: “Н” - нижний, “НА” - нижний аварийный. Датчики ПМП-099-Н и ПМП-088-01 являются аналогами, отличаются от ПМП-088 наличием диода, шунтирующего контакты геркона.
Устройство сигнализатора: Сигнализатор состоит из прибора индикации и коммутационной коробки (рис. 3), выполненных в пластиковых корпусах с резиновыми уплотнениями для защиты от воды и пыли. Число каналов - 6. Прибор индикации (рис. 5) имеет светодиоды (2 или 3 на канал), пьезозвонок и кнопку управления. Коммутационная коробка имеет выходы на сирену (ВС-3-12В или СПГ-1) и симмисторные выходы на исполнительные механизмы (рис. 4, 6).
Принцип работы: При движении поплавка с магнитом происходит переключение герконов. На панели прибора индикации загорается светодиод, соответствующий каналу (датчику) и достигнутому уровню, и включается сигнализация: мигает светодиод, включается звуковой сигнал (пьезозвонок и сирена работают синхронно).
Назначение кнопки:
отключение сигнализации;
дистанционное отключение исполнительных механизмов наполнения в аварийной ситуации;
проверка работоспособности прибора и сирены.
Самоконтроль исправности:
постоянная проверка цепей датчиков - при обрыве включается сигнализация и отключаются исполнительные механизмы;
отключение исполнительных механизмов при пропадании сетевого напряжения.
Дублирование элементов прибора:
дополнительный контрольный уровень (геркон) датчика уровня ПМП-092;
дополнительный светодиод “авария”.

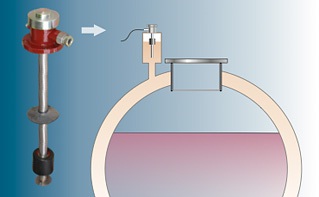

Рис. 1. Датчик устанавливается в расширительный бак, соединенный с межстенным пространством резервуара, которое заполняется незамерзающей негорючей жидкостью (тосолом).Рис. 2. Типы датчиков уровня.Рис. 3. Комплект сигнализатора.

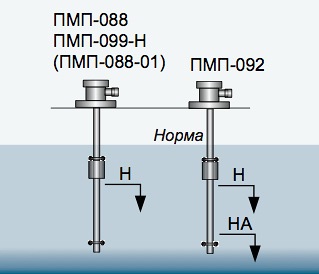

Рис. 2. Типы датчиков уровня.
Рис. 3. Комплект сигнализатора.

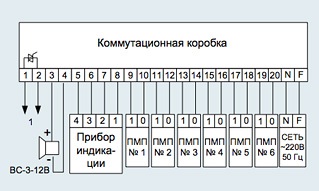

Рис. 4. Схема соединений сигнализаторов, имеющих один выход на исполнительные механизмы: МС-П-6У-1И-088-ГС, МС-П-6У-1И-092-ГС. Примечание: Сигнализатор МС-П-6У-ГС не имеет симисторного выхода (контакты 1, 2 отсутствуют).
Рис. 5. Схема соединений сигнализаторов, имеющих шесть выходов на исполнительныемеханизмы: МС-П-6УИ-088-ГС, МС-П-6УИ-092-ГС.
Технические параметры (табл. 1)
Варианты исполнения датчиков уровня предусматривают:
1) Размеры контрольных уровней по заказу с шагом 1 мм. В обозначении датчика уровня указываются размеры контрольных уровней или высоту расширительного бака, необходимую для расчета контрольных уровней, например:
“ПМП-092-тип крепления-НА250-Н200” или “ПМП-092-...-Нрб400”, где: Нрб... - высота расширительного бака.
2) Тип крепления - фланцевый, резьбовой - см. раз-дел “Типы крепления преобразователей”;
3) Тип кабельного ввода, наличие устройства крепления защитной оболочки кабеля - см. раздел “Типы кабельных вводов”;
4) Материал корпуса (09Г2С или 12Х18Н10Т).
Варианты исполнения сигнализатора:

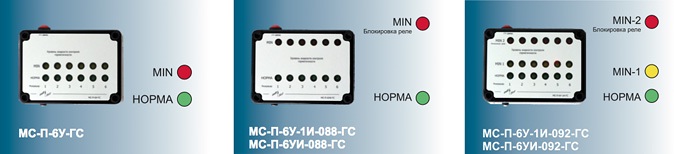

1) Варианты исполнения сигнализатора по выполняемым функциям - табл. 2, и соответствующие им обзначения контрольных уровней на панели прибора индикации - рис. 5. Схемы соединений сигнализаторов показаны на рис. 4, 6.
2) Число каналов сигнализатора может быть 6, 5, 4, 3. Пример обозначения сиг нализатора на 4-ре канала: “МС-П-4У-1И-ГС”.
3) Варианты крепления сигнализатора:
- обычное исполнение (крепление к стене, щиту);
- “МС-...- рамка крепления к щиту” (прибор индикации комплектуется рамкой для крепления врезкой в щит);
- “МС-...-DIN-рейка” (прибор индикации и коммутационная коробка комплектуютса зажимом для крепления на DIN-рейке 35 мм).
Функции сигнализаторов (табл. 1)
