Затвор обратный дисковый ВА 45001

ПОИСК

Затвор обратный дисковый ВА 45001 Затвор обратный дисковый ВА 45001


Простая и эффективная конструкция затвора обратного дискового серии ВА 45001 отличается минимальными весо-габаритными характеристиками и высокой ремонтопригодностью.

Простая и эффективная конструкция затвора обратного дискового серии ВА 45001 отличается минимальными весо-габаритными характеристиками и высокой ремонтопригодностью. Полный срок службы не менее 30 лет с учетом замены неметаллических элементов.

Тип конструкции:
затвор обратный поворотный с жестко закрепленной осью.

Условный проход:
DN 25 - DN 600

Рабочее давление:
PN 6, 10, 16

Температура рабочей среды:
до +180° С (в зависимости от материала конструкции)

Управление:
рабочей средой

Класс герметичности:
А по ГОСТ 9544-93

Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820-80 или ГОСТ 12821-80. Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815-80, исполнение 1, ряд 2.

Установочное положение:
осью поворота диска вверх, направление оси – горизонтальное. На вертикальном и наклонном трубопроводе затворы обратные должны быть установлены так, чтобы направление прямого потока рабочей среды было снизу вверх под диск, лежащий на корпусе, направление оси – горизонтальное.

Направление подачи рабочей среды:
под диск, обратного потока – на диск.

Коэффициент гидросопротивления:
не более 7,0

Климатическое исполнение:
У1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69

Стандартный материал конструкции:
корпус, диск: чугун с шаровидным графитом/углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена
седло: ЭПДМ / ВИТОН / НИТРИЛ / ГИПАЛОН/ СИЛИКОН (исполнение затворов с седлом из силикона только на PN 6)

Основные рабочие среды:
Неагрессивные: холодное и горячее водоснабжение, сточные бытовые воды, пар низкого давления, неагрессивные газообразные среды, животные и растительные жиры, нефтепродукты неагрессивные, пищевые и биологические среды.
Агрессивные: агрессивные химические среды, нефть и агрессивные нефтепродукты (жидкие и газообразные), материал основных деталей к которым коррозионно стоек. Природный и сопутствующий газ.

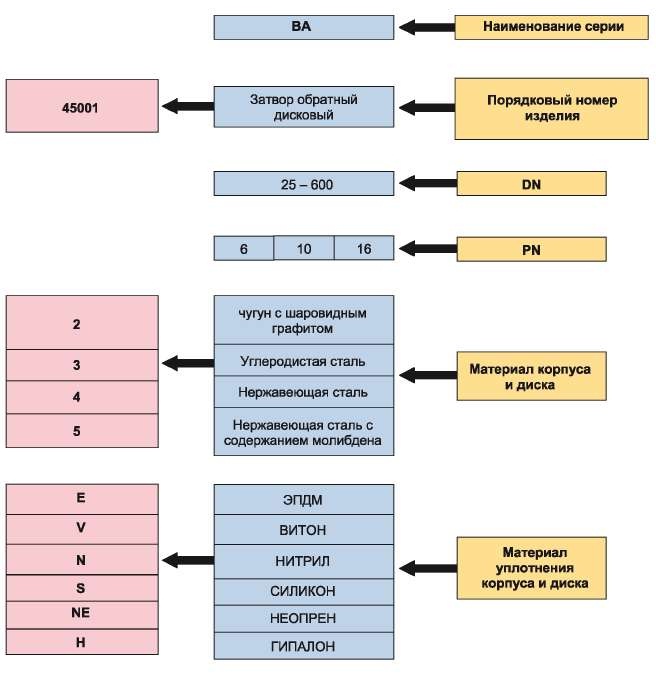

Классификатор для определения исполнения затвора ВА 45001

ПРИМЕР ОБОЗНАЧЕНИЯ ЗАТВОРА ОБРАТНОГО:
ВА 45001-100-16-4-Е ТУ 3741-016-29012225-2006
Затвор дисковый обратный ВА 45001, DN 100, PN 16, с корпусом и диском из нержавеющей стали и уплотнением из ЭПДМ.

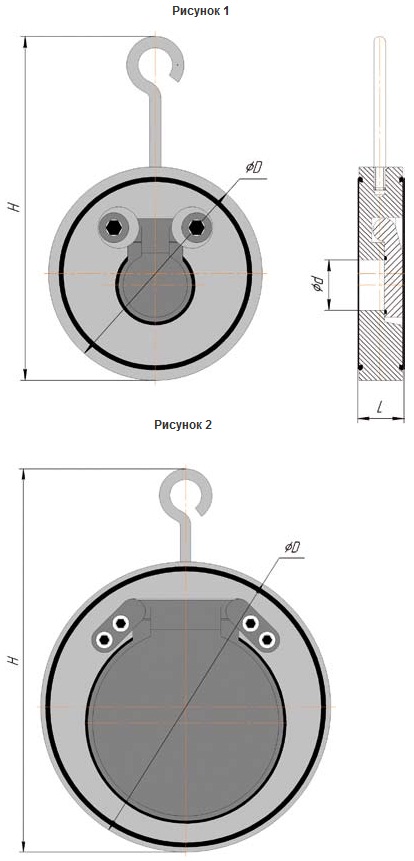

Основные габаритно- весовые и технические характеристики затвора ВА 45001

Обозначение

Рисунок

DN

PN

Размеры, мм

Масса, кг

d

D

L

H

ВА 45001-025

1

25

6

14

64

16

120

0,5

10, 16

72

0,55

ВА 45001-040

40

6

22

86

19

140

0,6

10, 16

93

0,65

ВА 45001-050

50

6

30

97

156

0,8

10, 16

108

0,9

ВА 45001-080

80

6

52

133

200

1,65

10, 16

143

2,1

ВА 45001-100

100

6

71

153

220

2,1

10, 16

163

2,8

ВА 45001-125

125

6

93

183

245

3,2

10, 16

193

4,7

ВА 45001-150

150

6

114

208

280

4,1

10, 16

219

5,7

ВА 45001-200

2

200

6

157

260

28,5

340

9,4

10, 16

274

11,4

ВА 45001-250

250

6

195

312

28,5

415

15,3

10, 16

329

21

ВА 45001-300

300

6

230

374

38

480

26,8

10

379

32,9

16

385

485

33,3

ВА 45001-350

350

6

270

423

44,5

530

36,9

10

438

46,4

16

444

535

46,9

ВА 45001-400

400

6

310

473

51

585

48,2

10

489

63,4

16

496

595

65,4

ВА 45001-500

500

6

406

575

63,5

710

88,2

10

593

97,5

16

616

730

106,3

ВА 45001-600

600

6

490

679

70

860

150

10

695

164,4

16

733

900

190,4
