Затворы дисковые запорно-регулирующие и регулирующие моделей ВА 99012, ВА 99013 и ВА 99014

Затворы дисковые запорно-регулирующие и регулирующие моделей ВА 99012, ВА 99013 и ВА 99014

Затворы данных моделей специально созданы для работы в более тяжелых нежели затворы с симметричным диском условиях (высокие температуры, большее количество циклов срабатывания, сверхагрессивные рабочие среды и т.д.)

Затворы данных моделей специально созданы для работы в более тяжелых нежели затворы с симметричным диском условиях (высокие температуры, большее количество циклов срабатывания, сверхагрессивные рабочие среды и т.д.) Затворы с двойным эксцентриситетом выпускаются с седлами 3-х конструкций: с мягким уплотнением из фторопласта, пожаробезопасным - фторопласт и металл и «металл по металлу».

Тип конструкции:
Диск затвора установлен в корпусе не симметрично относительно оси симметрии корпуса и оси трубопровода. Профиль седла и диска имеют конический профиль. Двойное смещение оси вращения позволяет выходить диску из контакта с седлом уже при минимальном угле открытия.
ВА 99012 затвор запорно-регулирующий с фторопластовым уплотнительным элементом в затворе.
ВА 99013 затвор запорно-регулирующий повышенной пожаробезопасности с фторопластовым уплотнительным элементом и стальным седлом-дублером в затворе.
ВА 99014 затвор регулирующий с упругим металлическим уплотнительным элементом в затворе.

Условный проход:
DN 80 - DN 600

Рабочее давление:
PN 10, 16

Температура рабочей среды:
до +600° С (в зависимости от материала конструкции)

Управление:
ручное – рукоятка DN 80 - DN 150
ручное – через редуктор DN 80 - DN 600
электро или пневмопривод DN 80 -DN 600

Класс герметичности:
А по ГОСТ 9544-93 для затворов ВА 99012, ВА 99013

Присоединение:
бесфланцевое стяжное, между фланцами трубопровода. Присоединительные фланцы трубопровода стальные приварные по ГОСТ 12820 или ГОСТ 12821.

Присоединительные размеры и размеры уплотнительных поверхностей фланцев трубопровода - по ГОСТ 12815, исполнение 1, ряд 2.

Установочное положение:
любое, кроме положения электроприводом вниз для электроприводных затворов

Направление подачи рабочей среды:
однонаправленное, по стрелке на корпусе затвора

Климатическое исполнение:
У1, УХЛ1, Т1, ТМ1, ТВ1 по ГОСТ 15150-69

Стандартный материал конструкции:
корпус: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы
диск: углеродистая сталь/нержавеющая сталь/нержавеющая сталь с содержанием молибдена и другие сплавы шток: легированная сталь/нержавеющая сталь
седло: фторопласт/фторопласт и инконель-625 /инконель-625

Основные рабочие среды:
неагрессивные: воздух, пар низкого давления, природный газ и газообразные нефтепродукты, газообразный аммиак, коксовый газ.
агрессивные: аммиак, кислоты, щелочи, сульфитный щелок, слабокислые и слабощелочные среды (концентрацией до 3 %), нефть, нефтепродукты, природный газ, углеводороды, спирты, морская вода.

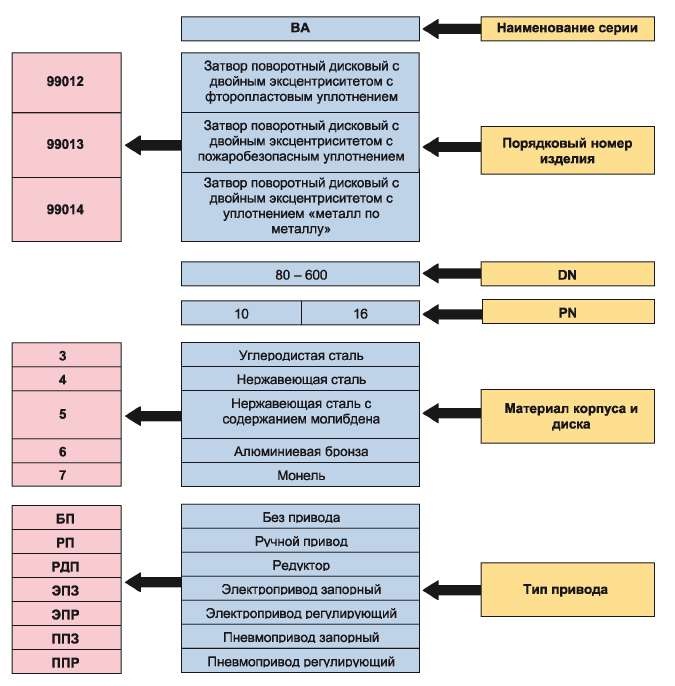

Классификатор для определения исполнения затвора ВА 99012, ВА 99013, ВА 99014

ПРИМЕР ОБОЗНАЧЕНИЯ ЗАТВОРА ПОВОРОТНОГО:
ВА 99012-100-16-4-РП ТУ 3741-023-29012225-2006

Затвор поворотный дисковый запорно-регулирующий с двойным эксцентриситетом с фторопластовым уплотнением ВА99012, DN 100, PN 16, с корпусом и диском из нержавеющей стали, с ручным приводом.

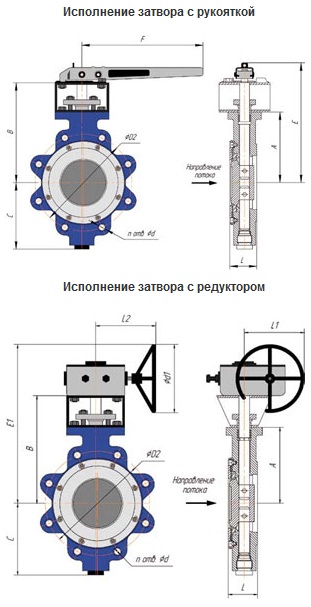

Основные габаритно- весовые и технические характеристики затвора ВА 99012, ВА 99013, ВА 99014

Таблица 1: габариты

Обозначение	DN	PN	Размеры, мм												Масса, кг
			A	С	L	В	Е	F	Е1	L2	L1	d1	D2	n отв. Фd	с рукояткой	с редуктором
ВА 99012-080 ВА 99013-080 ВА 99014-080	80	10	133	125	48	193	245	250	320	195	127	175	160	2 отв. Ф 18 или 4 отв. М16	7,85	13,5
		16

ВА 99012-100 ВА 99013-100 ВА 99014-100	100	10	145	135	54	205	255		332				180	2 отв. Ф 18 или 4 отв. М16	12,5	17,6


		16
ВА 99012-125 ВА 99013-125 ВА 99014-125	125	10	157	150	57	220	276	300	348				210	2 отв. Ф 18 или 8 отв. М16	14,2	19,3
		16

ВА 99012-150 ВА 99013-150 ВА 99014-150	150	10	175	168	57	235	290	500	400	242	182	250	240	2 отв. Ф 22 или 8 отв. М20	18,8	25,3

		16
ВА 99012-200 ВА 99013-200 ВА 99014-200	200	10	200	195	64	260	-	-	425				295	2 отв. Ф 22 или 8 отв. М20	-	33,3


		16												2 отв. Ф 22 или 12 отв. М20

ВА 99012-250 ВА 99013-250 ВА 99014-250	250	10	265	245	71	325	-	-	542	285	252	350	350	2 отв. Ф 22 или 12 отв. М20	-	54,5


		16											355	2 отв. Ф 26 или 12 отв. М24

ВА 99012-300 ВА 99013-300 ВА 99014-300	300	10	290	272	81	370	-	-	715	320	388	600	400	2 отв. Ф 22 или 12 отв. М20	-	72,5


		16											410	2 отв. Ф 26 или 12 отв. М24

ВА 99012-350 ВА 99013-350 ВА 99014-350	350	10	310	290	92	410	-	-	755	320	388	600	460	4 отв. Ф 22 или 16 отв. М20	-	120,0

		16											470	4 отв. Ф 26 или 16 отв. М24

ВА 99012-400 ВА 99013-400 ВА 99014-400	400	10	370	360	102	470	-	-	842		432		515	4 отв. Ф 26 или 16 отв. М24	-	150,0

		16											525	4 отв. Ф 30 или 16 отв. М27

ВА 99012-500 ВА 99013-500 ВА 99014-500	500	10	420	410	127	520	-	-	855	420	500	500	620	4 отв. Ф 26 или 20 отв. М24	-	270,0

		16											650	4 отв. Ф 33 или 20 отв. М30

ВА 99012-600 ВА 99013-600 ВА 99014-600	600	10	500	490	154	600	-	-	935				725	4 отв. Ф 30 или 20 отв. М27	-	439,0

		16											770	4 отв. Ф 39 или 20 отв. М36

Таблица 2: крутящий момент на штоке, необходимый для открытия затвора

DN	PN 10			PN 16
DN	ВА 99012	ВА 99013	ВА 99014	ВА 99012	ВА 99013	ВА 99014
80	40	48	52	48	58	62
100	80	96	104	96	115	125
125	100	120	130	134	161	174
150	153	184	199	220	264	286
200	287	344	373	393	472	511
250	452	542	588	617	740	802
300	578	694	751	835	1002	1085
350	887	1064	1153	1270	1524	1651
400	1026	1231	1334	1722	2066	2239
450	1339	1607	1741	2000	2400	2600
500	2104	2525	2735	2870	3444	3731
600	2957	3548	3844	4243	5092	5516

Вышеприведенные значения крутящих моментов являются моментами открытия и считаются максимальными крутящими моментами. Данные значения не включают в себя коэффициенты безопасности и поэтому для подбора привода необходимо учитывать соответствующий коэффициент из числа приведенных ниже (т.е. Мкр привода равен коэффициенту безопасности, умноженному на величину Мкр затвора): коэффициент 1,2 для затворов ВА 99012, ВА 99013, коэффициент 1,3 для затворов ВА 99014.

Таблица 3: пропускная способность затворов ВА 99012, ВА 99013, ВА 99014 – Kv м3/час

DN	Угол поворота диска затвора, град.
DN	10	20	30	40	50	60	70	80	90
80	9,4	24,9	43,7	66,0	89,0	116,5	141,4	165,4	180,0
100	19,7	53,2	91,3	138,0	186,0	243,0	296,0	347,0	377,0
125	27,4	72,8	126,0	190,0	255,0	335,0	407,0	477,0	518,0
150	41,2	108,0	187,0	282,0	380,0	498,0	606,0	709,0	771,0
200	86,5	228,0	395,0	596,0	803,0	1052,0	1280,0	1497,0	1628,0
250	141,0	371,0	646,0	973,0	1310,0	1717,0	2089,0	2443,0	2656,0
300	219,0	575,0	1000,0	1508,0	2029,0	2659,0	3235,0	3784,0	4113,0
350	278,0	731,0	1271,0	1916,0	2578,0	3379,0	4111,0	4808,0	5227,0
400	370,0	971,0	1689,0	2544,0	3424,0	4487,0	5459,0	6385,0	6941,0
450	493,0	1295,0	2252,0	3392,0	4565,0	5983,0	7279,0	8514,0	9254,0
500	625,0	1643,0	2856,0	4303,0	5790,0	7590,0	9233,0	10800,0	11739
600	958,0	2519,0	4377,0	6596,0	8876,0	11635,0	14154,0	16555,0	17994

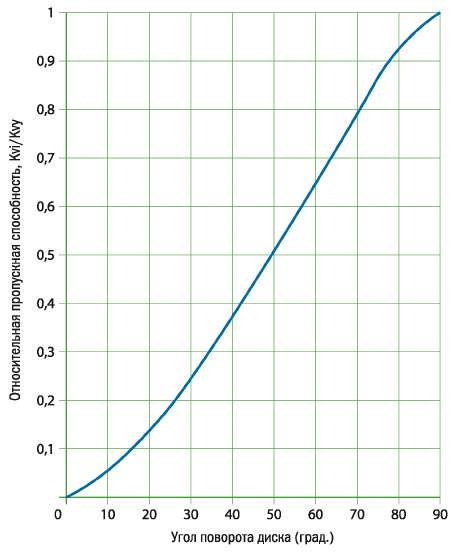

Пропускная характеристика затворов ВА 99012, ВА 99013, ВА 99014
