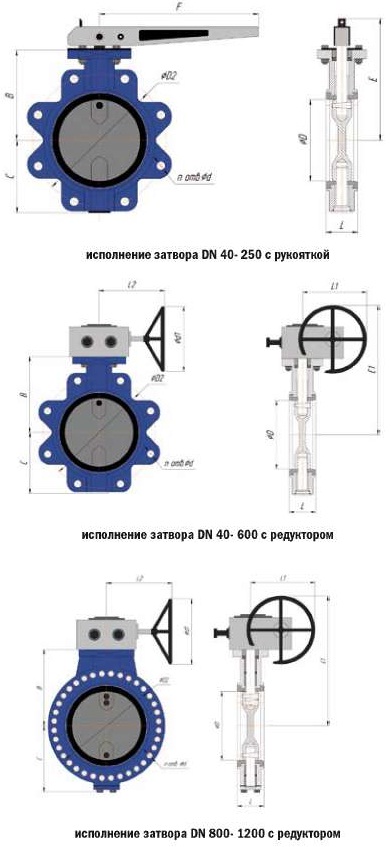

Обозначение | DN | PN | Размеры, мм | Масса, кг | |||||||||||||
B | C | D | L | E | E1 | F | L1 | L2 | d1 | D2 | n отв. d | с рычагом | с редуктором | ||||
ВА99004-040 | 40 | 6 | 103 | 68 | 40 | 33 | 150 | 230 | 195 | 127 | 195 | 175 | 100 | 4 отв. Ф14 или 4 отв. М12 | 5,0 | 9,5 | |
10 | 110 | 4 отв. Ф18 или 4 отв. М16 | |||||||||||||||
16 | |||||||||||||||||
ВА99004-050 | 50 | 6 | 113 | 73 | 50 | 43 | 160 | 240 | 110 | 4 отв. Ф14 или 4 отв. М12 | 5,5 | 11,0 | |||||
10 | 125 | 4 отв. Ф18 или 4 отв. М16 | |||||||||||||||
16 | |||||||||||||||||
ВА99004-065 | 65 | 6 | 121 | 80 | 65 | 46 | 170 | 248 | 130 | 4 отв. Ф14 или 4 отв. М12 | 6,0 | 11,5 | |||||
10 | 145 | 4 отв. Ф18 или 4 отв. М16 | |||||||||||||||
16 | |||||||||||||||||
ВА99004-080 | 80 | 6 | 128 | 88 | 80 | 175 | 255 | 150 | 4 отв. Ф18 или 4 отв. М16 | 7,5 | 13,0 | ||||||
10 | |||||||||||||||||
160 | |||||||||||||||||
16 | |||||||||||||||||
ВА99004-100 | 100 | 6 | 146 | 104 | 100 | 52 | 195 | 273 | 250 | 170 | 4 отв. Ф18 или 4 отв. М16 | 10,5 | 16,0 | ||||
10 | 180 | 8 отв. Ф18 или 8 отв. М16 | |||||||||||||||
16 | |||||||||||||||||
ВА99004-125 | 125 | 6 | 158 | 116 | 125 | 56 | 205 | 285 | 200 | 8 отв. Ф18 или 8 отв. М16 | 13,5 | 19,0 | |||||
10 | 210 | ||||||||||||||||
16 | |||||||||||||||||
ВА99004-150 | 150 | 6 | 174 | 138 | 150 | 230 | 340 | 300 | 182 | 242 | 250 | 225 | 8 отв. Ф22 или 8 отв. М20 | 15,0 | 22,5 | ||
16 | 240 | ||||||||||||||||
ВА99004-200 | 200 | 6 | 198 | 163 | 200 | 60 | 255 | 365 | 500 | 280 | 8 отв. Ф18 или 8 отв. М16 | 18,0 | 25,5 | ||||
10 | 295 | 8 отв. Ф22 или 8 отв. М20 | |||||||||||||||
16 | 12 отв. Ф22 или 12 отв. М20 | ||||||||||||||||
