Клапаны мембранные химические

ПОИСК

Клапаны мембранные химические Клапаны мембранные химические


Область применения диафрагмовых клапанов (вентилей)

Вентилей диафрагмовых химических применяются для регулирования и полного перекрытия потока химически активных жидкостей (кислот, щелочей, нефтепродуктов) пищевых и других сред (по согласованию с заказчиком).
Особенности конструкции вентилей вдх

фланцы по ГОСТ 12815-80(Py 10 и16 кгс/см2) или DIN 3202;
возможность контроля целостности мембраны;
легкая и быстрая замена мембраны;
проточная часть вентиля диафрагмового покрыта максимально химически стойкими полимерами;
невыдвижной шпиндель.

Диаметр условного прохода клапанов вдх: от 15 до 250 мм.
Номинальное давление рабочей среды на клапаны вдх: 1,0; 1,6 Мпа.
Класс герметичности: А в соответствии с ГОСТ 9544 — 2005.
Оптимальный температурный режим работы клапанов мембранных: от -50 до +180С (также зависит от материала проточной части).

Материал изготовления диафрагмового вентиля

крышка и корпус: углеродистая сталь с покрытием, нержавеющая сталь;
проточная часть: фторопласт Ф-4,Ф-50;
мембрана: армированная резина в сочетании с фторопластом Ф-4МБ, Ф-4.
Вид привода: одно- или трехфазный электрический привод, штурвал. Элементы дополнительной комплектации: крепеж, ответные фланцы.

Характеристика вентилей (клапанов) диафрагмовых химических ВДХ DN/PN.1

  • Корпус стальной, проточная часть футерована фторопластом Ф-4МБ (FEP).
  • Температура эксплуатации от -50 до 1500С, PN = 0,6-1,0-1,6 МПа. По специальному заказу могут быть изготовлены диафрагмовые клапаны с иными техническими характеристиками.


Модель

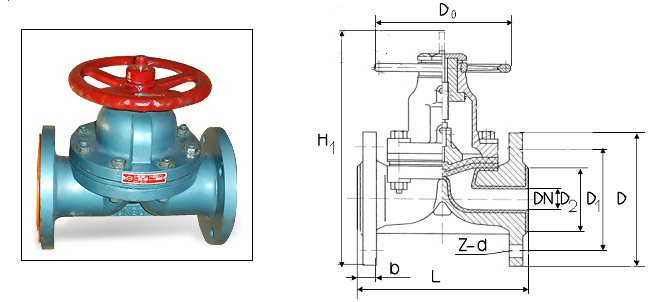

Габаритно-присоединительные размеры, мм

Масса



DN

L

D

D1

D2

b

z - d

H

H1

D0

кг

PN = 0,6 МПа (6 кг/см2)

ВДХ 15/6.1

15

125

80

55

40

14

4 - 12

116

126

100

3

ВДХ 20/6.1

20

135

90

65

50

16

4 - 12

116

126

100

3,5

ВДХ 25/6.1

25

145

100

75

60

16

4 - 12

127

140

140

4

ВДХ 32/6.1

32

160

120

90

70

16

4 - 14

132

132

140

5

ВДХ 40/6.1

40

180

130

100

80

16

4 - 14

155

175

160

7

ВДХ 50/6.1

50

210

140

110

90

16

4 - 14

162

188

160

9

ВДХ 65/6.1

65

250

160

130

110

16

4 - 14

196

230

200

14

ВДХ 80/6.1

80

300

185

150

125

18

4 - 18

220

262

240

20

ВДХ 100/6.1

100

350

205

170

145

18

4 - 18

272

325

240

26

ВДХ 125/6.1

125

400

235

200

175

20

8 - 18

332

397

280

40

ВДХ 150/6.1

150

460

260

225

200

20

8 - 18

372

450

320

65

ВДХ 200/6.1

200

570

315

280

255

22

8 – 18

496

600

360



ВДХ 250/6.1

250

680

370

335

310

24

12 -18

570

700

400



PN = 1,0 МПа (10 кг/см2)

ВДХ 15/10.1

15

125

95

65

45

14

4 - 14

116

126

100

3,5

ВДХ 20/10.1

20

135

105

75

55

16

4 - 14

116

126

100

4

ВДХ 25/10.1

25

145

115

85

65

16

4 - 14

127

140

140

5

ВДХ 32/10.1

32

160

135

100

78

16

4 - 18

132

132

140

7

ВДХ 40/10.1

40

180

145

110

85

17

4 - 18

155

175

160

9

ВДХ 50/10.1

50

210

160

125

100

18

4 - 18

162

188

160

14

ВДХ 65/10.1

65

250

180

145

120

20

4 - 18

196

230

200

20

ВДХ 80/10.1

80

300

195

160

135

22

4 - 18

220

262

240

26

ВДХ 100/10.1

100

350

215

180

155

22

8 - 18

272

325

240

40

ВДХ 125/10.1

125

400

245

210

185

24

8 - 18

332

397

280

65

ВДХ 150/10.1

150

460

280

240

210

24

8 - 23

372

450

320

90

ВДХ 200/10.1

200

570

335

295

265

26

8 - 23

496

600

360



ВДХ 250/10.1

250

680

390

350

320

28

12 - 23

570

700

400



PN = 1,6 МПа (16 кг/см2)

ВДХ 15/16.1

15

130

95

65

45

15

4 - 14

116

126

100

3,5

ВДХ 20/16.1

20

150

105

75

55

16

4 - 14

116

126

100

4

ВДХ 25/16.1

25

160

115

85

65

16

4 - 14

127

140

140

5

ВДХ 32/16.1

32

180

135

100

78

16

4 - 18

132

132

140

7

ВДХ 40/16.1

40

200

145

110

85

17

4 - 18

155

175

160

9

ВДХ 50/16.1

50

230

160

125

100

18

4 - 18

162

188

160

16

ВДХ 165/16.1

65

290

180

145

120

20

8 - 18

196

230

200

25

ВДХ 80/16.1

80

310

195

160

135

22

8 - 18

220

262

240

31

ВДХ 100/16.1

100

350

215

180

155

24

8 - 18

272

325

240

47

ВДХ 125/16.1

125

400

245

210

185

26

8 - 18

332

397

280

72

ВДХ 150/16.1

150

480

280

240

210

28

8 - 23

372

450

320

102

ВДХ 200/16.1

200

600

335

295

265

30

12 - 23

496

600

360



ВДХ 250/16.1

250

730

390

355

320

30

12 - 25

570

700

400
