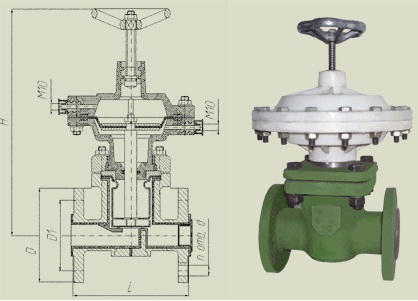

Обозначение изделия | Условный проход DN, мм | Размеры, мм | |||||
L | H | D | D1 | d | n | ||
П26589-025;-01 | 25 | 160 | 330 | 115 | 85 | 14 | 4 |
П26589-032;-01 | 32 | 180 | 330 | 135 | 100 | 18 | 4 |
П26589-050;-01 | 50 | 230 | 390 | 160 | 125 | 18 | 4 |
Обозначение | Материал основных деталей | Масса, | ||
Корпус | Футеровка | Сильфон | ||
П26589-025;-01 | Отливка 25Л | Фторопласт | Фторопласт | 11,0 |
П26589-032;-01 | 13,0 | |||
П26589-050;-01 | ||||
Фторопласт | 19,5 |
Обозначение изделия | Исполнение | Таблица фигур | Давление номинальное PN, МПа (кгс/см2) | Среда | Конц., % | Температура, оС |
П26589-025 | нормальное | 13с672п1 |
1,6 | Азотная кислота | до 10 | 100 |
Серная кислота | до 60 | 100 | ||||
П26589-032 | Соляная кислота | до 37 | 100 | |||
Фосфорная кислота | до 95 | 100 | ||||
Фтористоводородная кислота | до 30 | 100 | ||||
П26589-050 | Кремнефтористоводродная кислота | до 35 | 100 | |||
Уксусная кислота | до 80 | 100 | ||||
Муравьиная кислота | до 100 | 100 | ||||
Кислоты - лимонная, масляная, малеиновая, бензойная | любая | 100 | ||||
П26589-025-01 | экспортное | 13с672п1э | Растворы солей минеральных и органических кислот | любая | 100 | |
Растворы щелочей | любая | 100 | ||||
П26589-032-01 | Сероводород | - | 100 | |||
Хлористый водород | - | 100 | ||||
Аммиак газ | любая | 100 | ||||
П26589-050-01 | Формальдегид | 50 | 100 | |||
Предельные углеводороды - метан, бутан, пропан и др. | любая | 100 | ||||
Четыреххлористый углерод | - | 100 |
