Заглушки фланцевые АТК 24.200.02-90
Завод деталей трубопроводов «РЕКОМ» изготавливает заглушки фланцевые АТК 24.200.02-90. Данный альбом типовых конструкций действует взамен ГОСТ 12836-67 «Заглушки фланцевые» и распространяется на заглушки фланцевые стальные на условное давление от 0,6 до 16 МПа (от 6 до 160 кгс/см2), температуру от - 70 до + 600°С, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности.
НАЗНАЧЕНИЕ
- Фланцевые заглушки, используемые для перекрытия концов трубной системы и организации легкого доступа к внутренней части трубопровода.
- Отличие заглушек от фланцев состоит в том, что заглушки не имеют центрального отверстия.
КОНСТРУКЦИЯ И РАЗМЕРЫ
Альбом типовых конструкций устанавливает пять исполнений заглушек:

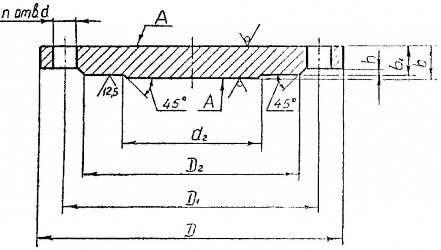

1) Исполнение 1 - заглушки с соединительным выступом, условное давление от 0,6 до 4,0 МПа (от 6 до 40 кгс/см2)
Пример условного обозначения круглой заглушки исполнения 1 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6:
- Заглушка 1 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90
- То же, квадратной:
- Заглушка квадратная 1 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90

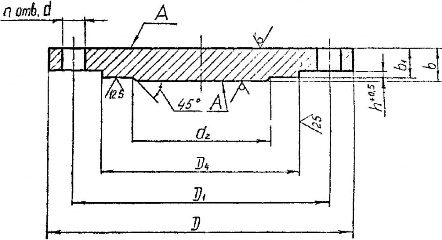

2) Исполнение 2 - заглушки с выступом, условное давление от 1,0 до 6,3 МПа (от 10 до 63 кгс/см2)
Пример условного обозначения круглой заглушки исполнения 2 с условным проходом 80 мм на условное давление 1,6 МПа (16 кгс/см2) из стали 16ГС категории 6:
- Заглушка 2 - 80 - 1,6 - 16ГС - 6 АТК 24.200.02-90
- То же, квадратной:
- Заглушка квадратная 2 - 80 - 1,6 - 16ГС - 6 АТК 24.200.02-90

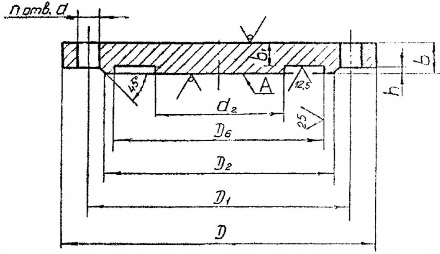

3) Исполнение 3 - заглушки с шипом, условное давление от 0,6 до 6,3 МПа (от 6 до 63 кгс/см2), кроме размеров уплотнительных поверхностей под фторопластовые прокладки
Пример условного обозначения круглой заглушки исполнения 3 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6:
- Заглушка 3 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90
- То же, квадратной:
- Заглушка квадратная 3 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90
- То же, под фторопластовую прокладку:
- Заглушка 3 - 100 - 0,6Ф - 16ГС - 6 АТК 24.200.02-90

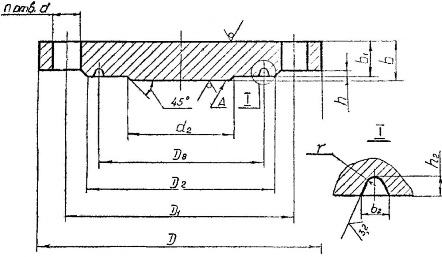

4) Исполнение 4 - заглушки под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа (от 63 до 160 кгс/см2)
Пример условного обозначения круглой заглушки исполнения 4, условный проход 100 мм, условное давление 6,3 МПа (63 кгс/см2) из стали 16ГС категории 6:
- Заглушка 4 - 100 - 6,3 - 16ГС - 6 АТК 24.200.02-90

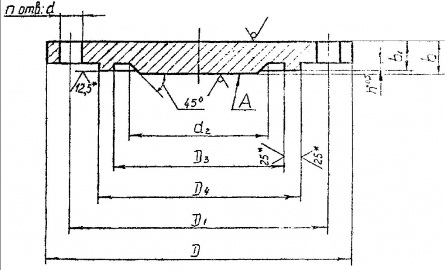

5) Исполнение 5 - заглушки с впадиной на условное давление 4,0 МПа (40 кгс/см2)
Пример условного обозначения заглушки исполнения 5, условный проход 80 мм, условное давление 4,0 МПа (40 кгс/см2) из стали 16ГС категории 6:
- Заглушка 5 - 80 - 4,0 - 16ГС - 6 АТК 24.200.02-90
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
- Заглушки изготовливаются в соответствии с требованиями настоящего альбома типовых конструкций по чертежам, утвержденным в установленном порядке.
- Давления условные и рабочие - по ГОСТ 356.
- Присоединительные размеры заглушек - по ГОСТ 356.
- Требования к материалам, виды их испытаний должны соответствовать ОСТ 26-291.
- Материал заглушек выбирается исходя из условий эксплуатации по ОСТ 26-291 из листового и полосового проката или поковок. Поковки с пределом текучести не менее 215 МПа (2200 кгс/см2) при температуре 20 °С.
- Заглушки рассчитаны на применение с прокладками эластичными, асбометаллическими спирально-навитыми и овального сечения.
