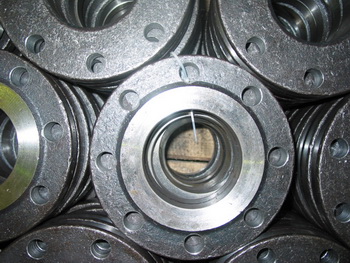

Фланцы плоские приварные ГОСТ 12820-80 Фланцы плоские приварные ГОСТ 12820-80

Плоский фланец приварной по ГОСТ 12820-80 используется при температурах -70 до 450 °С, давление до 25 кгс/см².


ГОСТ 12820-80 - Настоящий стандарт распространяется на стальные плоские приварные фланцы трубопроводов и соединительных частей, а также на присоединительные фланцы арматуры, соединительных частей машин, приборов, патрубков аппаратов и резервуаров на условное давление Ру от 0,1 до 2,5 МПа (от 1 до 25 кгс/см2) и температуру среды от 203 до 573 К (от минус 70 до плюс 300 °С).

ОСОБЕННОСТИ МОНТАЖА ФЛАНЦЕВ ГОСТ 12820-80

  • Приварка фланца данного типа производится с двух сторон – один шов для прочности варится для присоединения стыковочной втулки фланца к трубе, а уплотняющий сварной шов варится внутри фланца на конце трубы. Если условия эксплуатации позволяют, то уплотняющий сварной шов не делается.
  • Достоинством данного типа фланцев является сравнительно небольшая стоимость и небольшой вес, что облегчает вес трубопровода и позволяет упростить монтаж.

Недостатки данной конструкции фланцев:
- Соединение между фланцем и трубой не настолько прочное, как при использовании фланцев с шейкой для приварки;
- Такое соединение фланца с трубой в большей мере подвержено коррозии.

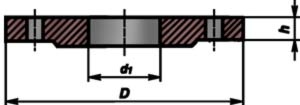

ОСОБЕННОСТИ КОНСТРУКЦИИ ФЛАНЦЕВ ГОСТ 12820-80

Одной из особенностей фланцев стальных плоских приварных на диаметры условного прохода Ду 100,125 и 150 мм является то, что возможны три их конструкции под различные наружные диаметры трубы.


Поэтому при заказе этих фланцев на Ду 100,125 или 150 мм необходимо указывать букву, соответствующую требуемому диаметру трубы. Если в заявке (спецификации) на данные типоразмеры фланцев буква не указана, то фланцы изготавливаются под следующие диаметры трубы: 100А, 125А, 150Б (табл. 1).

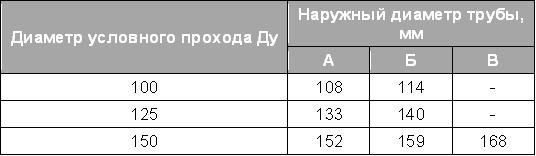

Таблица 1
