Рабочая среда | Бензин, керосин, воздух; Вода |
Температура рабочей среды, °С | от -35 до +100; от +1 до +100 |
Температура окружающей среды, °С | от -35 до +50; от +1 до +50 |
Присоединение к трубопроводу | фланцевое |
Условный проход ДN, мм | 40, 50, 65, 80 |
Давление рабочее, PN, МПа | 0.4 |
Герметичность затвора | по классу «А», ГОСТ 9544-93 |
Тип привода | ручной |
Материал (Корпус, крышка) | КЧ 30-6 |
Материал (Диски, шпиндель) | латунь ЛС 59-1 |
Наработка на отказ, циклов, не менее | 1000 |

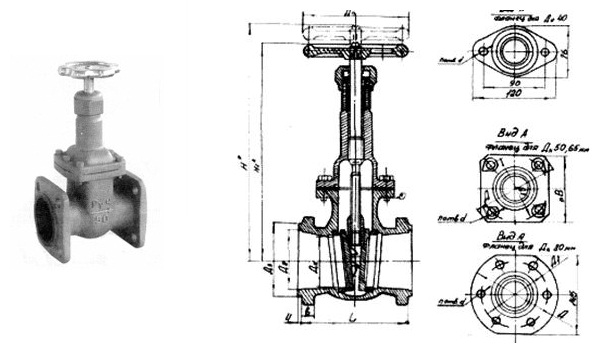

DN | 40, 50, 65, 80 |
L | 78, 132, 140 ,140 |
B | -, 100, 115 |
H | 235, 235, 316, 316 |
H1 | 215, 215, 286, 286 |
D | -, 130, 150, 165 |
D0 | 85, 85, 140, 140 |
D1 | -, 100, 120, 135 |
D2 | 58, 61, 81, 91 |
D3 | 68, 75, 95, 105 |
b | 12, 12 ,13, 13 |
d | 14, 14, 14, 14 |
n | 2, 4, 4, 6 |
Масса, кг | 3.8, 5.0, 9.0, 11.0 |
