Клапан обратный У41030М,16с10нж,16лс10нж,16нж,10нж

Клапан обратный У41030М,16с10нж,16лс10нж,16нж,10нж


Применяется для сред, по отношению к которым применяемые материалы коррозионностойки, Т раб. 425 С.


Давление РN 1,6 МПа (16 кгс/см2)
Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исп.1, ряд 2 (по требованию возможно изготовление фланцев ГОСТ 12815-80 исп. 3, 5, 9)
Материалы основных деталей 20Л, 20ГЛ, 12Х18Н9ТЛ, 12Х18Н12МЗТЛ, 07Х20Н25МЗД2ТЛ
Допустимые протечки в затворе при испытании водой, см3/мин, не более
1 – DN 25, 32, 40, 50;
2 – DN 65, 80 и 100;
3 – DN 150 , 200 по ГОСТ 11823-91

Климатическое исполнение «У2», «ТУ2» , «ХЛ2» по ГОСТ 15150-69
Установочное положение крышкой вверх
Изготовление и поставка по ТУ 26-07-393-86

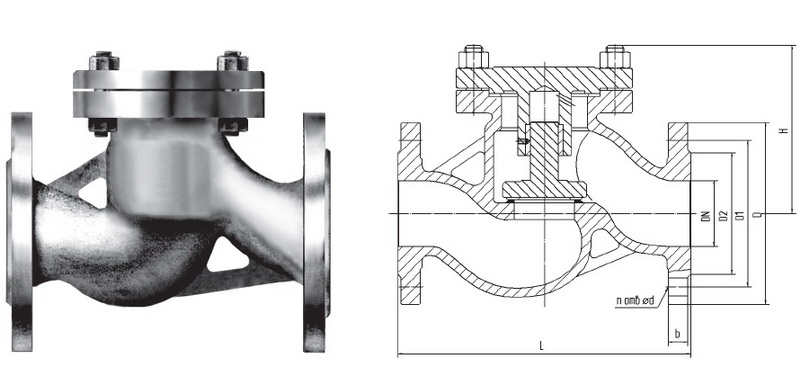

Клапан обратный У41030М,16с10нж,16лс10нж,16нж,10нж




DN

L

D

D1

D2

H

b

d

n




25

160

115

85

68

80

12

14

4



32

180

135

100

78

80

13

18

4



40

200

145

110

88

90

13

18

4



50

230

160

125

102

110

13

18

4



65

290

180

145

122

130

15

18

4



80

310

195

160

133

140

17

18

4



100

350

215

180

158

190

17

18

8



125

400

245

210

184

200

19

18

8



150

480

280

240

212

215

19

22

8



200

600

335

295

268

225

21

22

12
