Клапан-регулятор (После себя) со встроенным импульсным механизмом 21с15нж,21нж15нж,И63052

Клапан-регулятор (После себя) со встроенным импульсным механизмом 21с15нж,21нж15нж,И63052


Применяется для жидких или газообразных сред, нейтральных к материалам деталей, контактирующих со средой, Тр от -40 до + 90 С.


Давление РN 6,3 МПа (63 кгс/см2)
Диапазон настройки давления Рред. от 0,2 до 1,6 МПа (от 2 до 16 кгс/см2 ), от 1,6 до 3,5 МПа (от 16 до 35 кгс/см2), от 3,5 до 5,2 МПа (от 35 до 52 кгс/см2).Зона регулирования давления — 10 % от верхнего предела в каждом диапазоне настройки
Присоединение к трубопроводу фланцевое по ГОСТ 12815-80 исп.5, ряд 2 (по требованию возможно изготовление фланцев ГОСТ 12815-80 исп. 1, 3, 9)
Материалы основных деталей 25Л, 12Х18Н9ТЛ
Относительная протечка в затворе не более 0,5 % от Кvу
Климатическое исполнение (условия эксплуатации) «У2» по ГОСТ 15150-69 клапан должен сохранять свою работоспособность при Токр. среды +50 °С и относительной влажности от 30 до 80 %
Установочное положение любое
Изготовление и поставка по ТУ 26-07-331-83

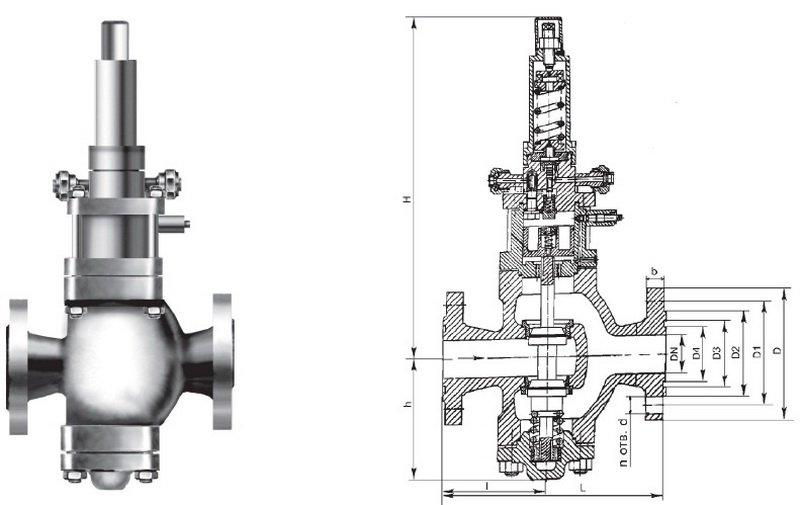

zt_14


DN

L

D

D1

D2

D3

D4

d

l

H

h

b

n




25

210

135

100

88

58

42

18

105

422

113

20

4



50

300

175

135

102

88

72

23

140

457

163

23

4



80

380

210

170

142

121

105

23

210

630

210

24

8



100

430

250

200

170

150

128

27

190

675

295

26

8



150

550

340

280

240

204

182

33

240

780

328

35

8
