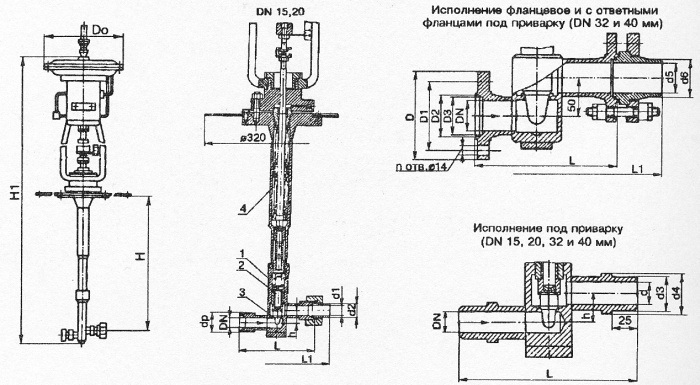

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Коэфф. усл. пропуск. спос-ти, м3 | Макс. перепад давления, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
32-07 | 26нж12нж7 | 32 | 4.00 | 9.99 | 2.00 | -200 | 100 | Патрубки под приварку | 180.00 | 600.00 | 59.00 | Пневмопривод МИМ 320-111-154041 |
32-06 | 26нж12нж6 | 32 | 4.00 | 9.99 | 2.00 | -200 | 100 | Патрубки под приварку | 180.00 | 600.00 | 58.00 | Пневмопривод МИМ 320-111-154041 |
32-05 | 26нж12нж5 | 32 | 4.00 | 9.99 | 2.00 | -200 | 100 | Фланцевое | 180.00 | 600.00 | 59.00 | Пневмопривод МИМ 320-211-154041 |
32-04 | 26нж12нж4 | 32 | 4.00 | 9.99 | 2.00 | -200 | 100 | Фланцевое | 180.00 | 600.00 | 58.00 | Пневмопривод МИМ 320-211-154041 |
32-03 | 26нж12нж3 | 32 | 4.00 | 9.99 | 2.00 | -200 | 100 | Патрубки под приварку | 180.00 | 600.00 | 64.00 | Пневмопривод МИМ 320-111-154041 |
32-02 | 26нж12нж2 | 32 | 4.00 | 9.99 | 2.00 | -200 | 100 | Патрубки под приварку | 180.00 | 600.00 | 62.00 | Пневмопривод МИМ 320-111-154041 |
