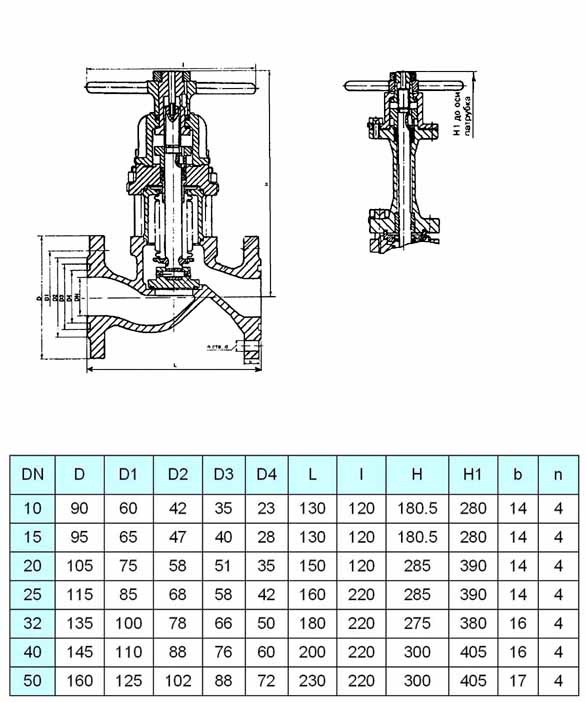

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
50-07 | нет | 50 | 4.00 | -40 | 200 | Фланцевое с ответными фланцами | 324.00 | 405.00 | 27.50 | Рукоятка |
50-06 | нет | 50 | 4.00 | -40 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 230.00 | 405.00 | 20.30 | Рукоятка |
50-05 | нет | 50 | 4.00 | -40 | 200 | Фланцевое с ответными фланцами | 294.00 | 405.00 | 27.50 | Рукоятка |
50-04 | нет | 50 | 4.00 | -40 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 230.00 | 405.00 | 20.30 | Рукоятка |
50-03 | нет | 50 | 4.00 | -40 | 200 | Фланцевое с ответными фланцами | 324.00 | 300.00 | 26.70 | Рукоятка |
50-02 | нет | 50 | 4.00 | -40 | 200 | Фланцевое с присоединительными размерами по ГОСТ 12815-80 исп.9, ряд 2 | 230.00 | 300.00 | 19.50 | Рукоятка |
50-01 | нет | 50 | 4.00 | -40 | 200 | Фланцевое с ответными фланцами | 324.00 | 300.00 | 26.70 | Рукоятка |
