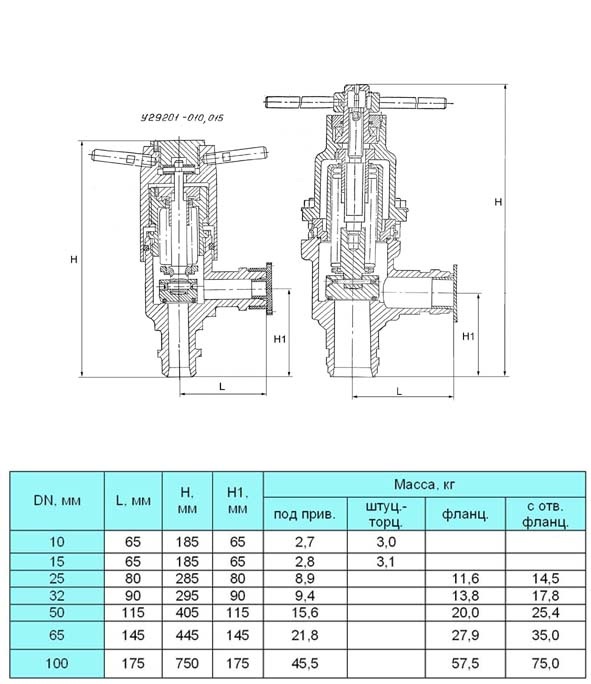

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
65-02 | 15нж70п2 | 65 | 4.00 | -80 | 200 | Фланцевое с ответными фланцами | 145.00 | 350.00 | 35.00 | Рукоятка |
65-01 | 15нж70п1 | 65 | 4.00 | -80 | 200 | Фланцевое | 145.00 | 445.00 | 27.90 | Рукоятка |
65 | 15нж70п | 65 | 4.00 | -80 | 200 | Патрубки под приварку | 145.00 | 445.00 | 21.80 | Рукоятка |
50-02 | 15нж70п2 | 50 | 4.00 | -80 | 200 | Фланцевое с ответными фланцами | 115.00 | 350.00 | 25.40 | Рукоятка |
50-01 | 15нж70п1 | 50 | 4.00 | -80 | 200 | Фланцевое | 115.00 | 375.00 | 20.00 | Рукоятка |
50 | 15нж70п | 50 | 4.00 | -80 | 200 | Патрубки под приварку | 115.00 | 375.00 | 15.60 | Рукоятка |
