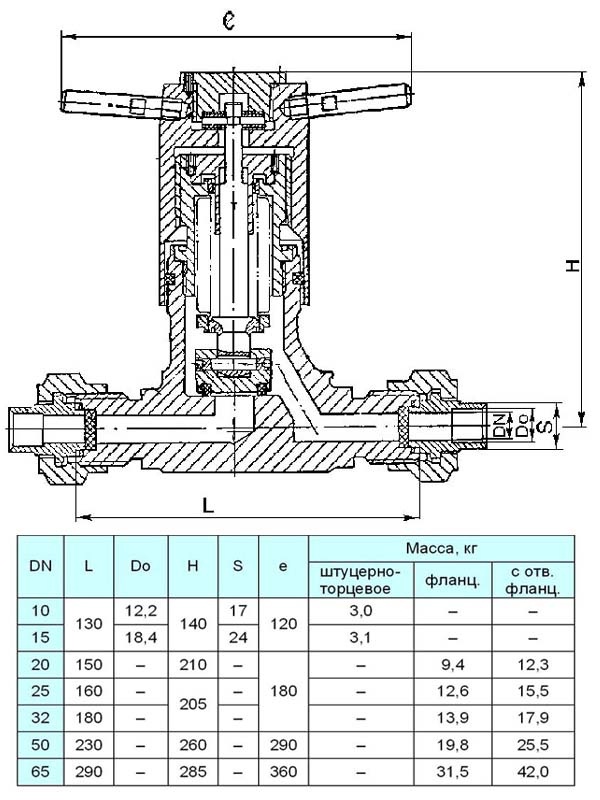

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
65-02 | 15нж69п2 | 65 | 4.00 | -80 | 200 | Фланцевое с ответными фланцами | 290.00 | 285.00 | 42.00 | Рукоятка |
65-01 | 15нж69п1 | 65 | 4.00 | -80 | 200 | Фланцевое | 290.00 | 285.00 | 31.50 | Рукоятка |
65 | 15нж69п | 65 | 4.00 | -80 | 200 | Патрубки под приварку | 290.00 | 285.00 | 25.30 | Рукоятка |
50-02 | 15нж69п2 | 50 | 4.00 | -80 | 200 | Фланцевое с ответными фланцами | 324.00 | 260.00 | 25.50 | Рукоятка |
50-01 | 15нж69п1 | 50 | 4.00 | -80 | 200 | Фланцевое | 230.00 | 260.00 | 19.80 | Рукоятка |
50 | 15нж69п | 50 | 4.00 | -80 | 200 | Патрубки под приварку | 230.00 | 260.00 | 15.10 | Рукоятка |
