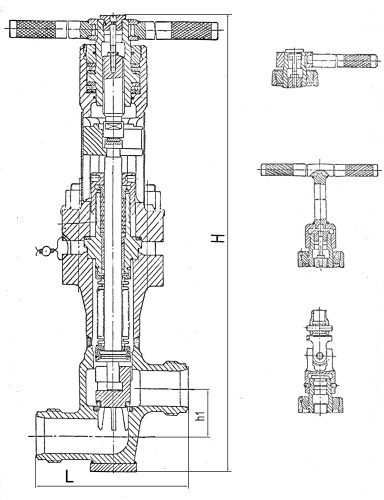

Исп-ние | Таблица фигур | DN, мм | PN, МПа | Тр. мин. | Тр макс. | Присоединение | L, мм | H, мм | Масса, кг | Привод |
15-02 | нет | 15 | 20.00 | -40 | 350 | Патрубки под приварку | 120.00 | 338.00 | 10.00 | Ключ |
15-01 | нет | 15 | 20.00 | -40 | 350 | Патрубки под приварку | 120.00 | 338.00 | 10.60 | Цельная рукоятка |
10-04 | нет | 10 | 20.00 | -40 | 350 | Патрубки под приварку | 100.00 | 340.00 | 10.00 | Шарнирная муфта |
10-03 | нет | 10 | 20.00 | -40 | 350 | Патрубки под приварку | 100.00 | 340.00 | 10.00 | Удлиненная рукоятка |
10-02 | нет | 10 | 20.00 | -40 | 350 | Патрубки под приварку | 100.00 | 340.00 | 10.00 | Ключ |
