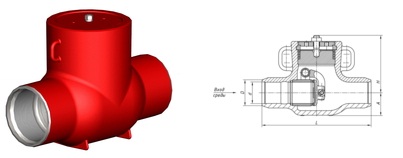

Затворы обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях. В рабочем состоянии затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении затвор закрывается.| Обозн. изделия | DN, мм | Рабочая среда | Рр, МПа | t, ˚С | Материал корпуса | Коэффициент гидравлического сопротивления | d, мм | D, мм | L, мм | H, мм | A, мм | Полн. масса, кг |
| 4с-3-5 | 250 | вода-пар | PN 63 | - | 25Л | 0,7 | 254 | 274 | 775 | 405 | 185 | 265 |
| 4с-3-4 | 200 | вода-пар | PN 100 | - | 25Л | 1 | 195 | 225 | 650 | 390 | 160 | 195 |
| 4с-3-3 | 150 | вода-пар | PN 100 | - | 25Л | 0,9 | 142 | 160 | 550 | 315 | 120 | 125 |
| 4с-3-2 | 100 | вода-пар | PN 100 | - | 25Л | 1,1 | 97 | 111 | 430 | 287 | 100 | 65 |
| 4с-3-1 | 80 | вода-пар | PN 100 | - | 25Л | 1,1 | 77 | 90 | 380 | 219 | 78 | 35 |
