| Рабочая среда | нефть, газ, газоконденсат, вода с суммарным содержанием СО2 и Н2S до 0,003% по объёму. | |
| Температура рабочей среды ºС | до 120 ºС. | |
| Климатическое исполнение | У ; ХЛ по ГОСТ 15150-69 (в зависимости от материала корпусных деталей) | |
| Температура окружающей среды ºС
| У | ХЛ |
| от минус 40ºС до плюс 60ºС | от минус 60ºС до плюс 60ºС | |
| Направление подачи рабочей среды | По стрелке на корпусе | |
| Установочное положение | Любое | |
| Присоединение к трубопроводу | Муфтовое резьбовое | |
| АТС-В исп. У | АТС-В исп.ХЛ | |
| Материал корпуса | Сталь 20 | Сталь 09Г2С |
| Материал штока | Сталь 20Х13 | |
| Материал уплотнительного кольца | Полиамид ПА-6 | |
| Материал сальникового уплотнения | Комбинированное: фторопласт Ф4 + кольцо резиновое ГОСТ 9833 | |
| Давление номинальное PN МПа | 35; 70 |
| Герметичность затвора | По классу «А» ГОСТ 9544 |
| Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
| Тип привода | Ручной |
| Средний срок службы, лет, не менее | 10 |
| Полный средний ресурс, не менее | 2500 |
| Наработка циклов на отказ, не менее | 1000 |
| Обозначение вентиля | Рабочее давление, МПа | Присоединительная резьба | Рис. | Масса | |
| Слева (d) | Справа (d1) | ||||

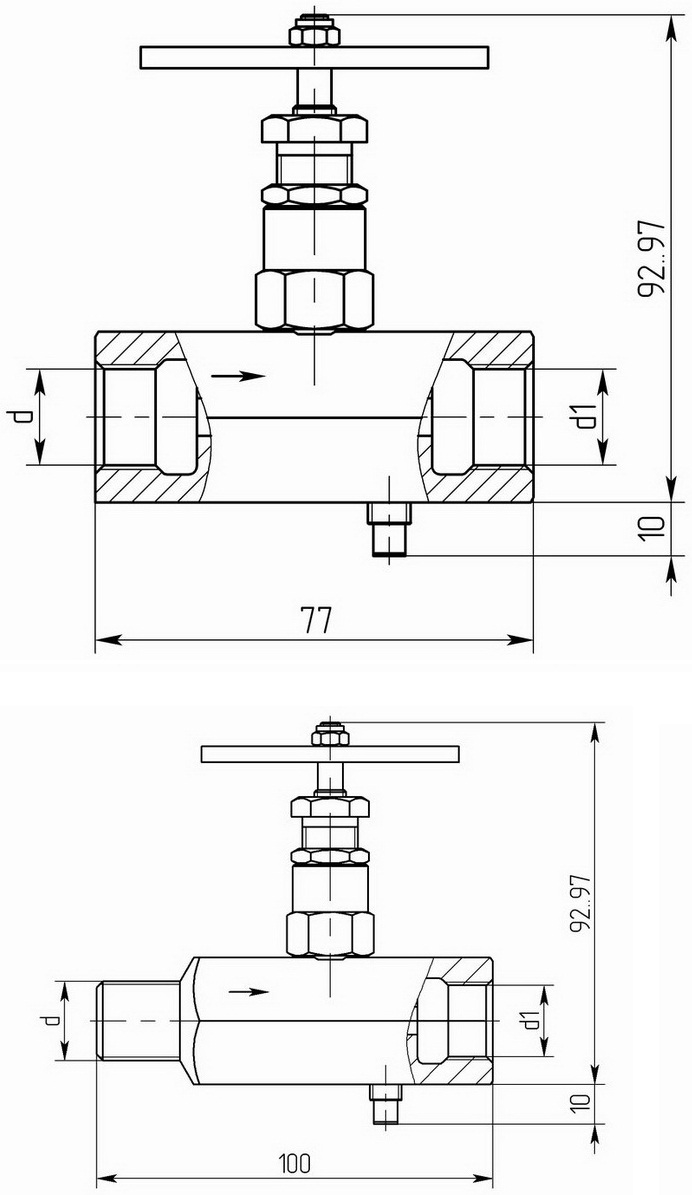

| ВПЭМ 5х35 М20х1,5-В М20х1,5-В | 35 | М20х1,5 Внутр. | М20х1,5 Внутр. |
1 | 0,83 |
| ВПЭМ 5х35 К1/2-В М20х1,5-В | 35 | К1/2-Внутр. | М20х1,5-Внутр. | ||
| ВПЭМ 5х35 R 1/2-В М20х1,5-В | 35 | R 1/2-Внутр. | М20х1,5-Внутр. | ||
| ВПЭМ 5х35 G 1/2-В М20х1,5-В | 35 | G 1/2-Внутр. | М20х1,5-Внутр. | ||
| ВПЭМ 5х35 LP 1/2-В М20х1,5-В | 35 | LP 1/2-Внутр. | М20х1,5-Внутр. | ||

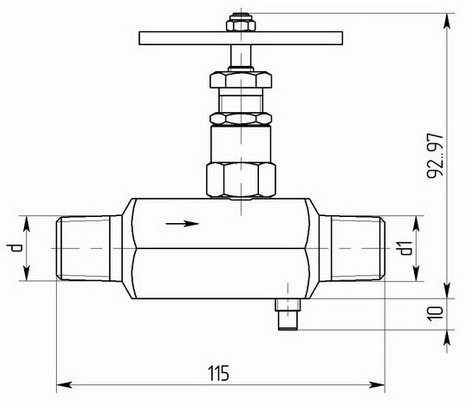

| ВПЭМ 5х35 М20х1,5-Н М20х1,5-Н | 35 | М20х1,5-Нар. | М20х1,5-Нар. |
2 | 0,81 |
| ВПЭМ 5х35 К1/2-Н М20х1,5-Н | 35 | К1/2-Нар. | М20х1,5-Нар. | ||
| ВПЭМ 5х35 R 1/2-Н М20х1,5-Н | 35 | R 1/2-Нар. | М20х1,5-Нар. | ||
| ВПЭМ 5х35 G 1/2-Н М20х1,5-Н | 35 | G 1/2-Нар. | М20х1,5-Нар. | ||
| ВПЭМ 5х35 LP 1/2-Н М20х1,5-н | 35 | LP 1/2-Нар. | М20х1,5-Нар. | ||
| ВПЭМ 5х35 М20х1,5-Н М20х1,5-В | 35 | М20х1,5-Нар. | М20х1,5 Внутр. |
3 | 0,85 |
| ВПЭМ 5х35 К1/2-Н М20х1,5-В | 35 | К1/2-Нар. | М20х1,5 Внутр. | ||
| ВПЭМ 5х35 R 1/2-Н М20х1,5-В | 35 | R 1/2-Нар. | М20х1,5 Внутр. | ||
| ВПЭМ 5х35 G 1/2-Н М20х1,5-В | 35 | G 1/2-Нар. | М20х1,5 Внутр. | ||
| ВПЭМ 5х35 LP 1/2-Н М20х1,5-В | 35 | LP 1/2-Нар. | М20х1,5 Внутр. | ||
| Слева d | Справа d1 | ||
| Внутренняя резьба | R1⁄2" | Внутренняя резьба | R1⁄2" |
| Наружная резьба | Наружная резьба | ||
