Рабочая среда | вода, пар, газ. |
Температура рабочей среды ºС | до 400 ºС |
Климатическое исполнение | У по ГОСТ 15150-69 |
Температура окружающей среды ºС | от минус 40ºС до плюс 60ºС |
Направление подачи рабочей среды | Под золотник |
Установочное положение | Любое |
Присоединение к трубопроводу | фланцевое с ответными фланцами, под приварку встык. |
АТС-КП исп. У тип 15С52нж | |
Материал корпусных деталей | Сталь 20 |
Материал штока | Сталь 20Х13 |
Материал золотника | Сталь 20Х13 |
Материал седла | Сталь 20Х13 |
Материал сальникого уплотнения | Кольца графитовые ТРГ |
Давление номинальное PN МПа | 6,3 |
Герметичность затвора | По классу «А» ГОСТ 9544 |
Нормальное положение затвора | Полностью «открыто» или полностью «закрыто» |
Тип привода | Ручной |
Средний срок службы, лет, не менее | 10 |
Полный средний ресурс циклов, не менее | 3000 |
Наработка на отказ, циклов | 1500 |
DN | Присоединение к трубопроводу | PN, МПа | Размеры, мм | n | Масса, кг | Рис. | ||||||||
L | H | D | D0 | D1 | D2 | D3 | b | d | ||||||
15 | Под приварку | 6,3 | 175 | 194,5 | 140 | - | 15 | - | 31 | - | - | - | 4,8 | 3 |

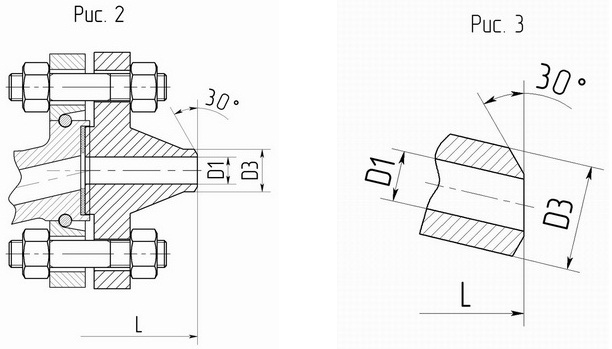

Фланцевое исп. 3 с ответными фланцами исп. 2 по ГОСТ 12821 | 271 | 105 | 12 | 75 | 19 | 16 | 14 | 4 | 9,5 | 2 | ||||
Фланцевое исп. 3 ГОСТ 12821 | 175 | 15 | 40 | 6,5 | 1 | |||||||||
20 | Под приварку | 6,3 | 190 | - | 20 | - | 38 | - | - | - | 3 | |||
Фланцевое исп. 3 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815 | 304 | 125 | 18 | 90 | 26 | - | - | - | 2 | |||||
Фланцевое исп. 3 ГОСТ 12821 | 190 | - | 50,5 | 1 | ||||||||||
25 | Под приварку | 6,3 | 200 | - | - | 46 | - | 3 | ||||||
Фланцевое исп. 3 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815 | 312 | 135 | 100 | 33 | 20 | 18 | 4 | 2 | ||||||
Фланцевое исп. 3 ГОСТ 12821 | 200 | 57,5 | 1 | |||||||||||
32 | Под приварку | 6,3 | 210 | - | 32 | - | 52 | - | - | - | 3 | |||
Фланцевое исп. 3 с ответными фланцами ГОСТ 12821 исп. 2 ГОСТ 12815 | 334 | 150 | 31 | 100 | 39 | 21 | 22 | 4 | 2 | |||||
Фланцевое исп. 3 ГОСТ 12821 | 210 | - | 65 | 1 |
